Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Österreichische Waffenfabrik Gesellschaft, Steyr (Austria) 4000 armi prodotte.
Modello Moschetto  Modello 1886
Tipo Fucile ad otturatore girevole scorrevole  Kropatschek.
Calibro 8x60R
Canna Lunghezza  520 mm; rigatura a 4 principi ad andamento destrorso.
Sistema di percussione Diretto.
Alimentazione Serbatoio tubolare dalla capacità di 8 colpi caricabile manualmente.
Peso dello scatto 3.800 g.
Estrattore Posto sulla testa dell’otturatore.
Espulsione Automatica all'estrazione con fondello che picchia su perno.
Congegni di puntamento Alzo a quadrante con ritto scorrevole tarato da 200 a 1500 metri.
Congegni di sicurezza A bandiera a due posizioni tipo Mauser.
Lunghezza totale 1.025 mm.
Peso 4.000 g. (circa)
Materiali Acciaio per la meccanica; noce per i legni.
Numero di Catalogo Nazionale Arma Antica.

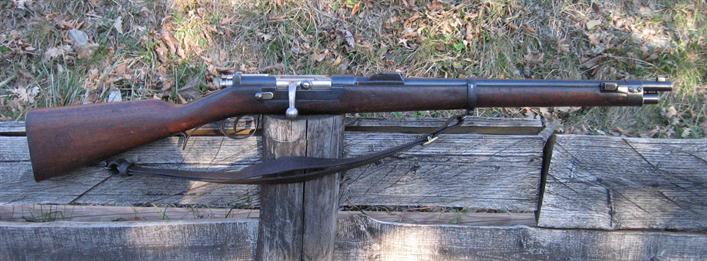

1 Il Moschetto Modello 1886 visto dal lato destro.

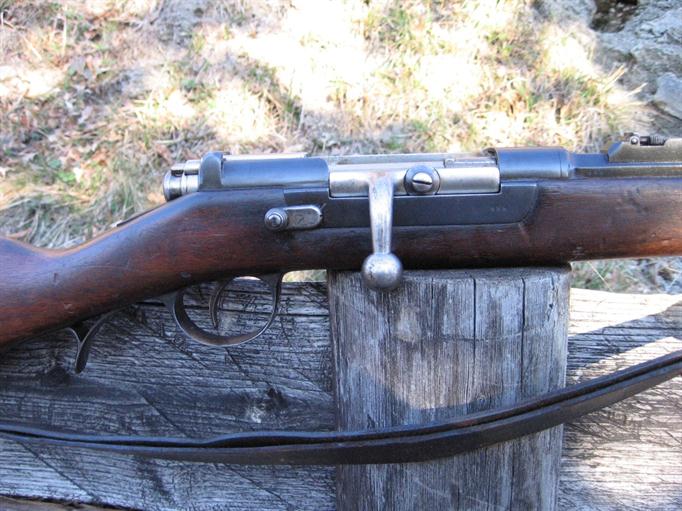

2 Particolare della meccanica e scatola culatta. Si distinguono facilmente il manubrio dell’otturatore piegato e la leva del cut-off.

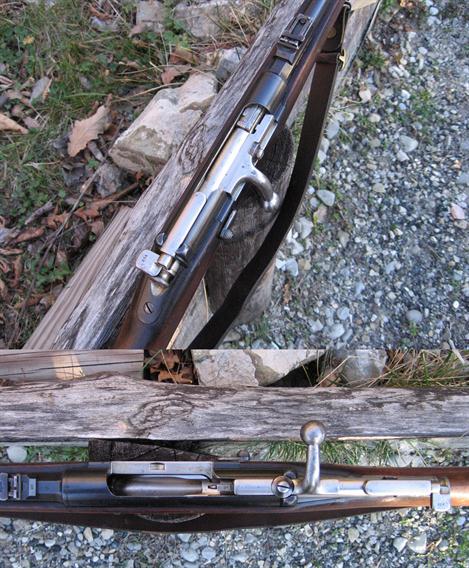

3,4 Ancora la meccanica vista dall’alto in chiusura e aperta da consentire di vedere l’elevatore del serbatoio.

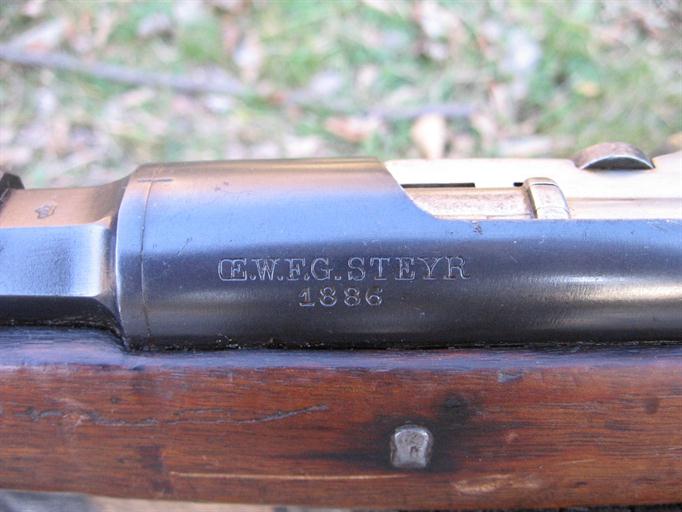

5 Sul lato sinistro della culatta è impresso il luogo della fabbricazione e anno.

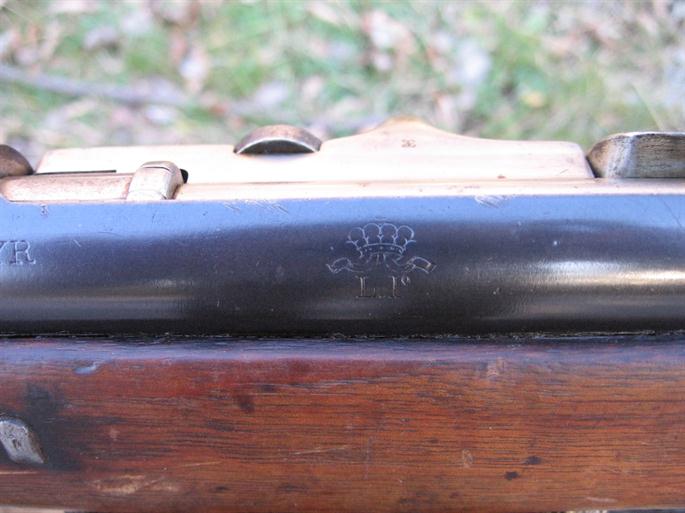

6 I marchi indicanti il Re Leopoldo I allora sovrano della terra Lusitana.

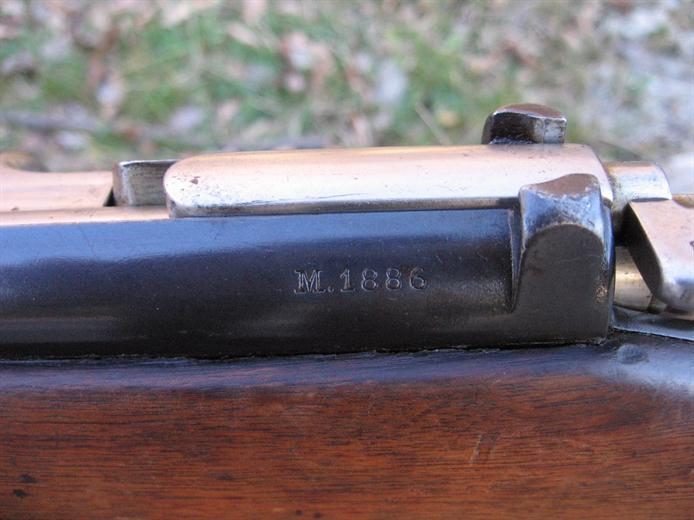

7 L’indicazione del modello presente nel medesimo posto anche nelle versioni più grandi.

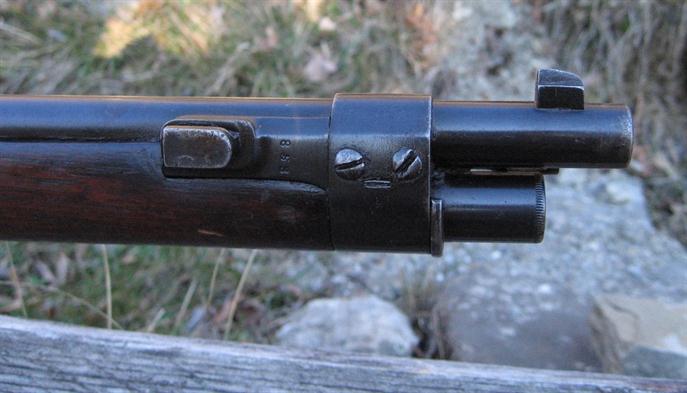

8 La parte terminale della canna con i tipico bocchino e la particolare conformazione dell’attacco per la baionetta..

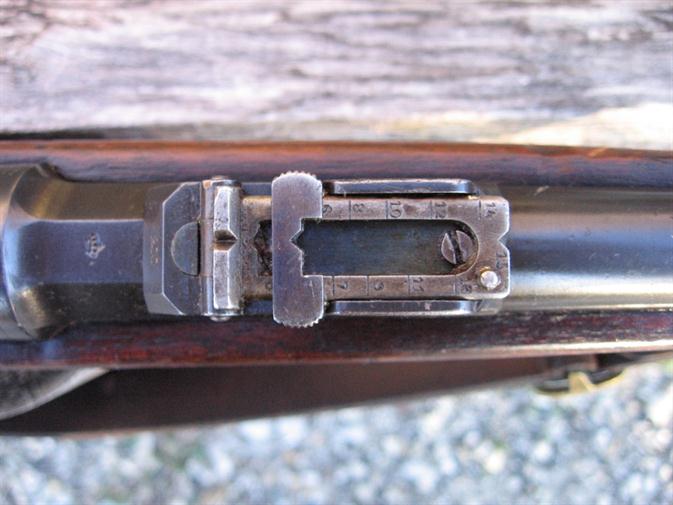

9 L’alzo tarato da 200 a 1500 metri.

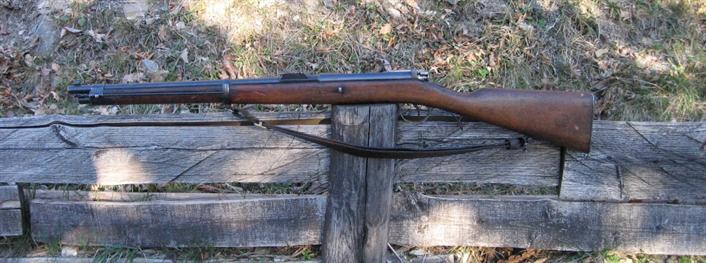

10 Il moschetto visto dal lato sinistro.
