| Progettisti | John Moses Browning e T. J. Johnson |
| Modello | Model 1903 .22 Cal. Automatic |
| Tipo | Fucile semiautomatico a funzionamento inerziale |
| Nazione | Stati Uniti d'America |
| Anno sviluppo | 1900 |
| Produzione | dal 1903 al 1936 per un totale di 114962 esemplari |
| Canna | 510 mm a quattro principi ad andamento destrorso |
| Congegni di puntamento | Alzo del tipo backhorn regolabile per mezzo di una vite. |
| Lunghezza totale | 940 mm |
| Peso | 3.100 g (circa) |
| Materiali | Noce chiaro per i legni e acciaio per i ferri. |
| Numero di Catalogo Nazionale | Arma Antica |
Descrizione foto, clicca sui numeri per la visualizzazione:

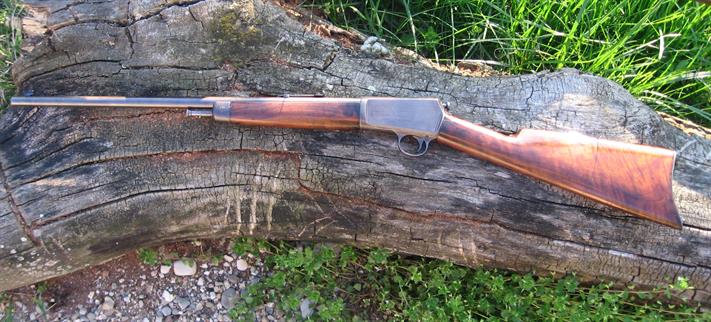

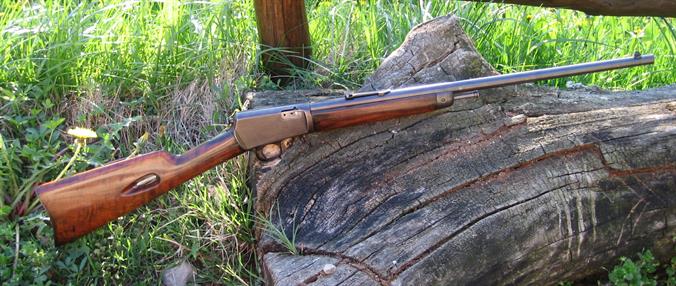

1-La carabina Winchester M1903 è un arma contenuta nelle dimensioni, leggera, affidabile ma estremamente elegante nella sua semplicità. Il fucile usato per l'articolo è una delle oltre 7 mila prodotte nell'anno 1911. Le condizioni sono invidiabili dato che ci troviamo di fronte ad una quasi centenaria.

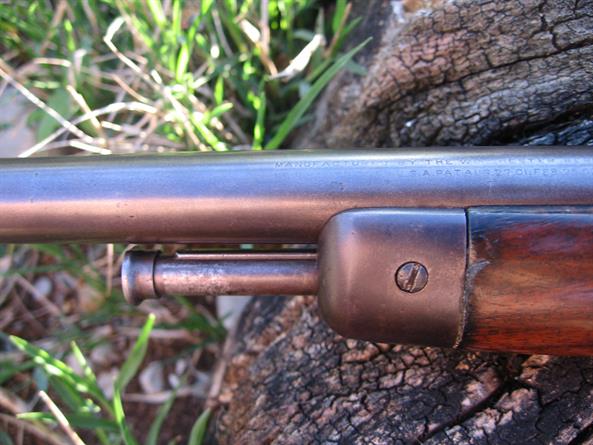

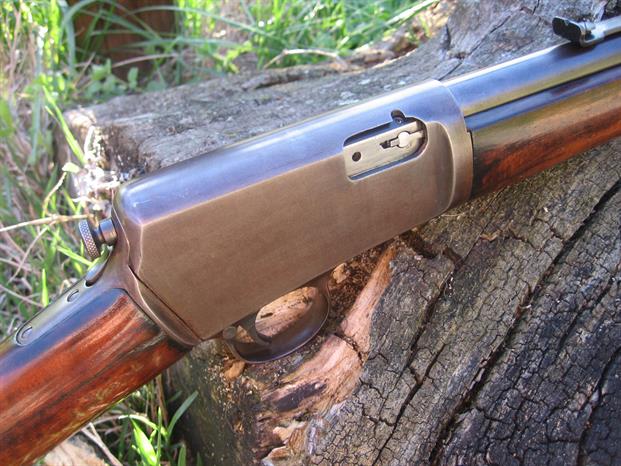

2- Vista dal lato destro della scatola culatta con la vite di assemblaggio posteriore e la finestra di espulsione.

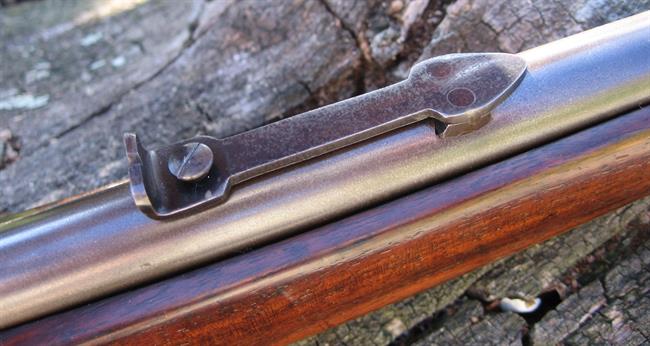

3- L' alzo a lamina del tipo a corna di cervo regolabile per mezzo di una vite.
4- Il pistone anteriore che funge da manetta di armamento sia nella Winchester M1903 che nelle successive Self-Loading e nella futura cugine modello 63.

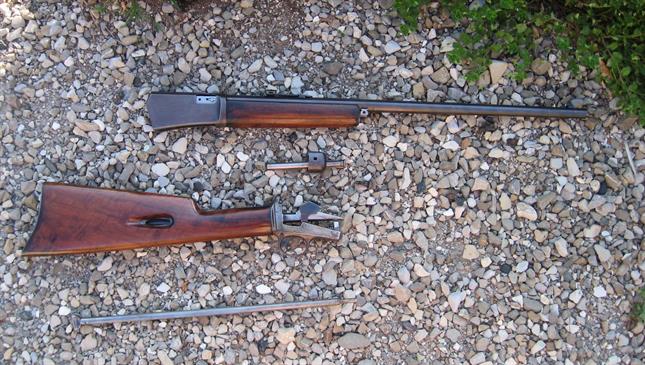

5- La carabina disassemblata dopo il classico smontaggio semplificato da campo. Le due componenti principali sono il gruppo pala del calcio, gruppo di scatto e serbatoio e la parte della scatola/culatta, otturatore e canna.

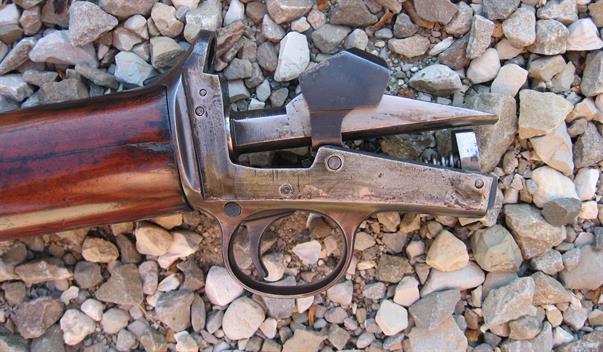

6-Particolare ravvicinato del gruppo di scatto e serbatoio tubolare con elevatore.

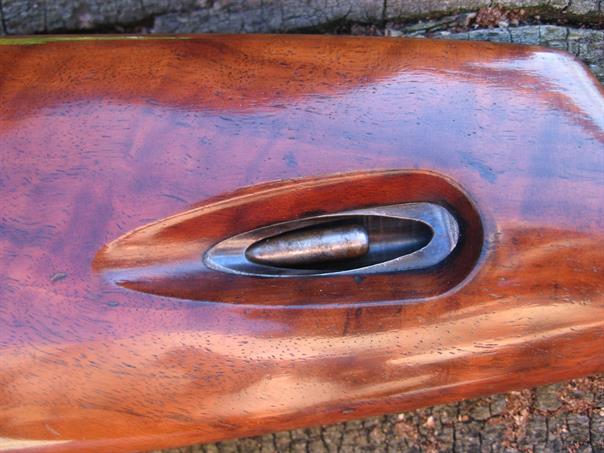

7- Il foro sul lato destro della pala del calcio usato per poter caricare il serbatoio tubolare.
8- La Model 1903 vista da lato sinistro.

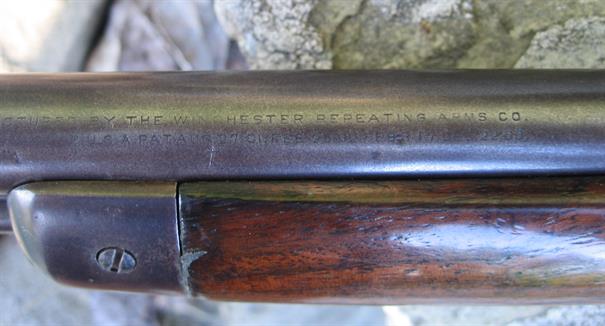

9- I vari punzoni e scritte rullate sul alto sinistro della canna con i vari brevetti registrati.

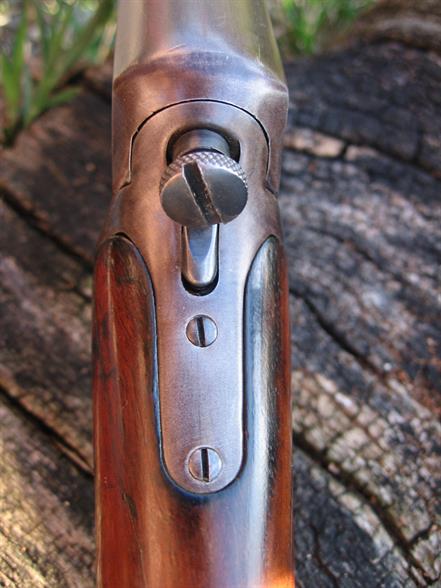

10- Nella parte posteriore del castello è ben visibile la vite di smontaggio del fucile; se tolta è possibile scomporre la carabina nelle sue due parti principali e renderla più facilmente trasportabile.

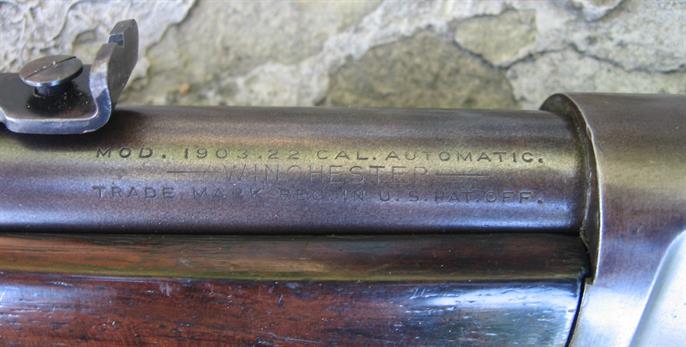

11- I marchi della Winchester con il riferimento al marchio registrato.

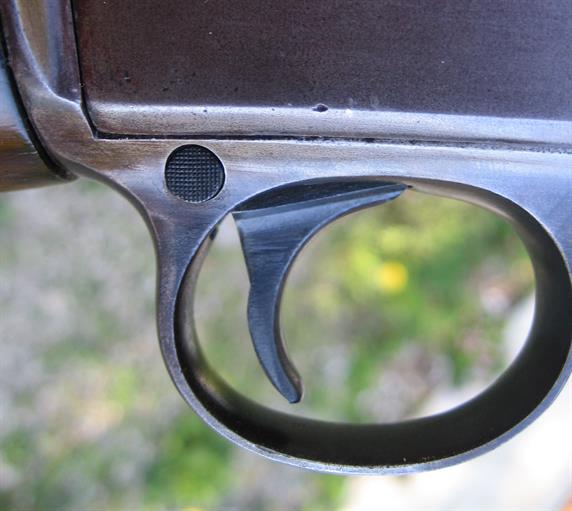

12- Particolare del ponticello paragrilletto con il traversino di sicura laterale.
2- Vista dal lato destro della scatola culatta con la vite di assemblaggio posteriore e la finestra di espulsione.
3- L' alzo a lamina del tipo a corna di cervo regolabile per mezzo di una vite.
4- Il pistone anteriore che funge da manetta di armamento sia nella Winchester M1903 che nelle successive Self-Loading e nella futura cugine modello 63.
5- La carabina disassemblata dopo il classico smontaggio semplificato da campo. Le due componenti principali sono il gruppo pala del calcio, gruppo di scatto e serbatoio e la parte della scatola/culatta, otturatore e canna.
6-Particolare ravvicinato del gruppo di scatto e serbatoio tubolare con elevatore.
7- Il foro sul lato destro della pala del calcio usato per poter caricare il serbatoio tubolare.
8- La Model 1903 vista da lato sinistro.
9- I vari punzoni e scritte rullate sul alto sinistro della canna con i vari brevetti registrati.
10- Nella parte posteriore del castello è ben visibile la vite di smontaggio del fucile; se tolta è possibile scomporre la carabina nelle sue due parti principali e renderla più facilmente trasportabile.
11- I marchi della Winchester con il riferimento al marchio registrato.
12- Particolare del ponticello paragrilletto con il traversino di sicura laterale.
