| Fabbrica | Österreichische Waffenfabrik Gesellschaft (O.E.W.G) Steyr, Austria |
| Modello | Werndl M1867/77 |
| Produzione totale |
Dal 1868 al 1872 circa 600.000 esemplari. Nel 1877 oltre 300.000 armi tra M1867 e M1873 subiscono il cambiamento del calibro. |
| Tipo | Fucile ad otturatore rotante su asse longitudinale |
| Calibro | 11.15x58 Werndl |
| Canna | Lunga 84 cm, rigatura a quattro principi destrorsi. |
| Sistema di percussione | Diretto |
| Alimentazione | Colpo singolo |
| Peso dello scatto | Circa 4.000 g |
| Estrattore | Leva a perno mossa dalla rotazione dell’otturatore.. |
| Espulsione | manuale |
| Congegni di puntamento | Alzo a quadrante con cursore tarato da 200 a 1.600 passi ( 150-1200 metri) Lunghezza linea di mira da 630 a 680mm, a seconda della posizione dell’alzo. |
| Congegni di sicurezza | A mezza monta. |
| Lunghezza totale | 1.280 mm |
| Peso | 4.400 g |
| Materiali | Acciaio per la meccanica; noce per i legni. |
| Finitura | brunitura dei ferri, legni in noce finiti ad olio. |
1 Josef Werndl ( 1831-1889) padre fondatore della Österreichische Waffenfabrik Gesellschaft di Steyr (Austria)
2 Il fucile da Fanteria Modello 1867/77 visto dal lato destro. Il profilo dell’arma indica la chiara genesi ottocentesca.
3 Vista dall’alto del gruppo meccanico: l’otturatore rotante longitudinalmente, il cane di chiare origini delle precedenti armi ad avancarica e la molla lamellare trattenuta alla meccanica per mezzo di una vite.
4 La meccanica aperta con visibile il tipico incavo sul’otturatore a “barilotto”.

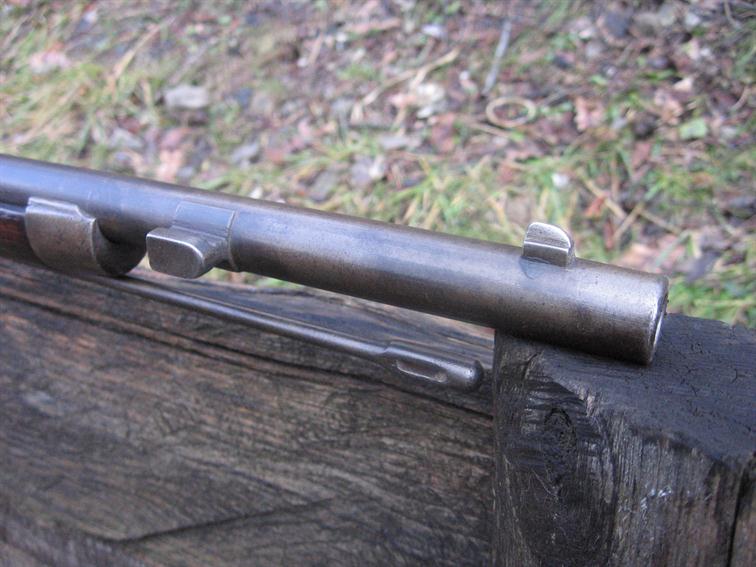

5 La parte terminale della canna con il mirino fisso e l’attacco per la baionetta a sciabola.

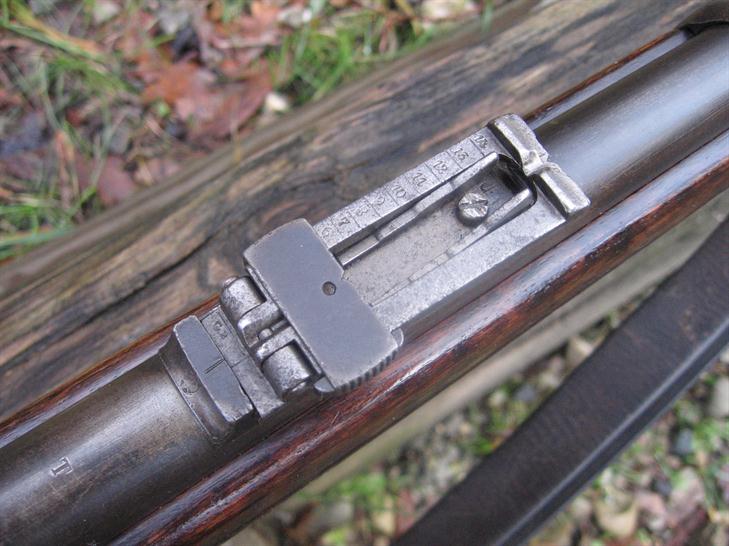

6 Gli organi di mira con l’alzo tarato per distanze comprese tra i 200 e 1600 passi (150-1200 metri).
7 Nella parte superiore della canna sono ben visibili: le lettere St per Steyr, l’anno di fabbricazione (1869) e i marchi di controllo austro-ungarici.

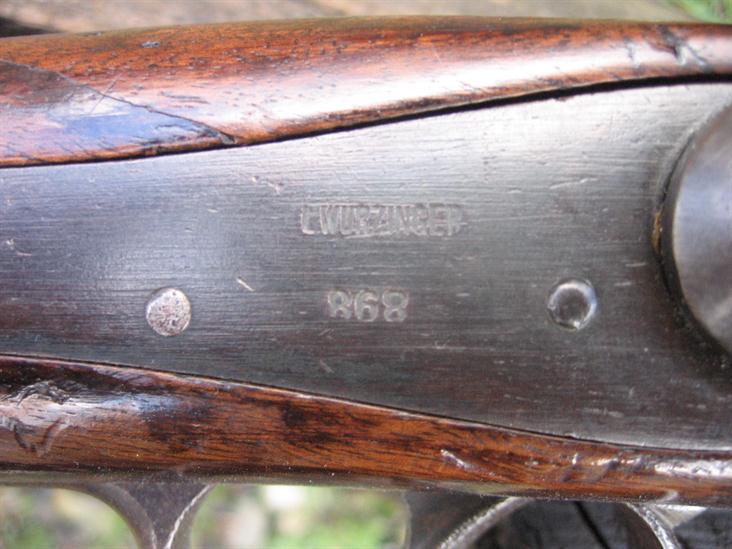

8 Sulla cartella è ulteriormente indicato il nome dell’azienda subappaltatrice che fabbricò tale componente (L. Wurzinger) e l’anno di assemblaggio (1868).

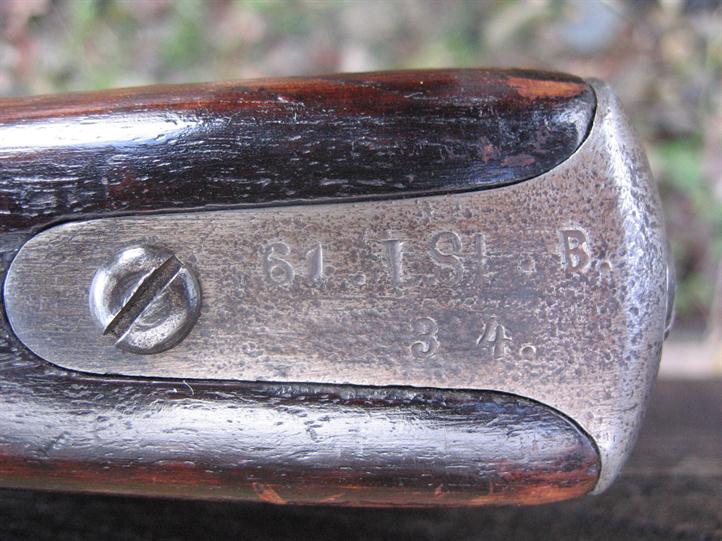

9 Spesso sul calciolo sono ospitati i punzoni del reparto che aveva in uso l’arma: in questo caso il 61° Battaglione della Landsturm 34° fucile.
10 Particolare del perno che funge da blocco del corpo otturatore in contatto con la molla a lamina.
11,12. 13 I marchi di accettazione e di assemblaggio presenti sulla meccanica nelle parti nascoste dai legni.

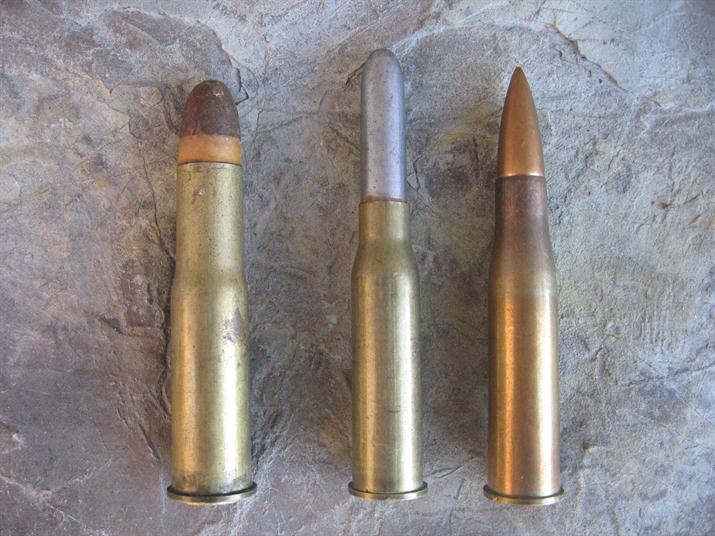

14 foto di Gruppo da sinsitra: Patrone M.1877 11,15x58R, la Patrone M.1893 8x50 e la 8x56R.
2 Il fucile da Fanteria Modello 1867/77 visto dal lato destro. Il profilo dell’arma indica la chiara genesi ottocentesca.

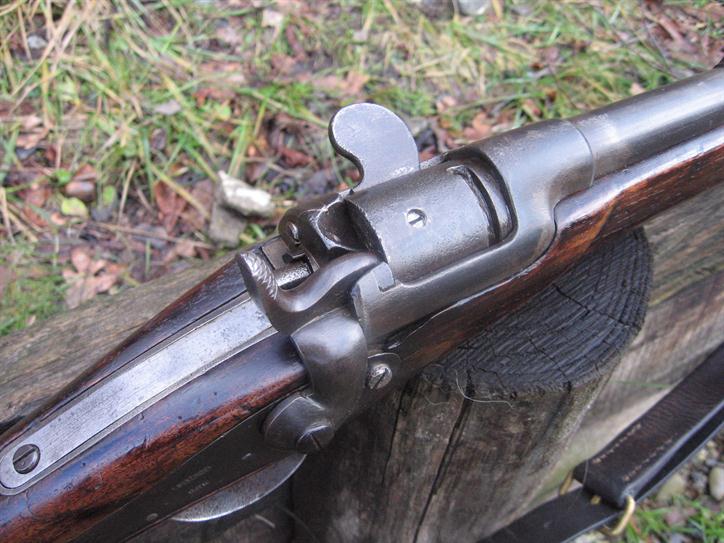

3 Vista dall’alto del gruppo meccanico: l’otturatore rotante longitudinalmente, il cane di chiare origini delle precedenti armi ad avancarica e la molla lamellare trattenuta alla meccanica per mezzo di una vite.

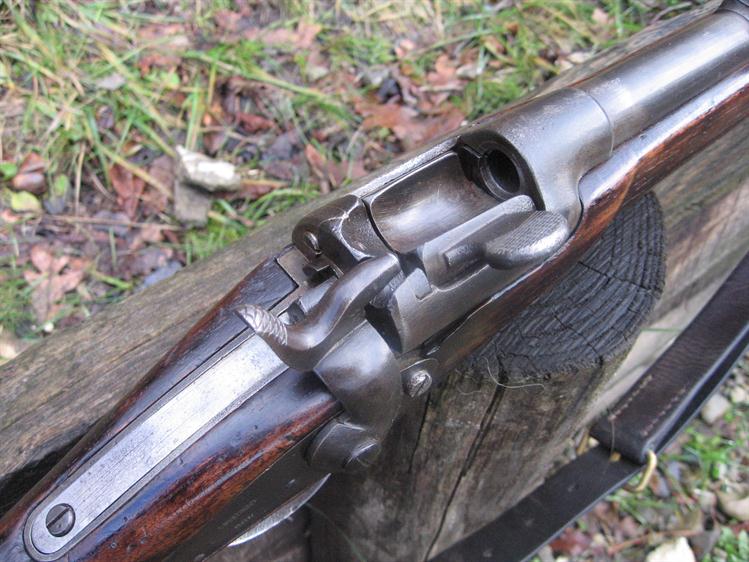

4 La meccanica aperta con visibile il tipico incavo sul’otturatore a “barilotto”.
5 La parte terminale della canna con il mirino fisso e l’attacco per la baionetta a sciabola.
6 Gli organi di mira con l’alzo tarato per distanze comprese tra i 200 e 1600 passi (150-1200 metri).

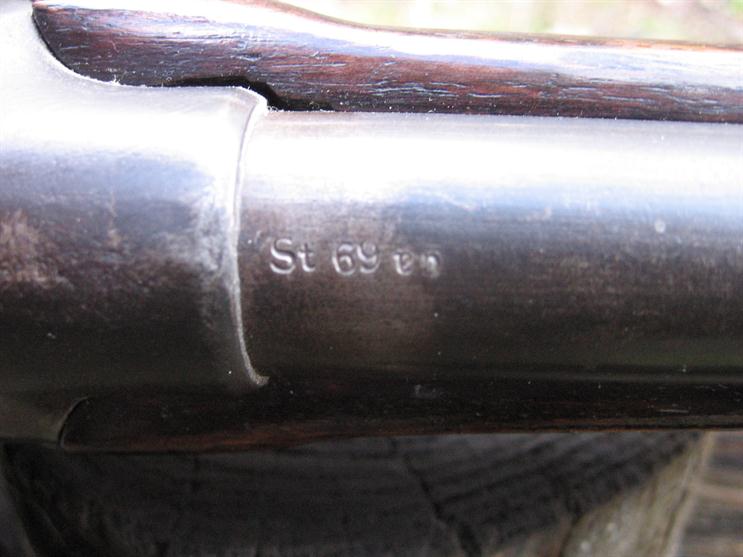

7 Nella parte superiore della canna sono ben visibili: le lettere St per Steyr, l’anno di fabbricazione (1869) e i marchi di controllo austro-ungarici.
8 Sulla cartella è ulteriormente indicato il nome dell’azienda subappaltatrice che fabbricò tale componente (L. Wurzinger) e l’anno di assemblaggio (1868).
9 Spesso sul calciolo sono ospitati i punzoni del reparto che aveva in uso l’arma: in questo caso il 61° Battaglione della Landsturm 34° fucile.

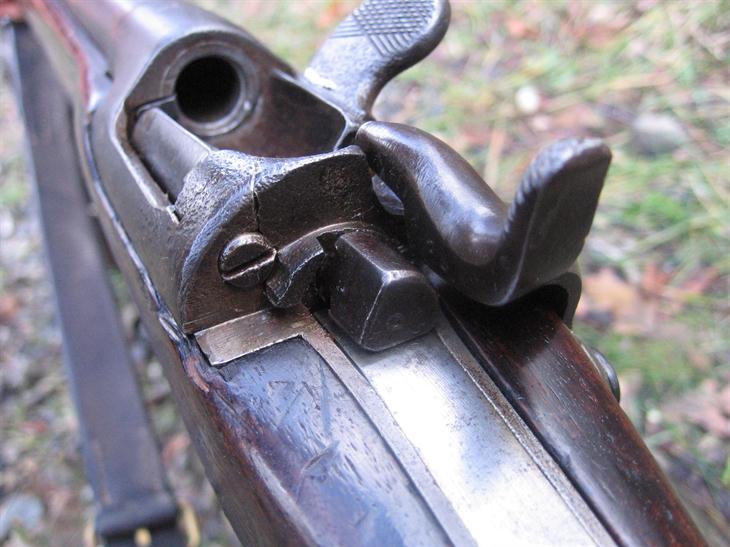

10 Particolare del perno che funge da blocco del corpo otturatore in contatto con la molla a lamina.

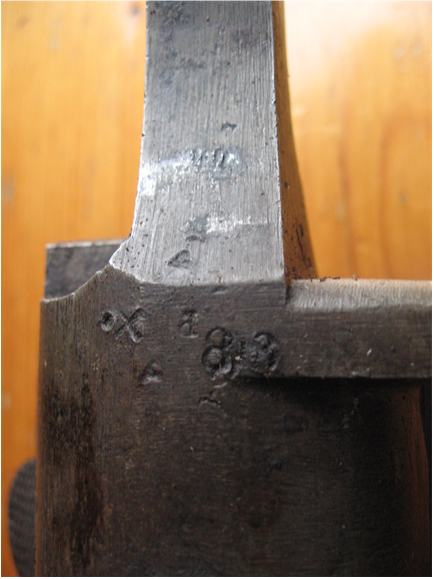

11,12. 13 I marchi di accettazione e di assemblaggio presenti sulla meccanica nelle parti nascoste dai legni.
14 foto di Gruppo da sinsitra: Patrone M.1877 11,15x58R, la Patrone M.1893 8x50 e la 8x56R.
