Fabbrica SIG Neuhausen ( 1.000), Eidgenossische Montier-Werstette Berna ( 9.000) e Waffenfabrik Berna ( 3.468)
Modello Repetiergewehr Modell 1871 Stutzer
Tipo Fucile ad otturatore girevole scorrevole tipo Vetterli.
Calibro 10,4x38R GP1867.
Canna 783 mm; 4 principi ad andamento destrorso.
Sistema di percussione Periferica.
Alimentazione Serbatoio tipo tubolare da 10 colpi più uno nell’elevatore.
Peso dello scatto 5.000 g.
Estrattore A mezzo di un unghia ospitata sulla testa dell’otturatore.
Congegni di puntamento Alzo a foglietta abbattibile su base ad alette tirato sino a 1000 metri
Congegni di sicurezza Assente.
Lunghezza totale 1.260 mm.
Peso Circa 4.500 g.
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale Arma antica

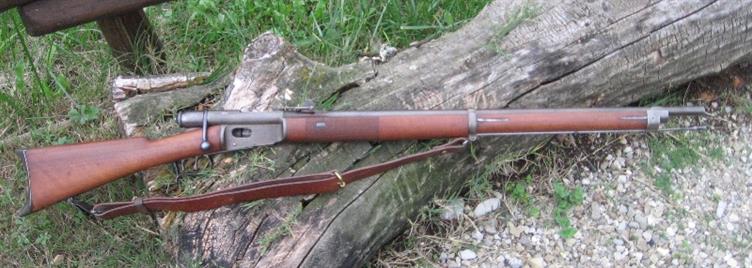

1 La Carabina da Tiratore Modello 1871 nasce con lo scopo di dotare l’Armèe svizzera di un arma per
i reparti di tiratori scelti, cacciatori, che avesse le medesime caratteristiche balistiche della vecchia
gloriosa Carabina Fderale M1851 ma aggiornata al progetto Vetterli. La bontà del progetto portò alla
costruzione di oltre 13.000 armi rendendo il Modello 1871 il primo fucile da “Sniper” prodotto su larga
scala a livello mondiale.

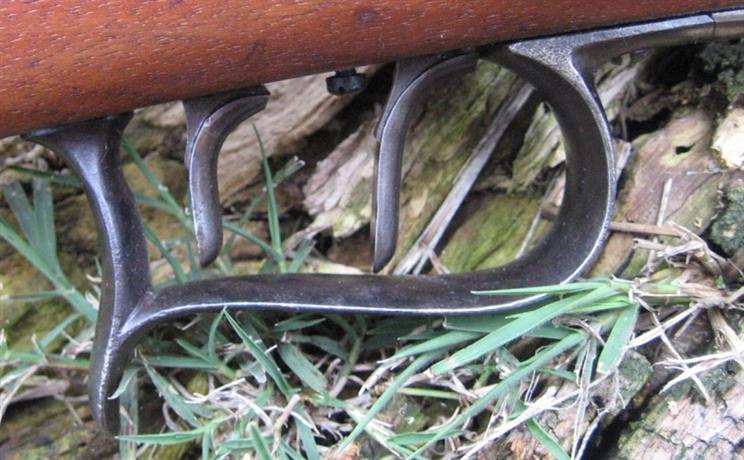

2 Il tipico ponticello paragrilletto e il sistema di scatto a due leve, grilletto vero e proprio e la leva dello
Stecker/schneller , con la vite di regolazione del pesa da 250 a 1500 grammi.

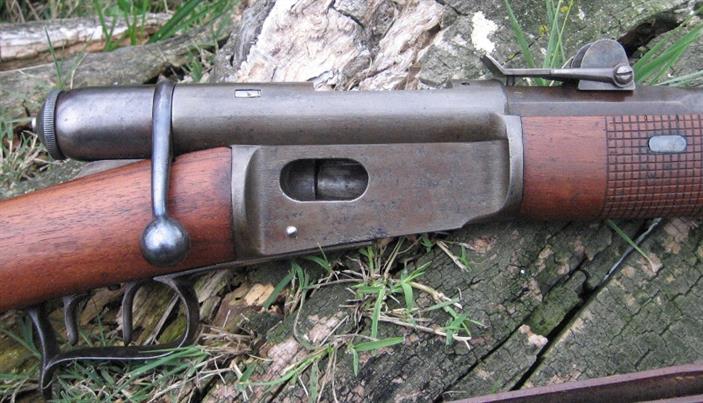

3 La meccanica è la medesima del fucile M1869/71 con l’eliminazione dello sportello di chiusura del
foro di caricamento e della leva del cut-off.

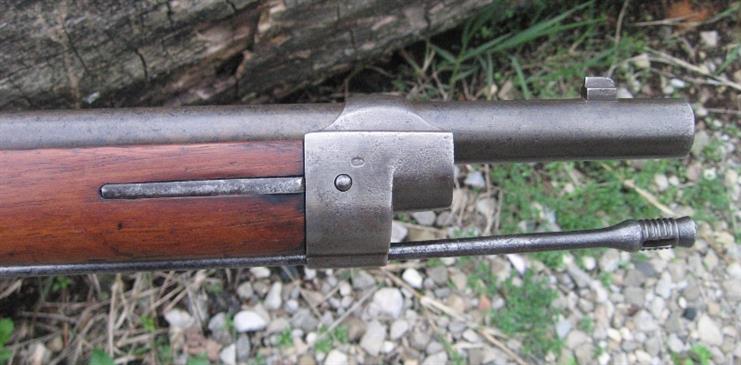

4 Particolare della volata con mirino, bocchino superiore e la bacchetta di pulizia mutuata dalle armi
fanteria ma più corta.

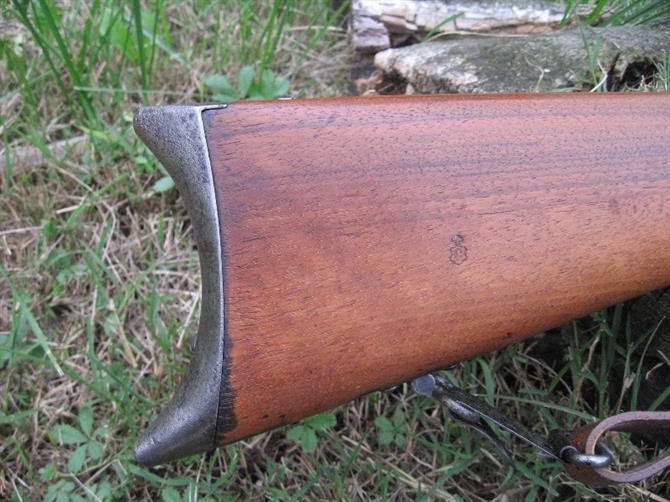

5 Il copri calciolo è anch’esso diverso e mutuato da quello della Federale M1851 per consentire una
migliore presa sulla spalla e quindi migliorare la precisione del tiro.

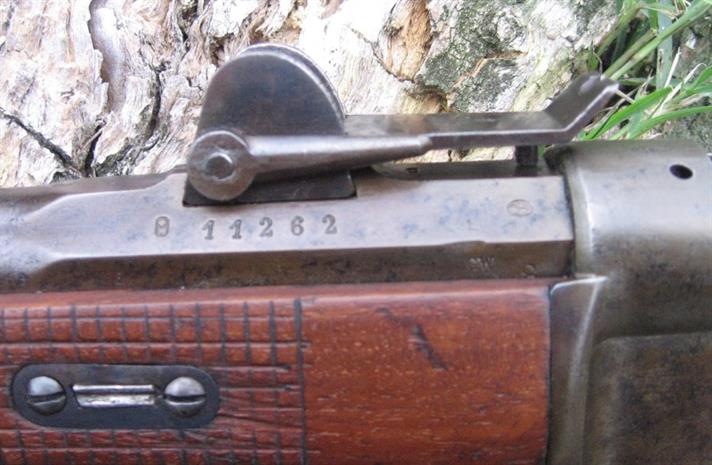

6 Il sistema di alzo simile a quello delle armi per la fanteria/cadetti ma con scala graduata e aspetto
del cursore con tacca leggermente diverso.

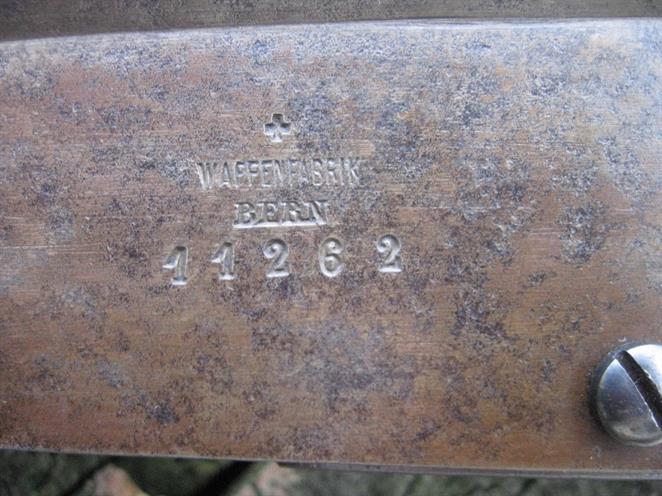

7 Il fucile in questione è stato fabbricato presso la Waffenfabrik di Berna da poco diventata Arsenale di
Stato ufficiale sotto controllo delle Forze Armate.

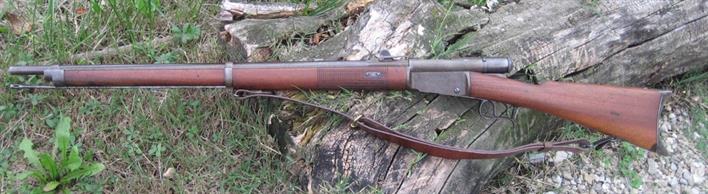

8 Vista dal lato sinistro.
