Fabbrica Arsenali di Brescia, Terni, Torino, Torre Annunziata e Roma (armi semplicemente riparate in quest’ultima) come precedenti M1870 e M1870-87.
Convertite in calibro 6,5x52 circa 400 mila armi.
Modello Fucile Vetterli 1870-87-16 .
Tipo Fucile ad otturatore girevole scorrevole tipo Vetterli.
Calibro 6,5 x 52
Canna Lunghezza 860 mm; rigatura a 4 principi ad andamento destrorso a passo progressivo.
Sistema di percussione Diretto.
Alimentazione Per mezzo di piastrine tipo Mannlicher da sei colpi.
Peso dello scatto Circa 3.500g.
Estrattore Posizionato sulla testa dell’otturatore.
Espulsione Automatica all'estrazione con fondello che picchia su perno.
Congegni di puntamento Alzo tarato da 275 a 2000 metri.
Congegni di sicurezza Sicura a leva tipo Clavarino.
Lunghezza totale 1.345 mm
Peso 4.300 g (circa)
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale 11143
Descrizione foto, clicca sui numeri per la visualizzazione:
1 Lato desto del Vetterli M1870-87-16.

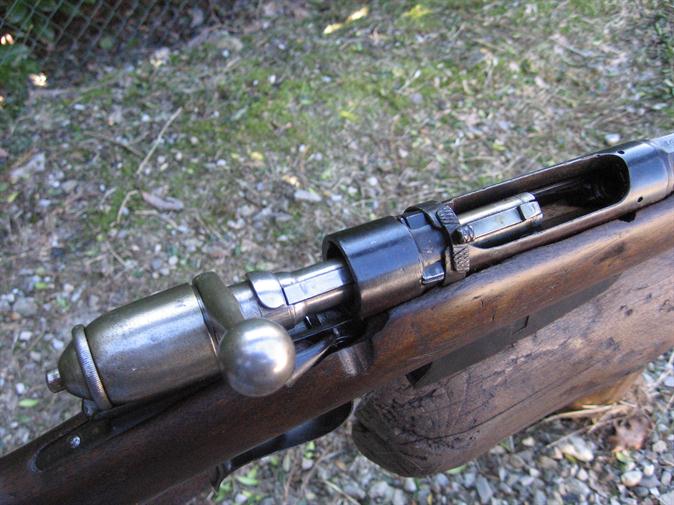

2 Culatta e otturatore visti dall’alto in chiusura.
3, 4  Gli organi di mira visti da destra e dall’ alto.
5 Immagine ravvicinata dell’attacco per la baionetta.
6 Parte terminale della canna con il mirino e l’immancabile tappo rosso.
7, 8 I marchi presenti sulla camera di cartuccia: PP sta ad indicare il termine Parti Permutabili e sotto di questi la matricola. Mentre dall’altro lato sono riportati l’originario anno di fabbricazione del fucile (nato come M1870-87 nel 1883) e l’arsenale.
9 L’otturatore tipo Vetterli modificato semi aperto. Si notano perfettamente i tenoni di chiusura posteriori di questi.
10 Il sistema di sicura tipo Clavarino.
11 Particolare preso dall’alto della scatola serbatoio e lingue di elevazione.
12 Il serbatoio con il gruppo ponticello/grilletto.
13 Il fucile visto dal lato sinistro.
