Descrizione foto, clicca sui numeri per la visualizzazione:

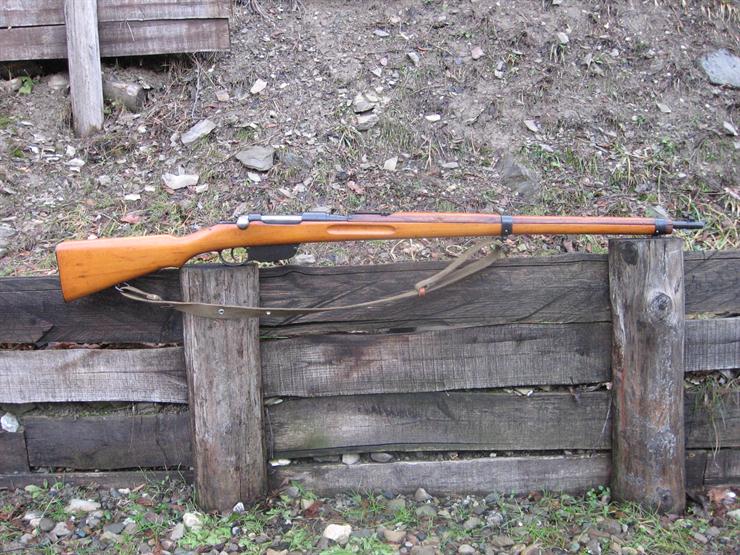

1 Vista completa dal lato destro del Repetiergewehr M.95/30

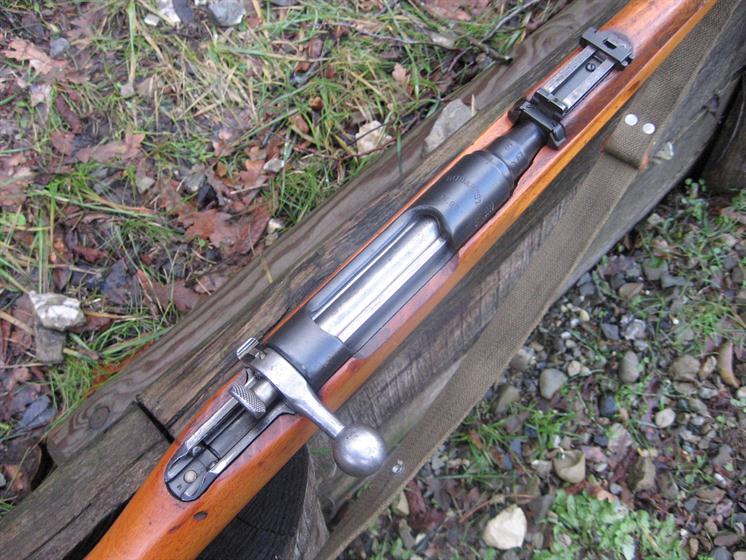

2 Particolare preso dall’altro del gruppo culatta e otturatore. Pur trattandosi di un’arma militare la qualità della lavorazione è innegabile.

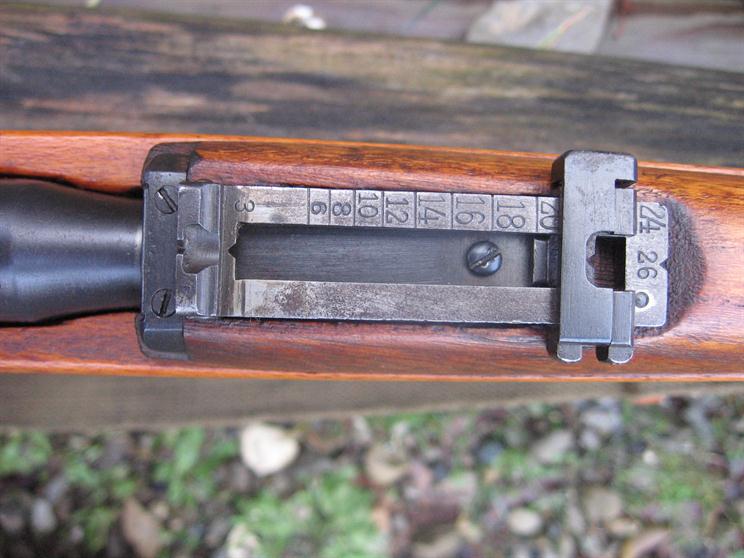

3 Particolare dell’alzo tarato dai 300 ai 2600 schritt (passi)

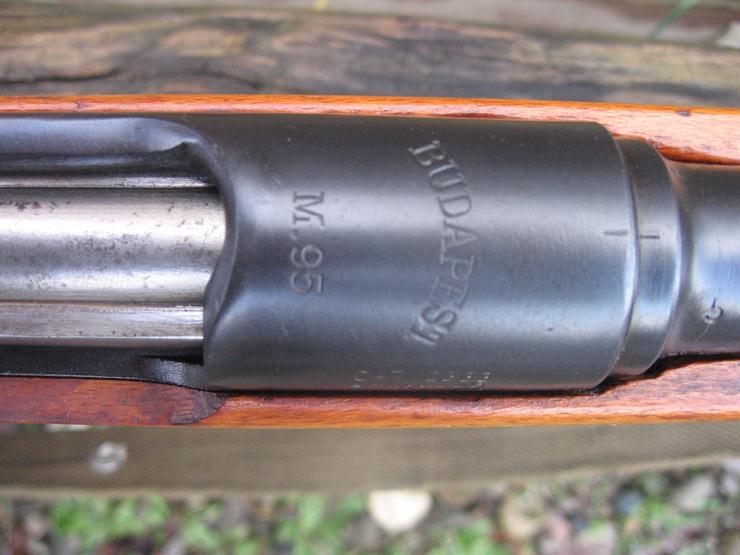

4 Da questa foto possiamo evincere l’origine FEG (Femaru Fegyver es Gepgyar di Budapest) e l’identificazione del modello.

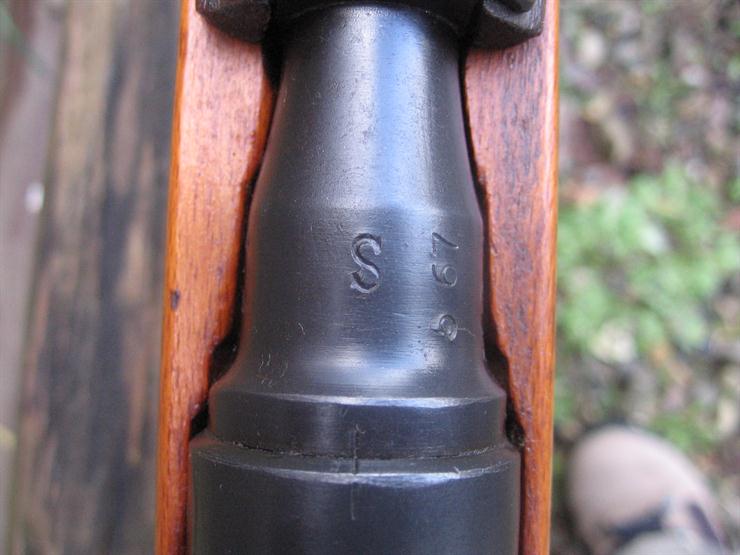

5 La grossa lettera S in caratteri maiuscoli indica che il fucile ha subito la modifica nel calibro in Austria , negli anni ’30, passando dal vecchio 8x50 alla nuova 8x56R.

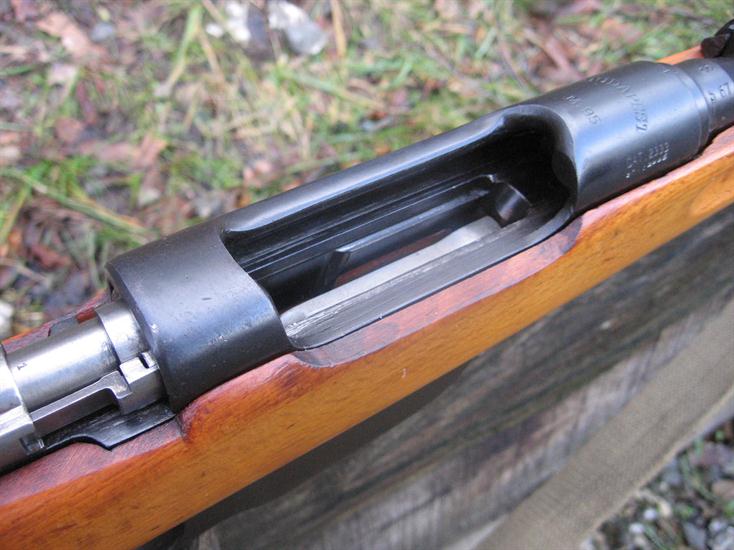

6 Con l’otturatore arretrato è possibile vedere l’elevatore del serbatoio tipo Mannlicher.

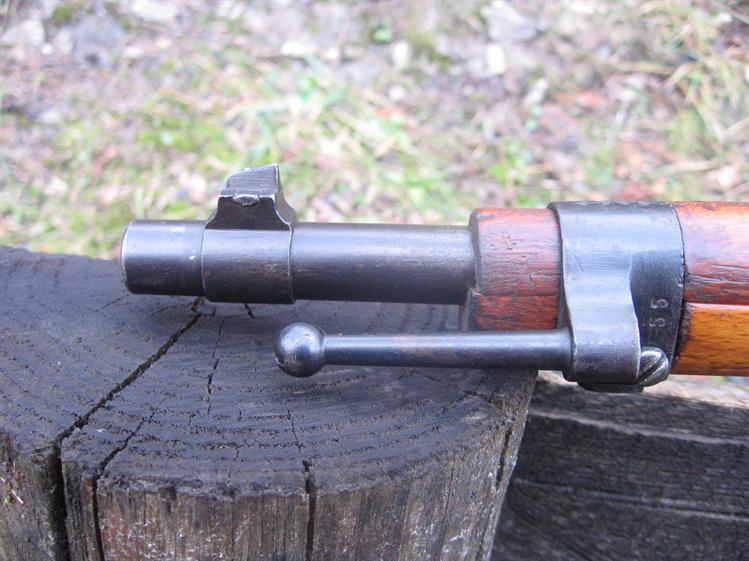

7 La canna con il mirino a lamina derivabile e la fascetta superiore avente l’attacco per la baionetta e il gancio di affastellamento.

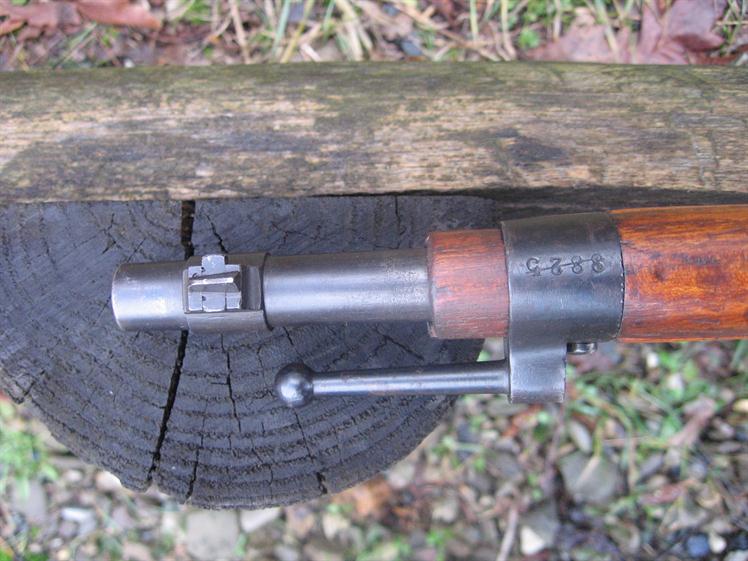

8 Durante le riarsenalizzazioni non era raro che in un pezzo fosse cancellata la matricola precedente e apposta quella nuova.

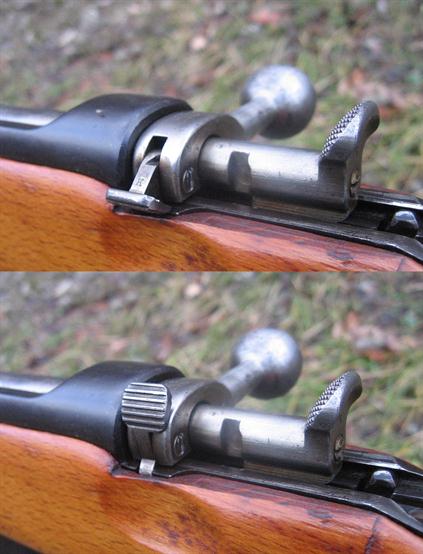

9,10 La sicura a leva posizionata sul lato sinistro dell’otturatore prima disinserita e conseguentemente attivata.

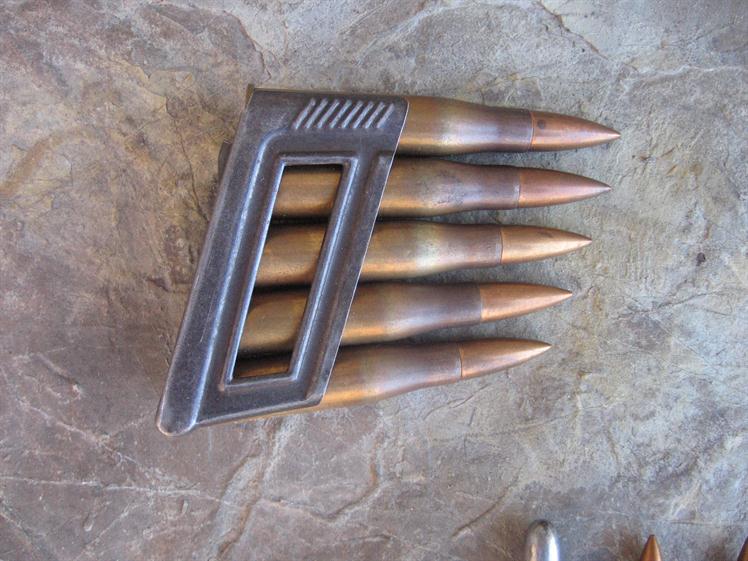

11 La lastrina di caricamento tipo Mannlicher con cinque cartucce calibro 8x56R degli anni ’40.
2 Particolare preso dall’altro del gruppo culatta e otturatore. Pur trattandosi di un’arma militare la qualità della lavorazione è innegabile.
3 Particolare dell’alzo tarato dai 300 ai 2600 schritt (passi)
4 Da questa foto possiamo evincere l’origine FEG (Femaru Fegyver es Gepgyar di Budapest) e l’identificazione del modello.
5 La grossa lettera S in caratteri maiuscoli indica che il fucile ha subito la modifica nel calibro in Austria , negli anni ’30, passando dal vecchio 8x50 alla nuova 8x56R.
6 Con l’otturatore arretrato è possibile vedere l’elevatore del serbatoio tipo Mannlicher.
7 La canna con il mirino a lamina derivabile e la fascetta superiore avente l’attacco per la baionetta e il gancio di affastellamento.
8 Durante le riarsenalizzazioni non era raro che in un pezzo fosse cancellata la matricola precedente e apposta quella nuova.
9,10 La sicura a leva posizionata sul lato sinistro dell’otturatore prima disinserita e conseguentemente attivata.
11 La lastrina di caricamento tipo Mannlicher con cinque cartucce calibro 8x56R degli anni ’40.
| Fabbrica | Österreichische Waffenfabrik Gesellschaft Steyr( Austria), Femaru Fegyver es Gepgyar, Budapest (Ungheria) |
| Modello | Repetiergewehr M.95/30 |
| Produzione totale | Come modello 1895 dal 1896 al 1918. |
| Tipo | Fucile a otturatore scorrevole tipo Mannlicher modello 95 |
| Calibro | 8x56R o 8mm M.30 scharf Patrone |
| Canna | Lunghezza 780 mm; rigatura a 4 principi ad andamento destrorso |
| Sistema di percussione | Centrale |
| Alimentazione | Serbatoio tipo Mannlicher usante pacchetto di caricamento da 5 colpi |
| Estrattore | Unghia posta sulla testa del gruppo otturatore |
| Espulsione | A contrasto con un perno che viene a contatto con il fondello |
| Congegni di puntamento | A quadrante con cursore e foglietta mobile da 300 a 2.600 schritt |
| Congegni di sicurezza | Per mezzo di leva che agisce su una scanalatura fresata nel gruppo del percussore azionabile manualmente |
| Lunghezza totale | 1.270 mm |
| Peso | 3.780 g (circa) |
| Materiali | Acciaio per la meccanica; noce e faggio per i legni. |
| Finitura | Parti di metallo brunite a eccezione dell’otturatore |
| Numero di Catalogo Nazionale | 2333 |
Particolare preso dall’altro del gruppo culatta e otturatore. Pur trattandosi di un’arma militare la qualità della lavorazione è innegabile.
chiudi
Vista completa dal lato destro del Repetiergewehr M.95/30
chiudi
La lastrina di caricamento tipo Mannlicher con cinque cartucce calibro 8x56R degli anni ’40.
chiudi
chiudi
La sicura a leva posizionata sul lato sinistro dell’otturatore prima disinserita e conseguentemente attivata.
Durante le riarsenalizzazioni non era raro che in un pezzo fosse cancellata la matricola precedente e apposta quella nuova.
chiudi
chiudi
La canna con il mirino a lamina derivabile e la fascetta superiore avente l’attacco per la baionetta e il gancio di affastellamento.
chiudi
Con l’otturatore arretrato è possibile vedere l’elevatore del serbatoio tipo Mannlicher.
chiudi
La grossa lettera S in caratteri maiuscoli indica che il fucile ha subito la modifica nel calibro in Austria , negli anni ’30, passando dal vecchio 8x50 alla nuova 8x56R.
Da questa foto possiamo evincere l’origine FEG (Femaru Fegyver es Gepgyar di Budapest)
e l’identificazione del modello.
e l’identificazione del modello.
chiudi
chiudi
Particolare dell’alzo tarato dai 300 ai 2600 schritt (passi)
