| Fabbrica | Österreichische Waffenfabrik Gesellschaft Steyr( Austria), Femaru Fegyver es Gepgyar, Budapest (Ungheria) |
| Modello | Stutzer M.95/30 |
| Produzione totale | Come modello 1895 dal 1895 al 1918 |
| Tipo | Fucile a otturatore scorrevole tipo Mannlicher modello 95 |
| Calibro | 8x56R o 8mm M.30 scharf Patrone |
| Canna | Lunghezza 500 mm; rigatura a 4 principi ad andamento destrorso |
| Sistema di percussione | Centrale |
| Alimentazione | Serbatoio tipo Mannlicher usante pacchetto di caricamento da 5 colpi |
| Estrattore | Unghia posta sulla testa del gruppo otturatore |
| Espulsione | A contrasto con un perno che viene a contatto con il fondello |
| Congegni di puntamento | A quadrante con cursore e foglietta mobile da 300 a 2.400 schritt |
| Congegni di sicurezza | Per mezzo di leva che agisce su una scanalatura fresata nel gruppo del percussore azionabile manualmente |
| Lunghezza totale | 1.003 mm |
| Peso | 3.090 g (circa) |
| Materiali | Acciaio per la meccanica; noce e faggio per i legni. |
| Finitura | Parti di metallo brunite a eccezione dell’otturatore |
| Numero di Catalogo Nazionale | 2326 |
Descrizione foto, clicca sui numeri per la visualizzazione:

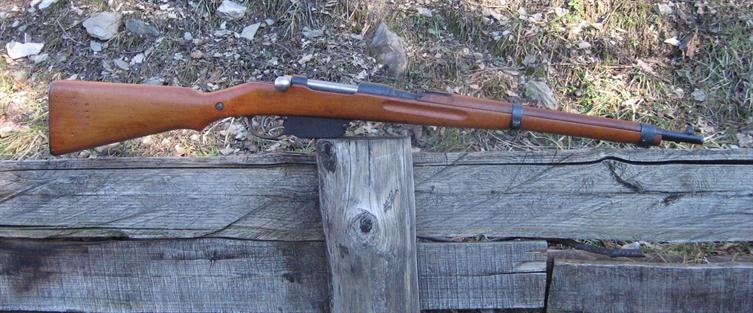

1 La carabina Stutzer M.95/30 vista per intero dal lato destro.

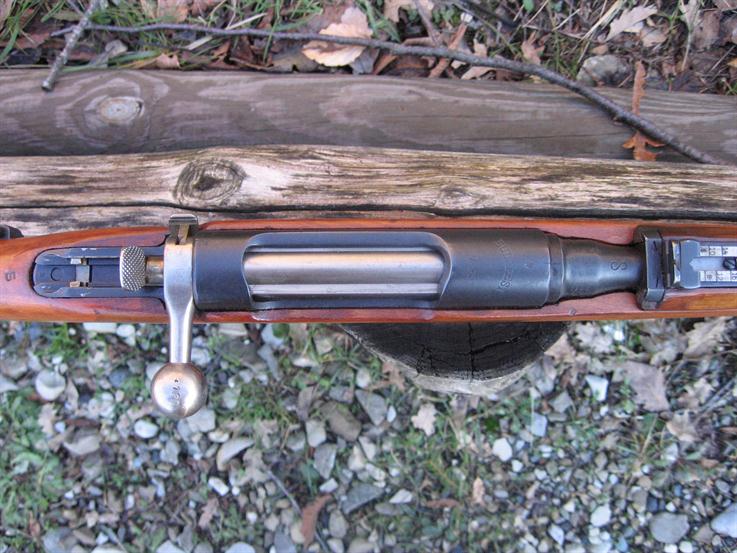

2 Immagine dall’alto della culatta e dell’ otturatore. Come sempre le finiture e la qualità nella lavorazione presentano standard estremamente elevati.

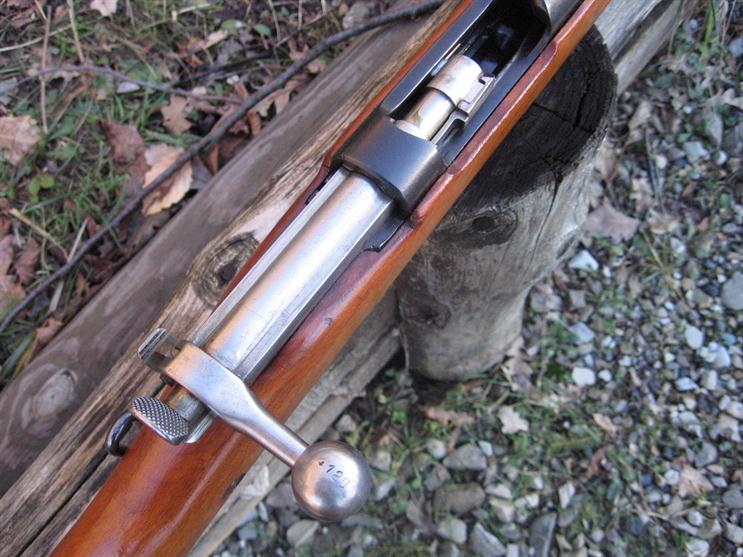

3 L’otturatore arretrato non completamente: si possono apprezzare le soluzioni meccaniche pensate dalla fervida mente di Mannlicher.

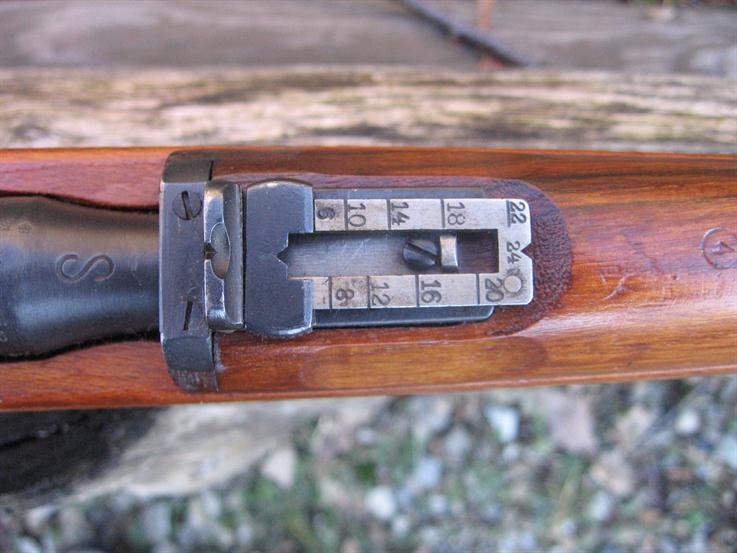

4 L’alzo tarato dai 300 ai 2400 schritt.

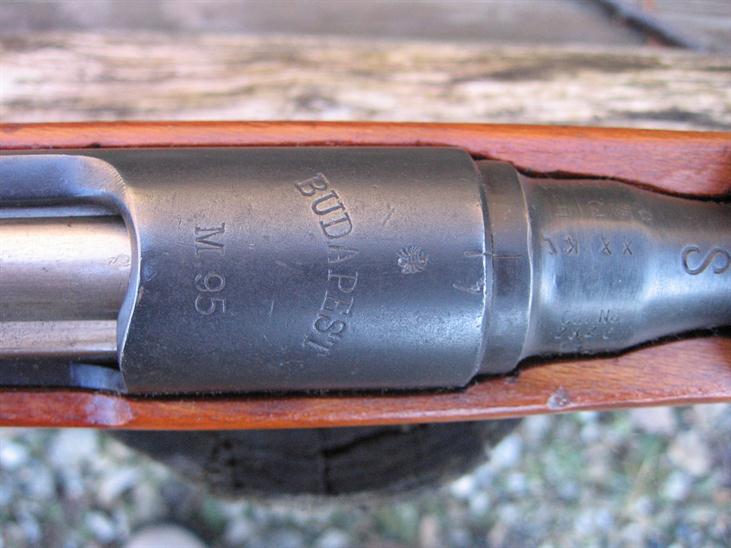

5 Anche questo esemplare, come il fucile lungo, è stato fabbricato presso la Femaru Fegyver es Gepgyar di Budapest (Ungheria) e subito la modifica del calibro passando alla 8x56R.

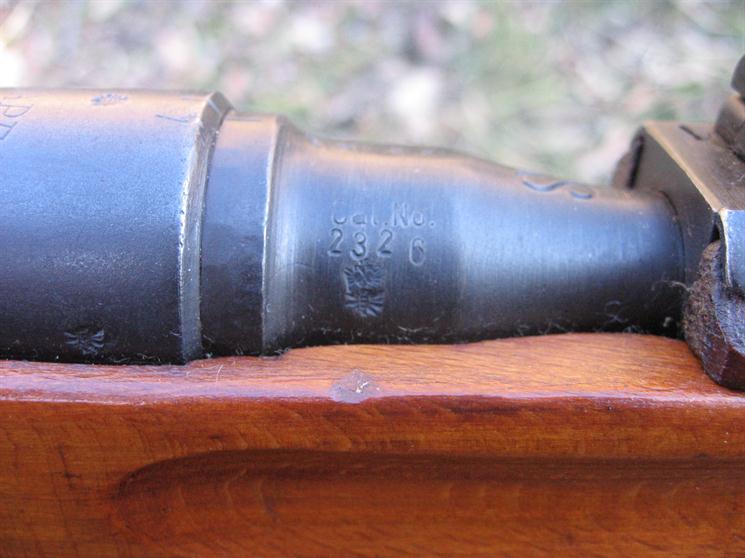

6 Nonostante tutto sono ancora presenti in quantità rilevanti i vecchi marchi di accettazione austro-ungarici.

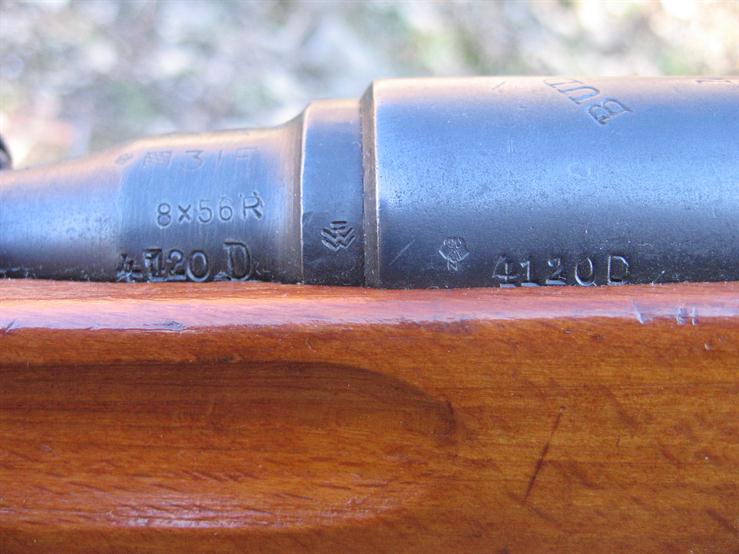

7 Particolare della matricola riportata sul lato sinistro dell’arma sia sulla canna che sulla culatta.

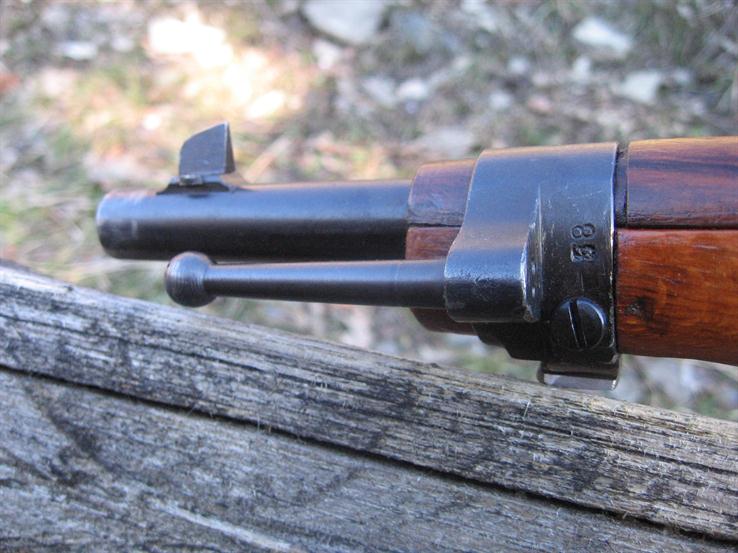

8 Il tipico gancio del fascio d’armi della famiglia dei fucili Steyr a ripetizione.

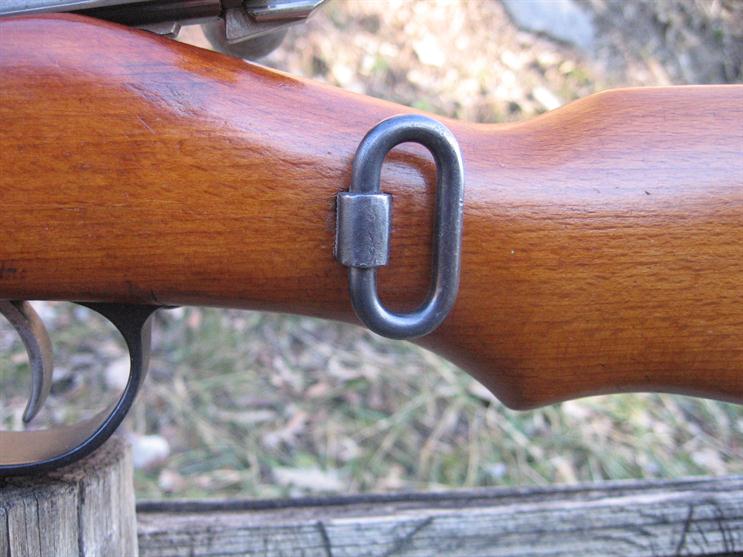

9 L’anello inferiore del sistema di attacchi laterali.

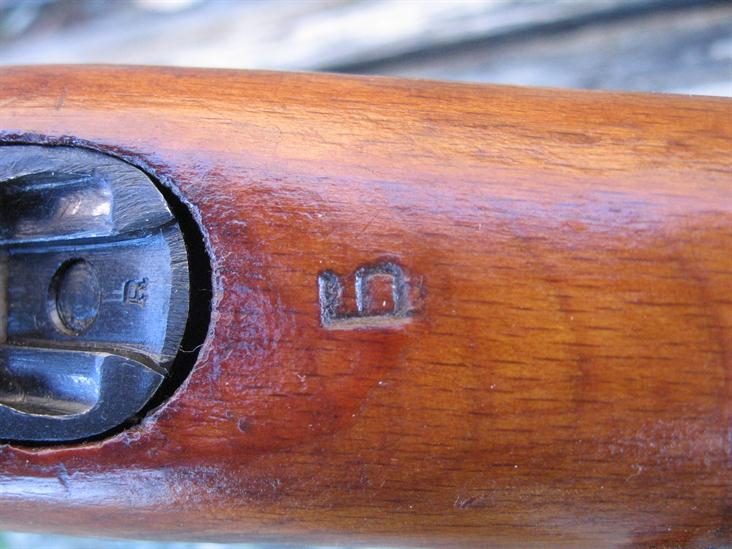

10 Da questo punzone evinciamo che l’arma in questione dopo essere stata adottata in Austria e modificata finì per equipaggiare le forze armate Bulgare durante la II Guerra Mondiale.

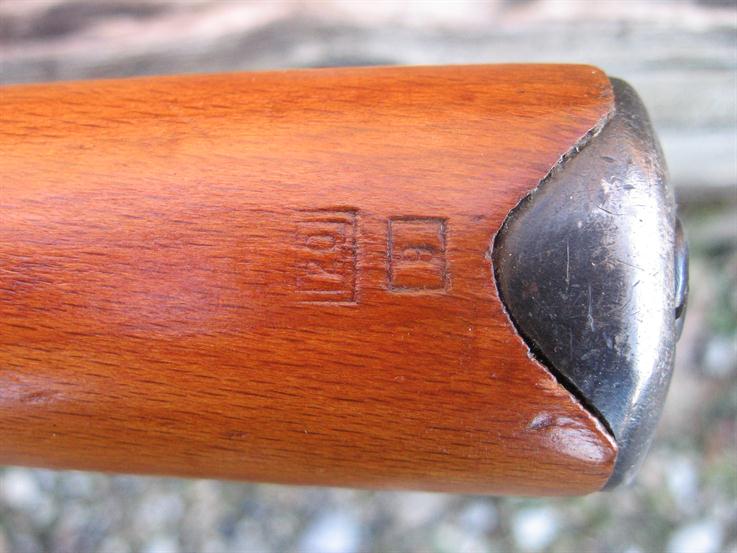

11 Marchi di accettazione e di arsenalizzazione bulgari.

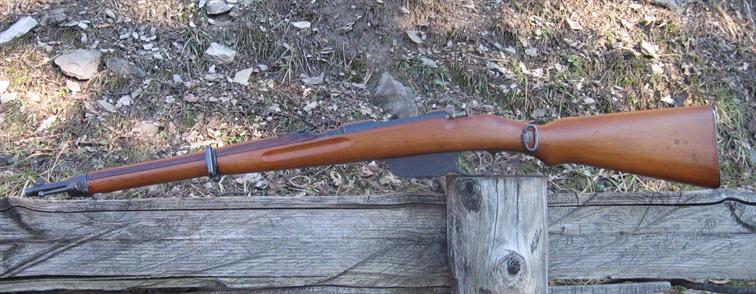

12 Per concludere l’arma vista dal lato sinistro.
2 Immagine dall’alto della culatta e dell’ otturatore. Come sempre le finiture e la qualità nella lavorazione presentano standard estremamente elevati.
3 L’otturatore arretrato non completamente: si possono apprezzare le soluzioni meccaniche pensate dalla fervida mente di Mannlicher.
4 L’alzo tarato dai 300 ai 2400 schritt.
5 Anche questo esemplare, come il fucile lungo, è stato fabbricato presso la Femaru Fegyver es Gepgyar di Budapest (Ungheria) e subito la modifica del calibro passando alla 8x56R.
6 Nonostante tutto sono ancora presenti in quantità rilevanti i vecchi marchi di accettazione austro-ungarici.
7 Particolare della matricola riportata sul lato sinistro dell’arma sia sulla canna che sulla culatta.
8 Il tipico gancio del fascio d’armi della famiglia dei fucili Steyr a ripetizione.
9 L’anello inferiore del sistema di attacchi laterali.
10 Da questo punzone evinciamo che l’arma in questione dopo essere stata adottata in Austria e modificata finì per equipaggiare le forze armate Bulgare durante la II Guerra Mondiale.
11 Marchi di accettazione e di arsenalizzazione bulgari.
12 Per concludere l’arma vista dal lato sinistro.
