| Fabbrica | Winchester fabbrica di New Heaven , Connecticut all'Agosto 1917 all'Aprile 1919 un totale di 545.511 armi. Remington-UMC Co. Ilion, New York dall'Ottobre 1918 al Dicembre 1918 un totale di 585.936 armi Eddystone, Pennsylvania dal Settembre 1917 al Gennaio 1919 un totale di 1.354.701. |
| Modello | U.S. Rifle, cal. .30, Model of 1917. |
| Tipo | Fucile ad otturatore girevole scorrevole. |
| Calibro | 30-06 (7,62x63). |
| Canna | Lunghezza 665 mm; rigatura a 4 principi ad andamento destrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio integrato dalla capacità di 5 colpi caricabile mezzo apposite lastrine. |
| Peso dello scatto | Circa 2.800 g. |
| Estrattore | Posizionato sulla testa dell’otturatore. |
| Espulsione | Automatica all'estrazione con fondello che picchia su perno. |
| Congegni di puntamento | Alzo tipo a diottra con regolazione fissa da “battaglia” e regolabile su cursore posto su base graduata da dalle 200 a 1600 yards. |
| Congegni di sicurezza | A leva posto sul lato destro della meccanica. |
| Lunghezza totale | 1.170 mm. |
| Peso | Circa 4.500 g. |
| Materiali | Acciaio per la meccanica; noce per i legni. |
| Numero di Catalogo Nazionale | 2331 |

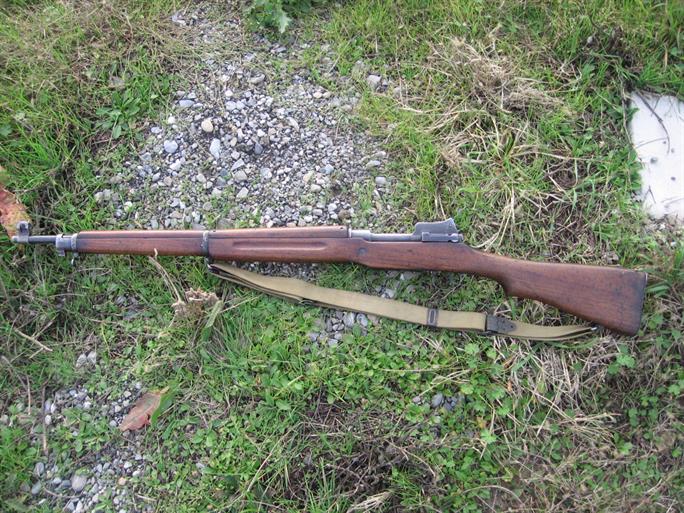

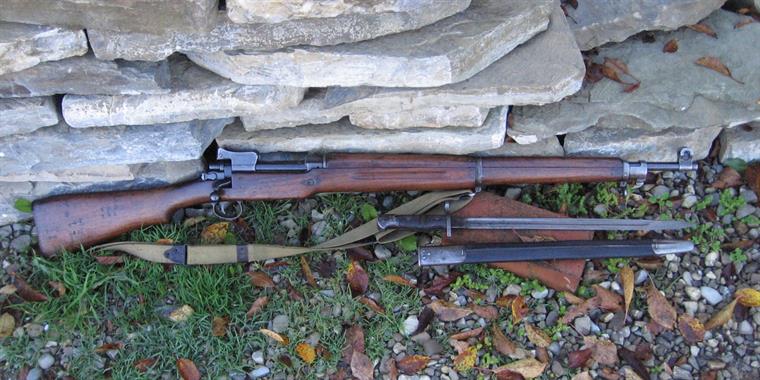

1 Foto del lato destro di un tipico U.S. Model 1917 del 1918 accompagnato dalla inseparabile baionetta Modello
1913 modificata e con fodero in cuoi militare inglese. Pure le baionette saranno fabbricate presso la Winchester
e la Remington e per riconoscerle dalle lame Modello 1907 per gli Enfield SMLE sono state incise due tacche in
entrambe i lati.

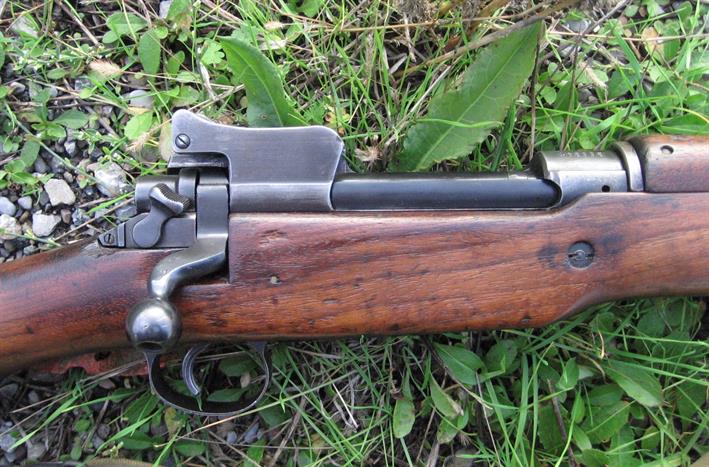

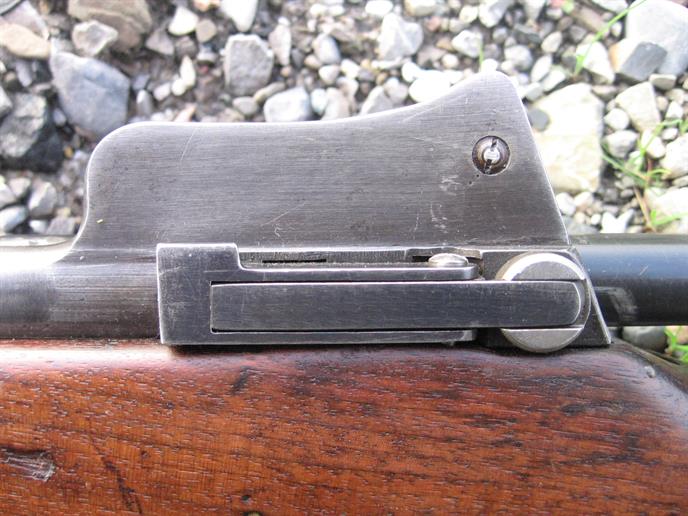

2 Particolare ravvicinato del castello del receiver sempre visto dal lato destro. Sono perfettamente visibili la
sicura, l'otturatore in chiusura, il castello centrale e il ponticello paragriletto dalla particolare forma allungata verso
il davanti.

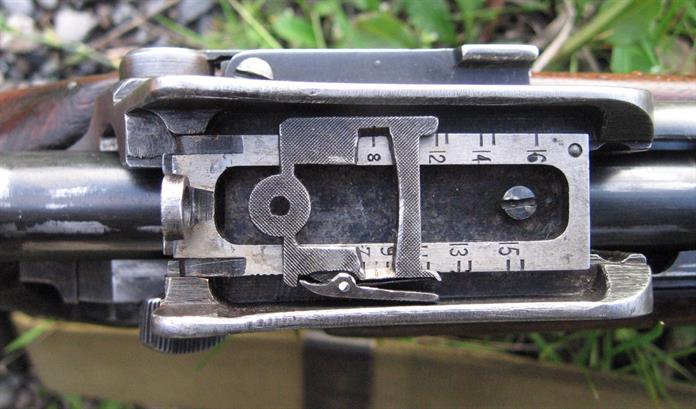

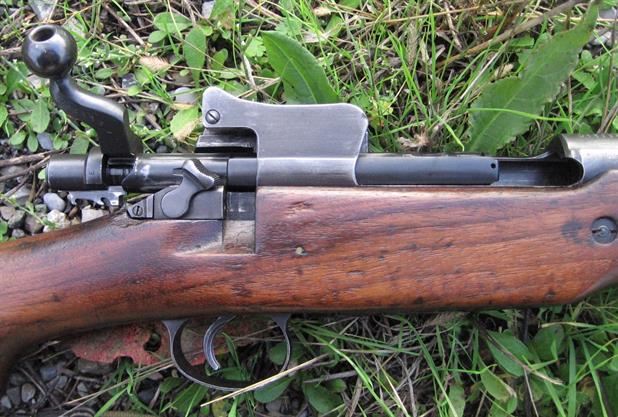

3 Stavolta la meccanica vista in apertura con lo scanso di incastro nella calciatura perfettamente visibile e il
manubrio dell'otturatore sagomato con una piega estremamente elegante ed il pomello cavo.

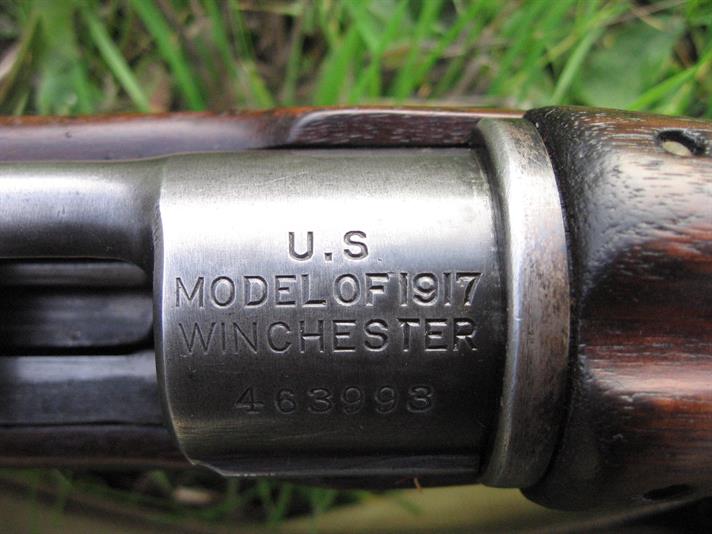

4 I marchi presenti sul receiver indicano il modello, il fabbricante e presentano il numero di serie.

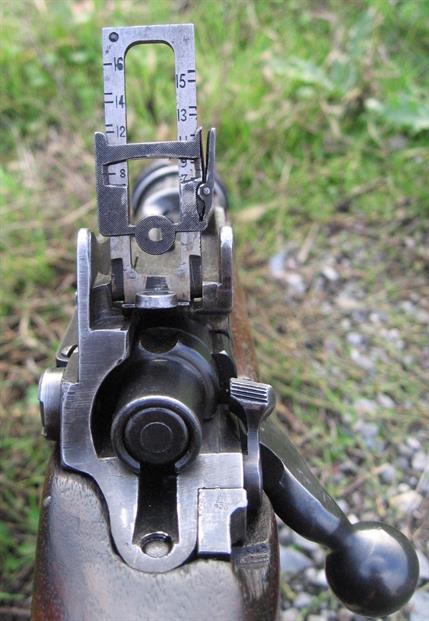

5 Gli organi di mira con la diottra posteriore completamente estesa per il tiro a lunga distanza fino a 1600 yards.
6 In questa immagine vediamo la diottra in posizione abbassata per consentire l'uso della tacca di mira da
battaglia tarata a 300 yards.

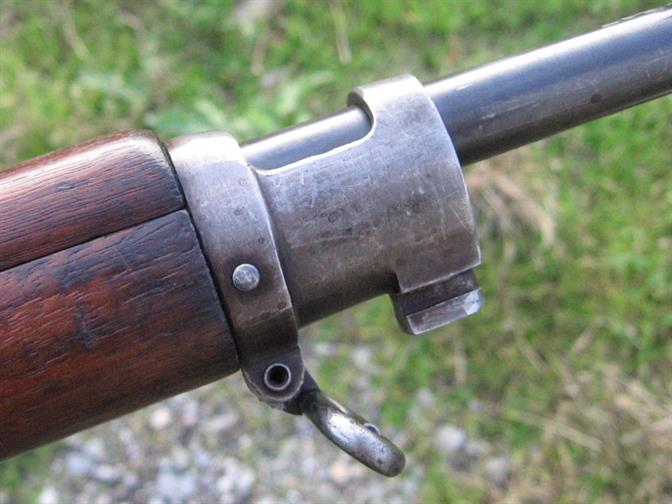

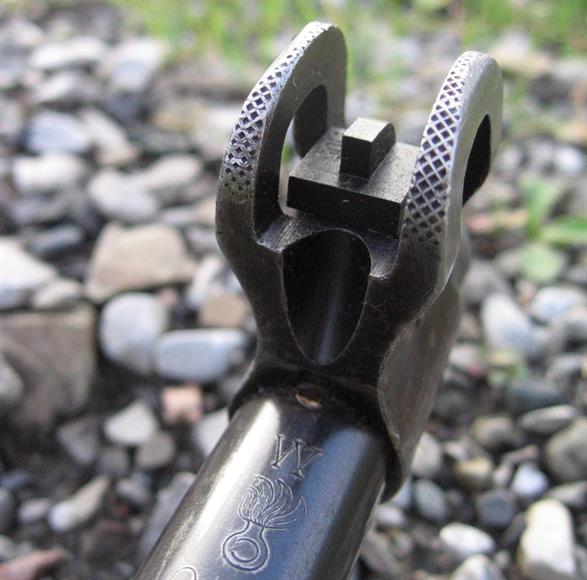

7 L'imponente struttura del mirino con le due ali protettive e la base saldata sulla canna stessa.

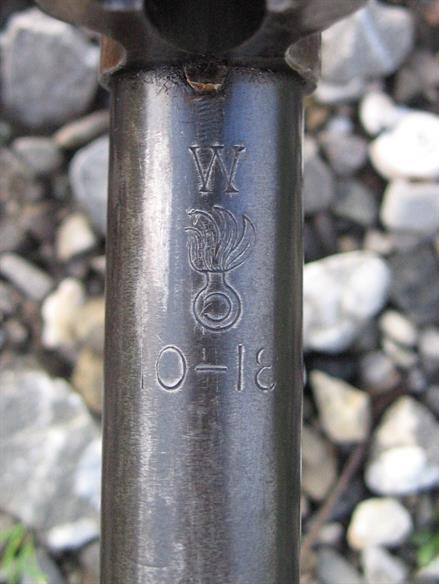

8 La tipica marchiatura sulle canne dei P-17: l'iniziale del fabbricante del fucile (W= Winchester), la flaming bomb
militare statunitense e la data indicante il Novembre del 1918 ( 10-18).
10 La leva di fermo laterale usata per bloccare l'otturatore direttamente al receiver mutuata dai fucili modello
Mauser.

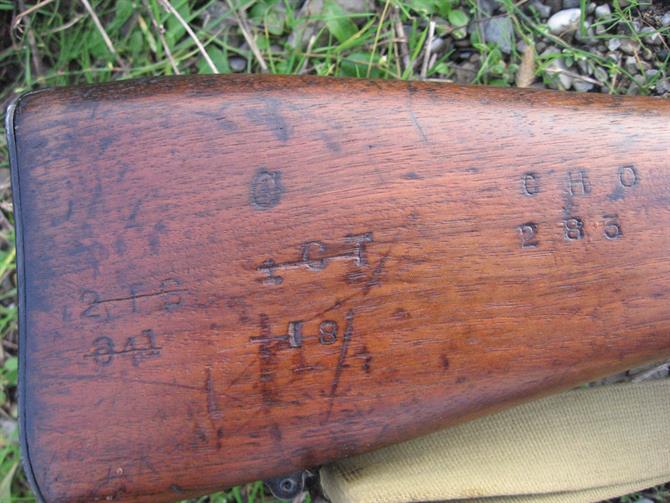

11 Sul lato destro della pala del calcio sono impressi i marchi reggimentali di reparto non ancora identificati ( non
abbiamo sino ad ora ricevuto notizie utili da collezionisti nord americani di nostra conoscenza per riconoscere le
unità indicate) e il marchi di proprietà delle forze armate dei Dominions del Canada.
12 Il fucile visto dal lato sinistro con montata una cinghia tipo Kern in cordura che era, insieme alla Modello 1907
in cuoi, una delle due bretelle standard per il P-17 sia durante la Grande Guerra che nel secondo conflitto
mondiale.
