Fabbrica Arsenale di Terni, Fabbrica Armi Gardone, Beretta e Fnab  dal 1938 al 1940)
Modello Moschetto Mod. 38 TS cal. 7,35mm
Tipo Fucile ad otturatore girevole scorrevole tipo Mannlicher-Carcano.
Calibro 7,35x51
Canna Lunghezza 450 mm; rigatura a 4 principi ad andamento destrorso.
Sistema di percussione Diretto.
Alimentazione Per mezzo di piastrine tipo Mannlicher da sei colpi.
Peso dello scatto Circa 2.800g.
Estrattore Posizionato sulla testa dell’otturatore.
Espulsione Automatica all'estrazione con fondello che picchia su perno.
Congegni di puntamento Alzo a tacca di mira fissa settata 200 metri.
Congegni di sicurezza Sicura a tubicino tipo Carcano.
Lunghezza totale 920 mm
Peso 3.100 g (circa)
Materiali Acciaio per la meccanica; noce o faggio per i legni.
Descrizione foto, clicca sui numeri per la visualizzazione:

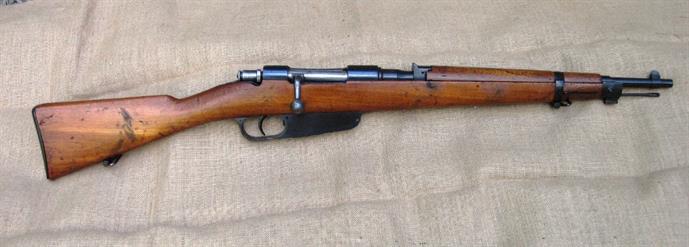

1 Lato destro.

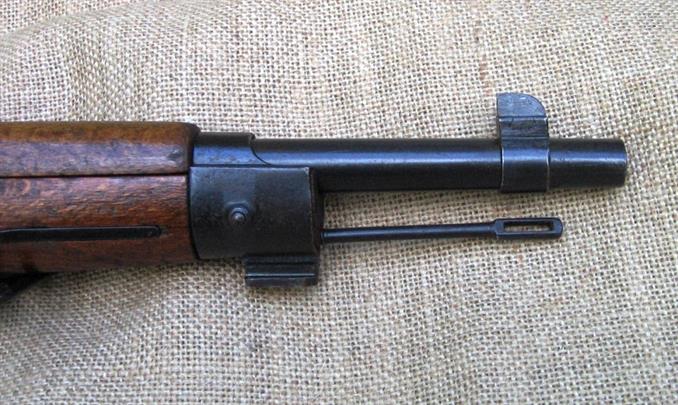

2 Parte terminale canna con mirino, attacco baionetta, bacchetta di pulizia e fascetta superiore.

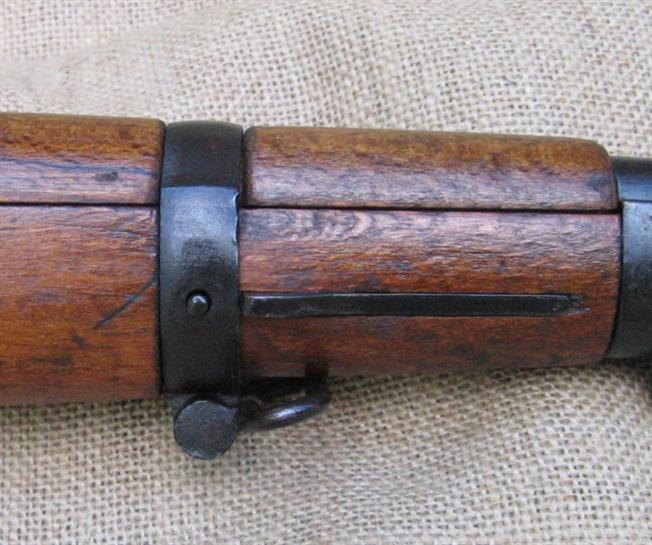

3 La fascetta mediana trattenuta dalla classica molla a lamina.

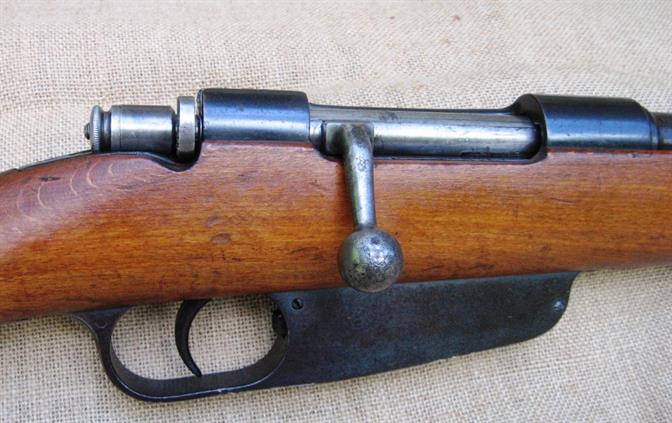

4 La meccanica con otturatore a manubrio piegato finito in bianco e la scatola serbatoio.

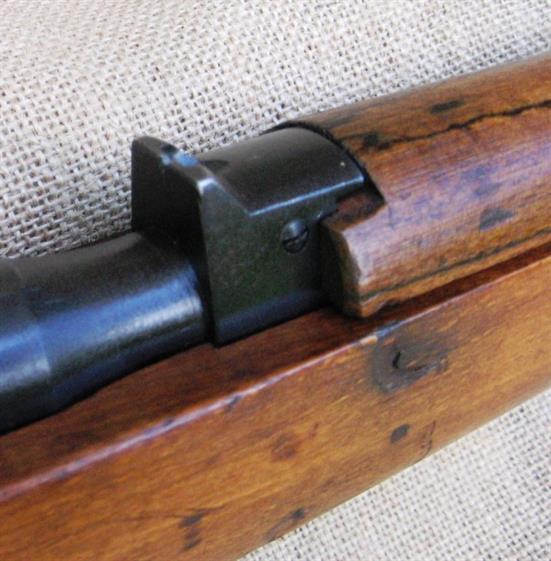

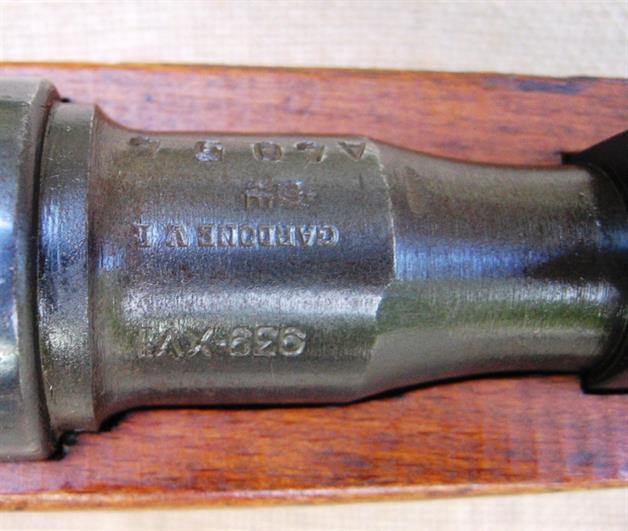

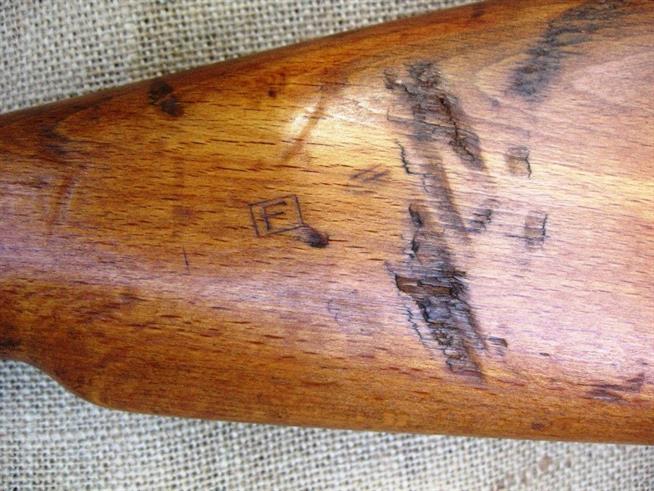

5 La tacca di mira fissa settata per il tiro a 200 metri.                                                                                      6 I marchi sulla camera di cartuccia: anno di fabbricazione secondo calendario (1939) e in numeri romani XVI (16 anno dell’era fascista dalla Marcia su Roma del 1922).                                                                       7 Punzone lato destro della pala del calcio

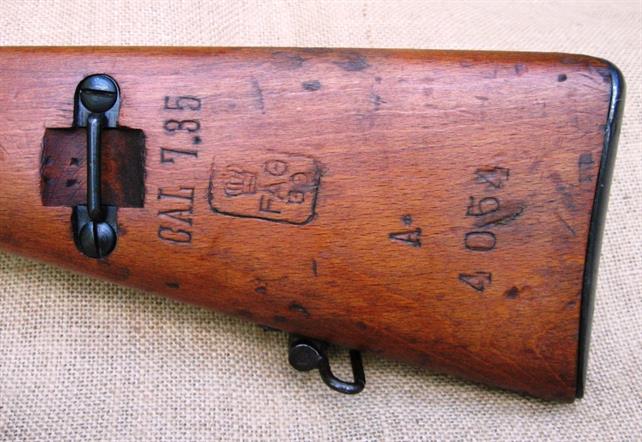

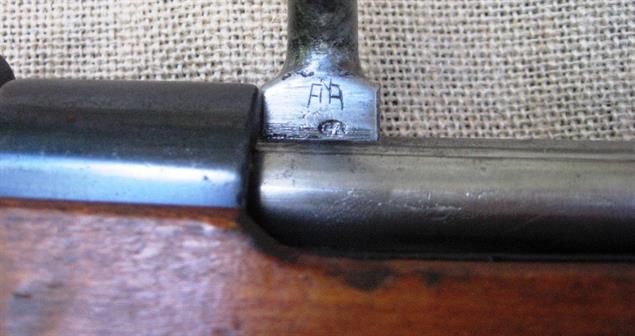

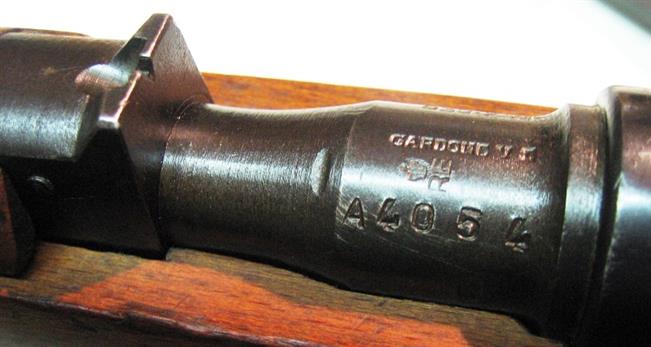

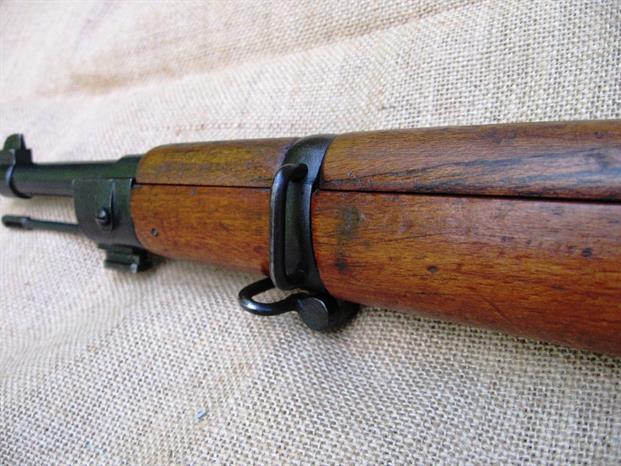

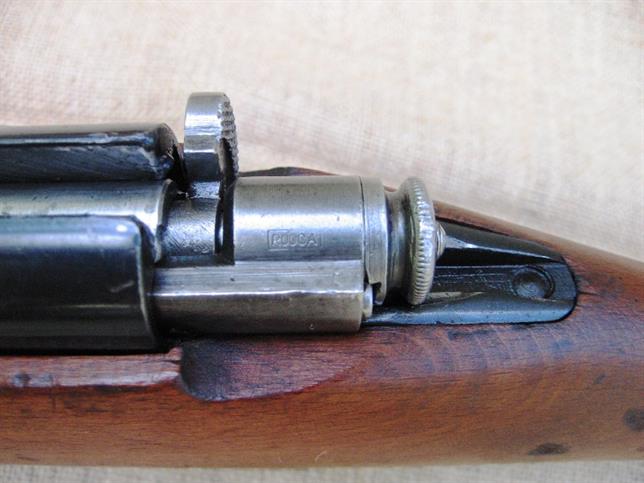

8 I marchi distintivi posti sul lato sinistro della pala. Sono riportati: il calibro, il cartiglio del fabbricante con anno ( FAG 39) e numero di matricola.                                                                                                             9 Particolare dell’attacco laterale per la cinghia sulla fascetta mediana.                                                        10 Marchio del sub fornitore ROCCA posto sul nottolino posteriore dell’otturatore.                                       11 Al di sotto della base del manubrio il marchio della FNA di Brescia.                                                         12 La matricola e lo stemma del Regio Esercito (RE con corona) posti sulla sommità della camera di cartuccia come la scritta Gardone V.T.                                                                                                           13 Foto finale lato sinistro.
