| Fabbrica | Fabrica Nationa de Armas Mexico D.F. dal 1930 al 1935 circa 40.000 esemplari. |
| Modello | Modelo 1910. |
| Tipo | Fucile ad otturatore girevole scorrevole. |
| Calibro | 7x57 Mauser. |
| Canna | 740mm; 4 principi ad andamento destrorso. |
| Sistema di percussione | Diretto e centrale. |
| Alimentazione | Serbatoio integrato da 5 colpi caricabile per mezzo di apposita lastrina. |
| Peso dello scatto | 2.500 g. |
| Estrattore | Posto sulla testa dell’otturatore. |
| Espulsione | Automatico all’arretramento completo dell’otturatore il fondello della cartuccia entra in contatto con un perno. |
| Congegni di puntamento | Alzo a ritto graduato con cursore e tacca fissa tarato da 300 a 1800 metri. |
| Congegni di sicurezza | Sicura a bandiera tipo mauser a tre posizioni. |
| Lunghezza totale | 1.235 mm. |
| Peso | 4.000 g. |
| Materiali | Acciaio: faccio o essenze messicane per i legni. |
| Numero di Catalogo Nazionale | 15819 |
Descrizione foto, clicca sui numeri per la visualizzazione:
1.Lato destro.

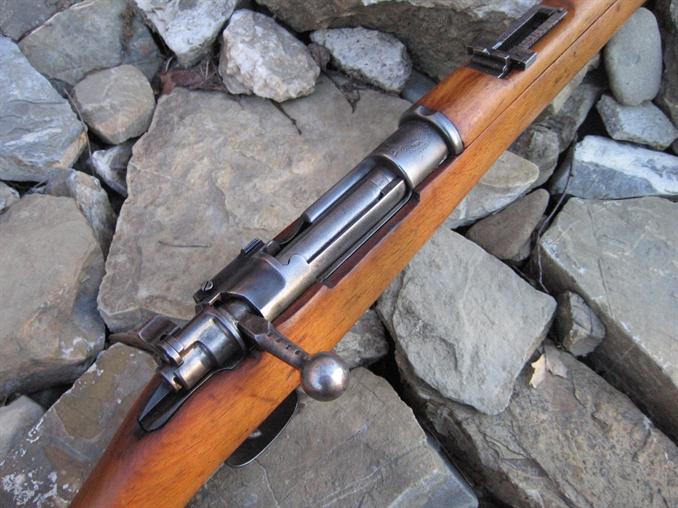

2.La meccanica vista dall’alto.
3.Otturatore in chiusura visto dall’alto ed in chiusura. Si nota sulla camera di cartuccia il crest indicante la fabbrica di provenienza e l’anno di produzione.
4.Gli organi di mira abbassati per l’impiego della tacca fissa dei 300metri.
5.Particolare matricola riportata sul lato sinistro della camera di cartuccia.
6.Il gruppo del castello visto dal lato sinistro tipico per un arma di derivazione Mauser 1898.
7.La parte terminale della canna con: fascetta superiore ospitante attacco baionetta, bacchetta di pulizia e mirino.
8.In fine il fucile M1910 visto dal lato sinistro.
2.La meccanica vista dall’alto.
3.Otturatore in chiusura visto dall’alto ed in chiusura. Si nota sulla camera di cartuccia il crest indicante la fabbrica di provenienza e l’anno di produzione.
4.Gli organi di mira abbassati per l’impiego della tacca fissa dei 300metri.
5.Particolare matricola riportata sul lato sinistro della camera di cartuccia.
6.Il gruppo del castello visto dal lato sinistro tipico per un arma di derivazione Mauser 1898.
7.La parte terminale della canna con: fascetta superiore ospitante attacco baionetta, bacchetta di pulizia e mirino.
8.In fine il fucile M1910 visto dal lato sinistro.
chiudi

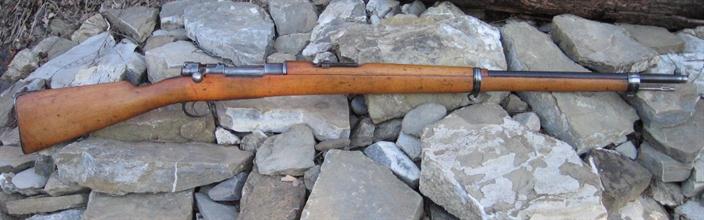

Lato destro.
chiudi
La meccanica vista dall’alto.
chiudi

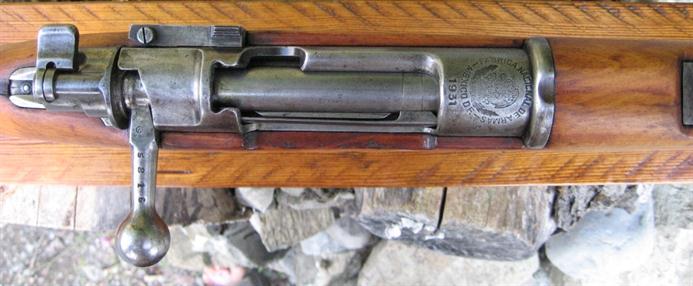

Otturatore in chiusura visto dall’alto ed in chiusura.
Si nota sulla camera di cartuccia il crest indicante la fabbrica di provenienza e l’anno di produzione.
Si nota sulla camera di cartuccia il crest indicante la fabbrica di provenienza e l’anno di produzione.
chiudi

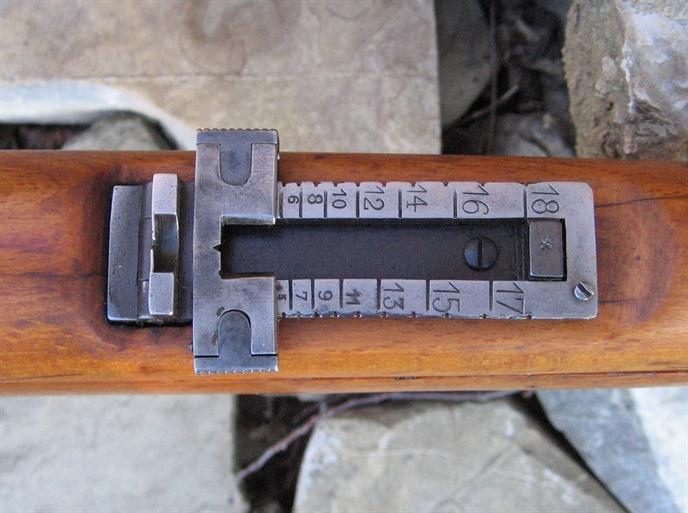

Gli organi di mira abbassati per l’impiego della tacca fissa dei 300metri.
chiudi

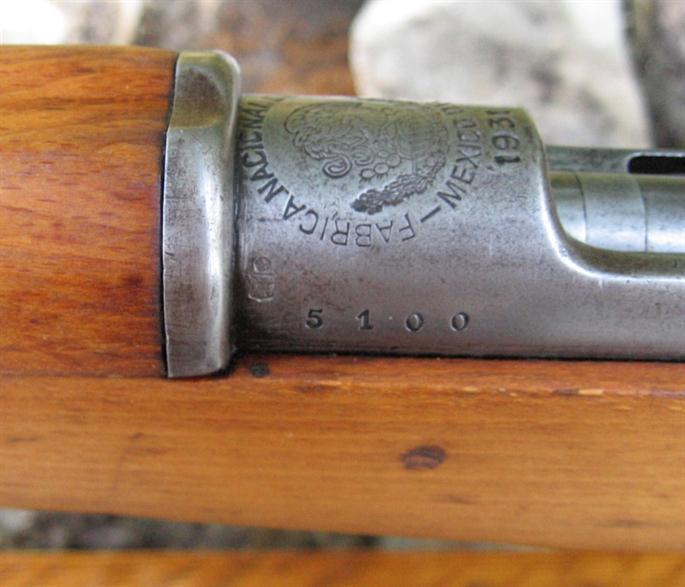

Particolare matricola riportata sul lato sinistro della camera di cartuccia.
chiudi

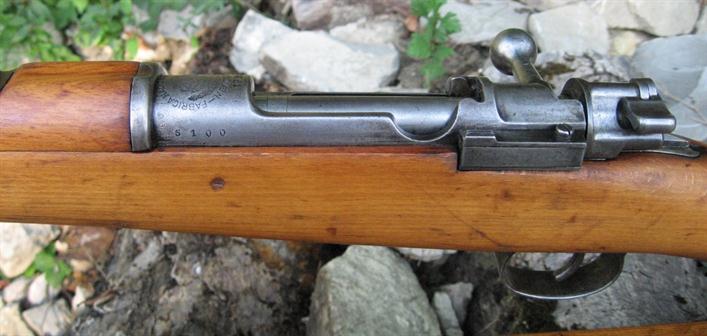

Il gruppo del castello visto dal lato sinistro tipico per un arma di derivazione Mauser 1898.
chiudi

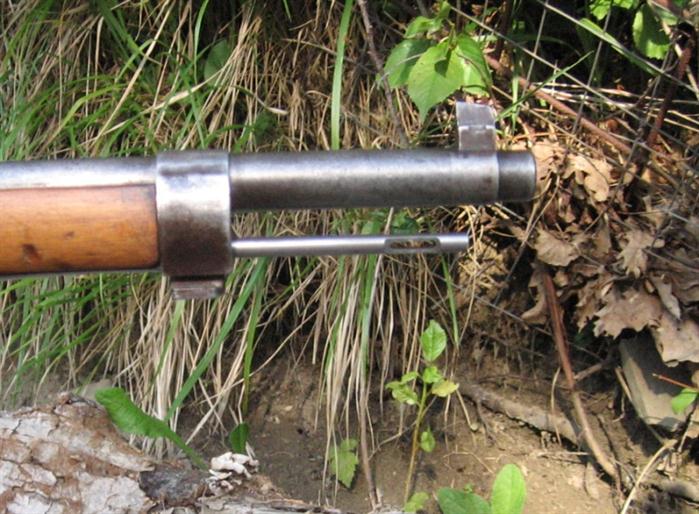

La parte terminale della canna con: fascetta superiore ospitante attacco baionetta, bacchetta di pulizia e mirino.
chiudi

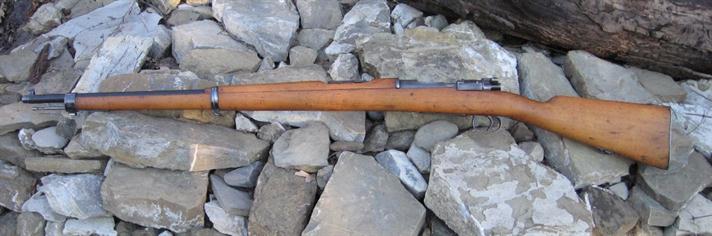

In fine il fucile M1910 visto dal lato sinistro.
