Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Ceska Zobrojovska , Brno ( Cecoslovacchia) prodotti circa 200.000 esemplari.
Modello Mauser Modello 1898/29 ( Modello Anno 1309).
Tipo Fucile ad otturatore girevole scorrevole tipo Mauser.
Calibro 8x57IS
Canna Lunghezza 830 mm; rigatura a 4 principi ad andamento destrorso.
Sistema di percussione Diretto.
Alimentazione Serbatoio integrato da 5 colpi caricabile con apposita lastrina metallica.
Peso dello scatto Circa 2.800 g.
Estrattore Posizionato sulla testa dell’otturatore.
Espulsione Automatica all'estrazione con fondello che picchia su perno.
Congegni di puntamento Alzo tarato da 100 a 2000 metri.
Congegni di sicurezza A bandiera a tre posizioni tipo Mauser.
Lunghezza totale 1.240 mm.
Peso 4.000 g. (circa)
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale 6735
1-Il Mauser Modello 1898/29 visto dal lato destro.
2-3- La meccanica vista dal lato destro e in posizione leggermente elevata. Le finiture dei ferri sono   degne delle migliori armi dell’epoca.

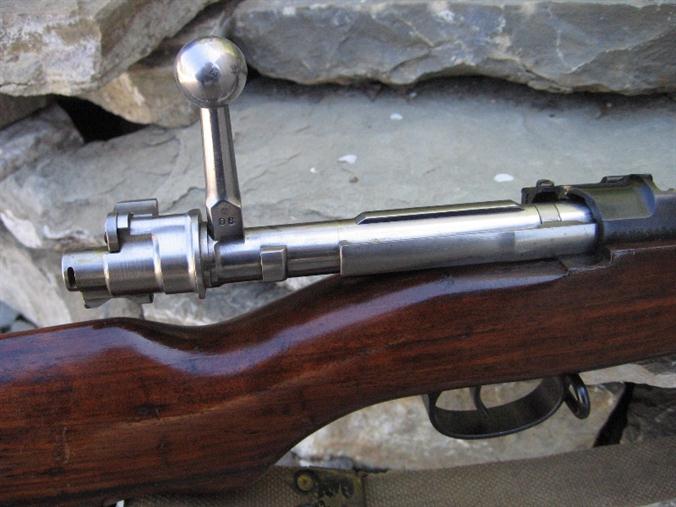

4-L’otturatore aperto.
5-6- La “lingua” dell’elevatore del serbatoio e incavo entrata camera di cartuccia.
7-Sul lato sinistro è riportata la matricola e l’indicazione della fabbrica e del modello in caratteri farsi: “fucile modello 1309 fabbricato nella fabbrica di Brno”.
8-Il crest della dinastia degli Scià i Pahlavi.
9-L’alzo tarato dai 100 ai 2000 metri.
10- La parte terminale della canna con le caratteristiche alette laterali per la protezione del mirino.
11-La fascetta mediana con l’anello per la cinghia superiore.
12-Lato destro della pala del calcio con il caratteristico dischetto e la matricola riportata.
13-Il gancio per il fascio d’armi ospitato del bocchino superiore.
14-Il fucile visto dal lato sinistro.
