| Fabbrica | Arsenale di St. Etienne. |
| Modello | MAS M.le 36 LG48. |
| Tipo | Fucile ad otturatore girevole-scorrevole. |
| Calibro | 7,5x54 MAS. |
| Canna | Lunga 58 cm. |
| Sistema di percussione | Centrale. |
| Alimentazione | Serbatoio integrato da 5 colpi. |
| Peso scatto | 3,7 Kg. |
| Estrattore | Posto sulla testa dell’otturatore a mo di unghia che trattiene la base del bossolo. |
| Congegni di puntamento | Alzo a cursore con diotra tarato da 200 a 1200 metri. |
| Lunghezza totale | 102 cm |
| Peso | 3,80 Kg |
| Materiali | Acciaio; noce e faggio per legni. |
| Numero di Catalogo Nazionale | 3423 |
Descrizione foto, clicca sui numeri per la visualizzazione:

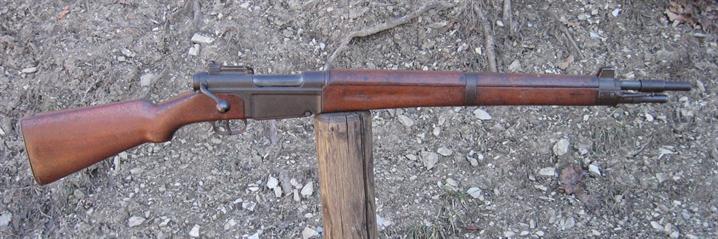

1 Vista lato sinistro.

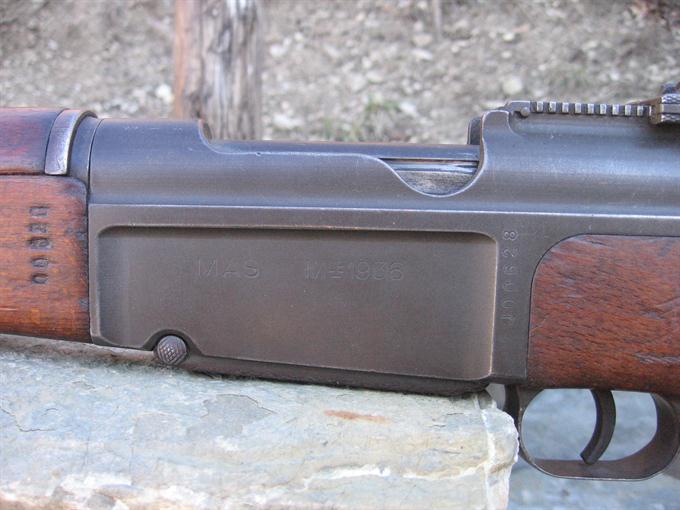

2 Come abitudine anche sulla versione LG48 nella parte sinistra della scatola culatta sono riportati i marchi indicanti il modello e la matricola.

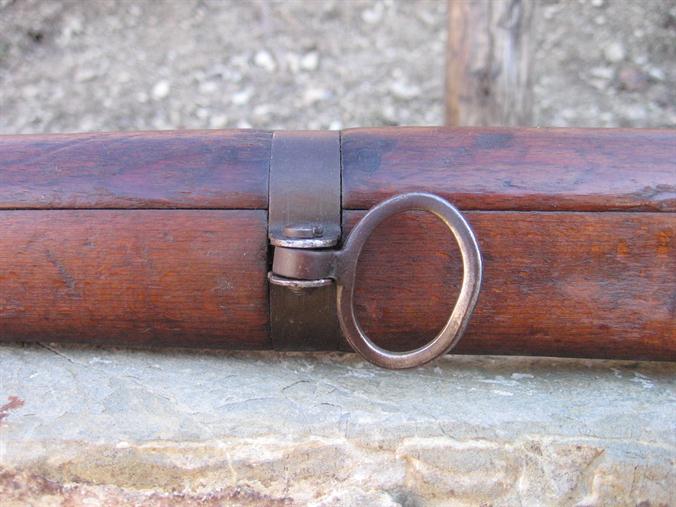

3 Anello attacco cinghia superiore.

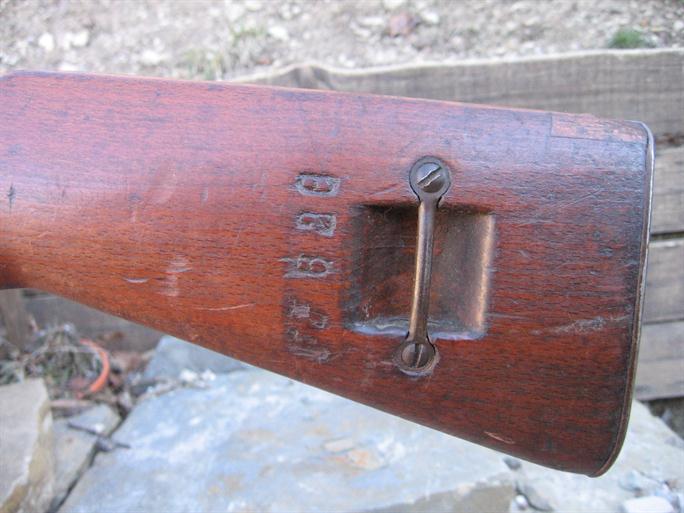

4 Attacco cinghia inferiore posto su calciolo.

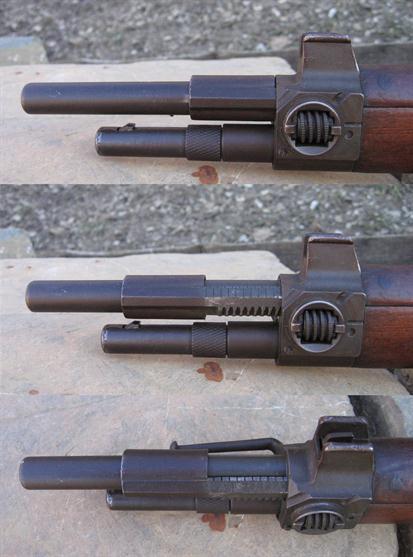

5, 6, 7 Particolare del sistema di regolazione dell’alzo lancia granate, incompleto sull’arma, prima non in uso, in uso e visto dall’alto. Le ali paramirino sono del primo tipo usato sui MAS36.

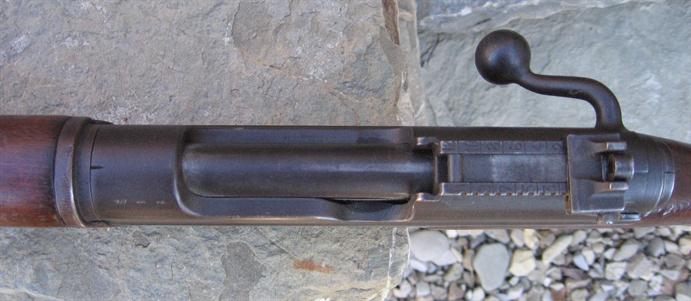

8 La meccanica vista dall’alto.

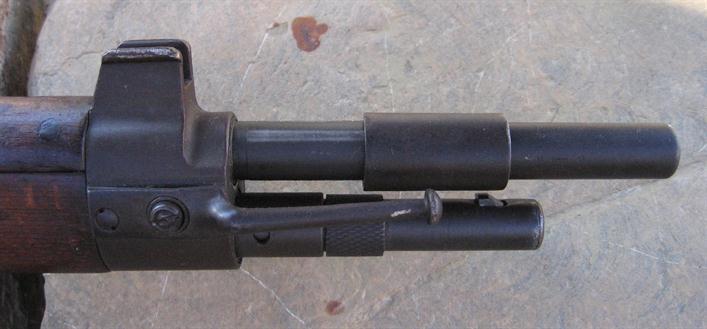

9 La parte terminale della canna dal lato destro ci permette di apprezzare la presenza del gancio del fascio d’armi.

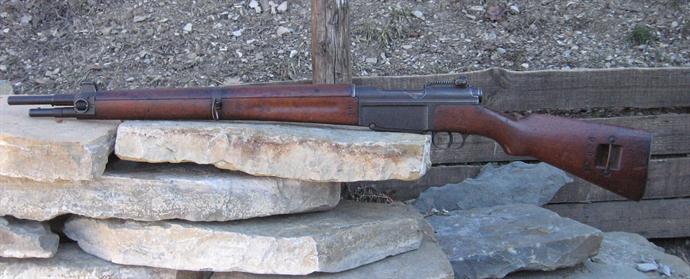

10 Foto dell’arma intera dal lato destro.
2 Come abitudine anche sulla versione LG48 nella parte sinistra della scatola culatta sono riportati i marchi indicanti il modello e la matricola.
3 Anello attacco cinghia superiore.
4 Attacco cinghia inferiore posto su calciolo.
5, 6, 7 Particolare del sistema di regolazione dell’alzo lancia granate, incompleto sull’arma, prima non in uso, in uso e visto dall’alto. Le ali paramirino sono del primo tipo usato sui MAS36.
8 La meccanica vista dall’alto.
9 La parte terminale della canna dal lato destro ci permette di apprezzare la presenza del gancio del fascio d’armi.
10 Foto dell’arma intera dal lato destro.
