| Fabbrica | Arsenale di Kongsberg ( Norvegia). |
| Modello | Krag-Jørgensen skarpskyttergevær M/1923. |
| Tipo | Fucile ad otturatore girevole scorrevole. |
| Calibro | 6,5 x 55 |
| Canna | Lunghezza 655 mm; rigatura a 4 principi ad andamento sinistrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio integrato da 5 colpi caricabile con cartucce sciolte. |
| Peso dello scatto | Circa 3.200 g. |
| Estrattore | Posizionato sulla testa dell’otturatore. |
| Espulsione | Automatica all'estrazione con fondello che picchia su perno. |
| Congegni di puntamento | Diotra da tiro M/1923. |
| Congegni di sicurezza | Sicura a bandiera a due posizioni tipo mauser. |
| Lunghezza totale | 1.170 mm. |
| Peso | 4.200 g. (circa) |
| Materiali | Acciaio per la meccanica; noce e faggio per i legni. |
| Numero di Catalogo Nazionale | 17074 |
Descrizione foto, clicca sui numeri per la visualizzazione:

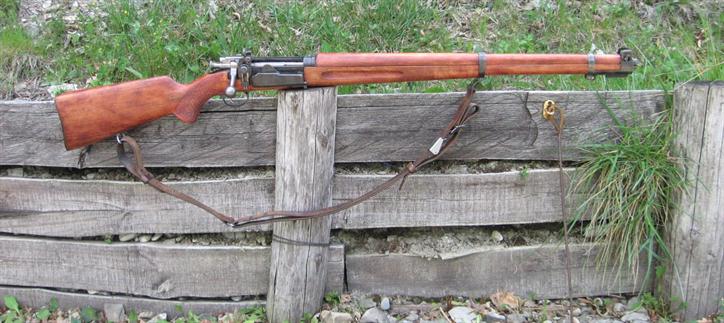

1-Il fucile Krag-Jørgensen Modello 1923 visto dal lato destro. La forma ricorda ancora di più, rispetto alla carabina M1912 e varianti, quella degli enfield N°1 MkIII inglesi del periodo.

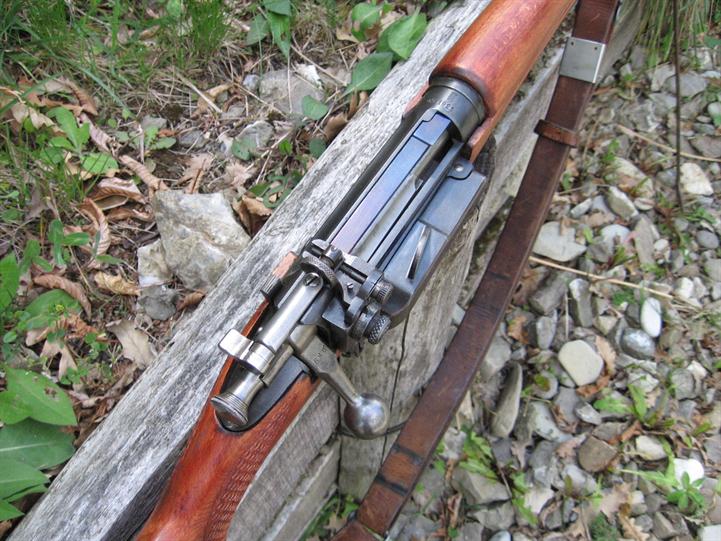

2- La meccanica in chiusura vista dall’alto.

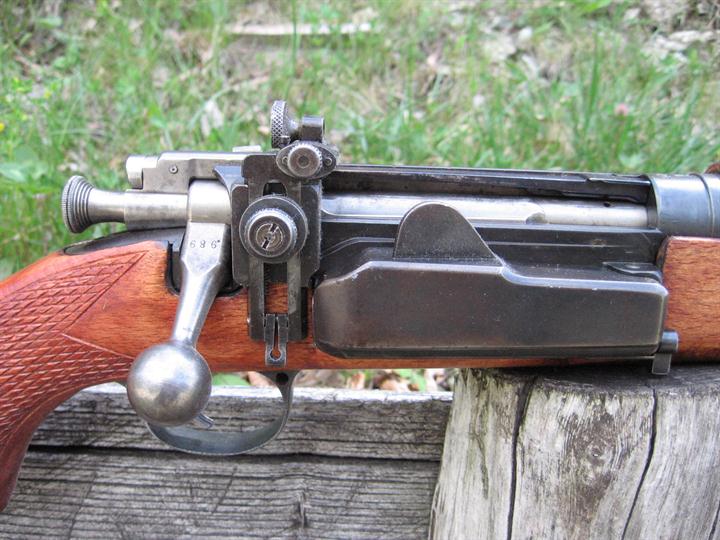

3-Particolare della scatola di culatta vista dal lato destro con: sportello laterale per il serbatoio, l’otturatore con il tipico pomello del manubrio e il sistema della diotra M/1923 per la munizione Spitzer Tipo 1923.

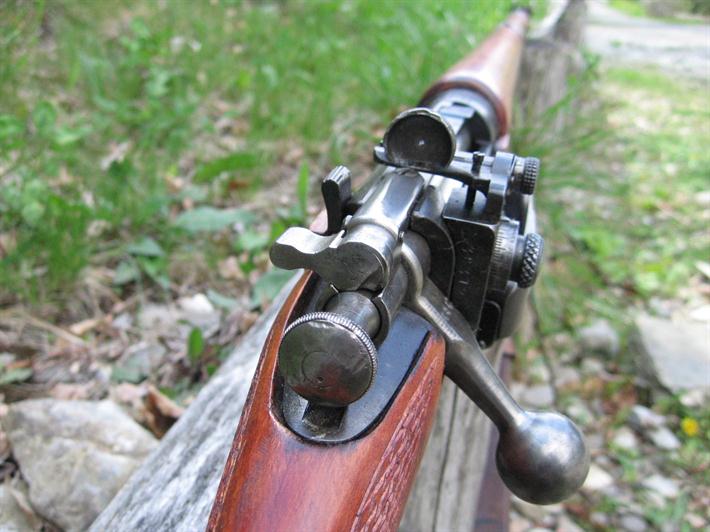

4-La meccanica vista da dietro che consente di riconoscere: la leva di sicura del tipo a bandiera e il sistema di regolazione e mira della diotra unico organo di mira presente e concepito per quest’arma.

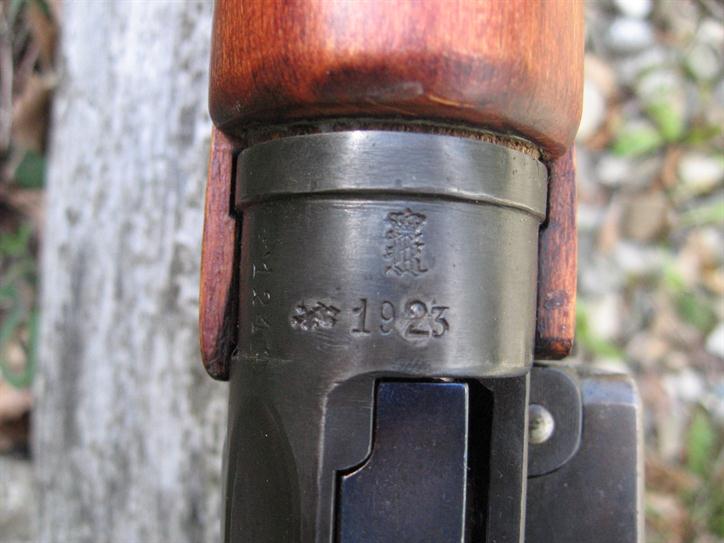

5- Gli immancabili marchi sulla camera di cartuccia con l’anno impresso, lo stemma dell’arsenale di Kongsberg, il leone rampante e sul lato sinistro la matricola a tre cifre.

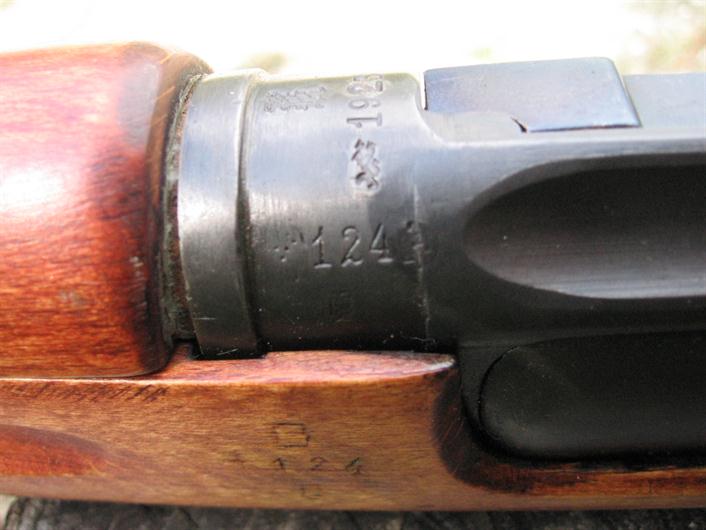

6- I marchi del lato sinistro in maggiore evidenza e riportati pure sulla calciatura. L’ M/23 qui usato è uno dei 320 nati per le forze armate norvegesi. Dopo la seconda guerra mondiale subì alcune riparazioni e riarsenalizzazione sia in ambito militare sia civile.

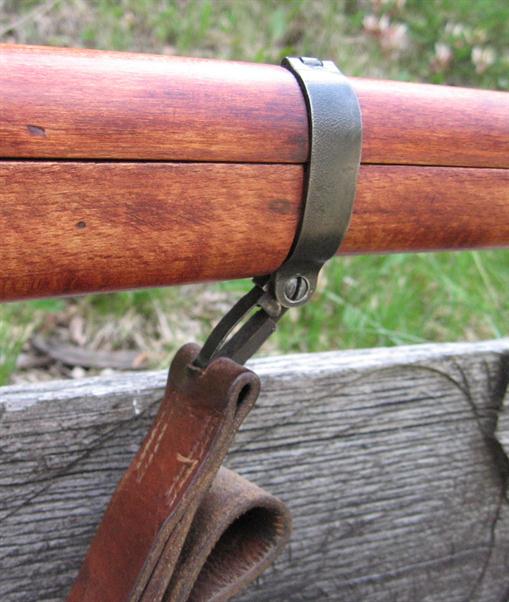

7-Il gancio rapido superiore della cinghia da tiro in cuoio.

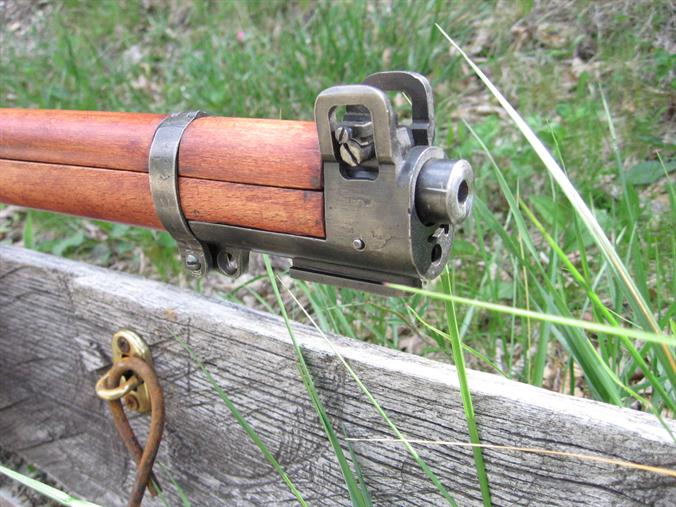

8-La volata con il robusto bocchino superiore dotato delle tipiche alette di protezione, il mirino spostabile in deriva, il foro per la bacchetta di pulizia e il taglio lungo usato per l’inserimento del tappo di volata impiegato su questo modello di fucile.

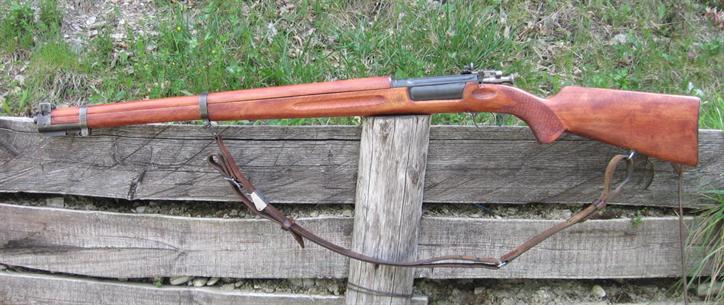

9-In fine foto dal lato sinistro. Cosa rara a vedersi in un arma militare è la zigrinatura de legni nell’impugnatura a pistola tipica di questo modello sia nella produzione civile che militare.
