Descrizione foto, clicca sui numeri per la visualizzazione:
1-La Carabina Krag Modello 1812/1918 visto dal lato destro. Come aspetto generale può ricordare una variante del Krag accoppiata ad un SMLE N°1 MkIII inglese.
2-Meccanica in chiusura vista dall’alto. L’otturatore non è del tipo a pomello del manubrio piazzo e zigrinato ma tondeggiante. Modifica apportata in seguito durante la vita operativa del fucile.
3-Volata della canna con una delle decine di varianti di tappi copri voltata in ottone. Ben riconoscibile è il sistema del bocchino superiore tipo 1918 creato appositamente per evitare rotture dei legni durante l’addestramento con le baionette.
4-5. Il sistema di alzo concepito per l’uso della cartuccia M/1923 si nota perfettamente uno strano piolo metallico sull’asta copricanna questo aveva lo scopo di evitare che, con l’alzo abbattuta alla mira di battaglia, rovinasse la calciatura.
6-Come nel M/1894 Lang Krag anche la M1912-18, una della 5000 uscite dalle ufficine escludendo la produzione civile, ha sulla camera di cartuccia il marchi di Kongsberg, l’anno di fabbricazione, punzone di accettazione militare e la matricola( l’arma fu in dotazione al 1° Reggimento di Fanteria).
7-8- 9- Particolare degli attacchi per la cinghia posti sull’unica fascetta, sul ponticello e sotto la pala del calcio.
10- In conclusione la Krag-Jørgensen Karabin M71912-18 vista dal lato sinistro.
Per maggiori informazioni: http://www.exordinanza.net/schede/Krag-norvegesi.htm
2-Meccanica in chiusura vista dall’alto. L’otturatore non è del tipo a pomello del manubrio piazzo e zigrinato ma tondeggiante. Modifica apportata in seguito durante la vita operativa del fucile.
3-Volata della canna con una delle decine di varianti di tappi copri voltata in ottone. Ben riconoscibile è il sistema del bocchino superiore tipo 1918 creato appositamente per evitare rotture dei legni durante l’addestramento con le baionette.
4-5. Il sistema di alzo concepito per l’uso della cartuccia M/1923 si nota perfettamente uno strano piolo metallico sull’asta copricanna questo aveva lo scopo di evitare che, con l’alzo abbattuta alla mira di battaglia, rovinasse la calciatura.
6-Come nel M/1894 Lang Krag anche la M1912-18, una della 5000 uscite dalle ufficine escludendo la produzione civile, ha sulla camera di cartuccia il marchi di Kongsberg, l’anno di fabbricazione, punzone di accettazione militare e la matricola( l’arma fu in dotazione al 1° Reggimento di Fanteria).
7-8- 9- Particolare degli attacchi per la cinghia posti sull’unica fascetta, sul ponticello e sotto la pala del calcio.
10- In conclusione la Krag-Jørgensen Karabin M71912-18 vista dal lato sinistro.
Per maggiori informazioni: http://www.exordinanza.net/schede/Krag-norvegesi.htm
| Fabbrica | Arsenale di Kongsberg ( Norvegia). |
| Modello | Krag-Jørgensen Karabin M/1912-18 |
| Tipo | Fucile ad otturatore girevole scorrevole. |
| Calibro | 6,5 x 55 |
| Canna | Lunghezza 610 mm; rigatura a 4 principi ad andamento sinistrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio integrato da 5 colpi caricabile con cartucce sciolte. |
| Peso dello scatto | Circa 3.200 g. |
| Estrattore | Posizionato sulla testa dell’otturatore. |
| Espulsione | Automatica all'estrazione con fondello che picchia su perno. |
| Congegni di puntamento | Alzo tarato da 100 a 2200 metri per la Palla Tipo-D (Spitzer M1923) . |
| Congegni di sicurezza | Sicura a bandiera a due posizioni tipo mauser. |
| Lunghezza totale | 1.105 mm. |
| Peso | 3.600 g. (circa) |
| Materiali | Acciaio per la meccanica; noce e faggio per i legni. |
| Numero di Catalogo Nazionale | 6736 |
chiudi

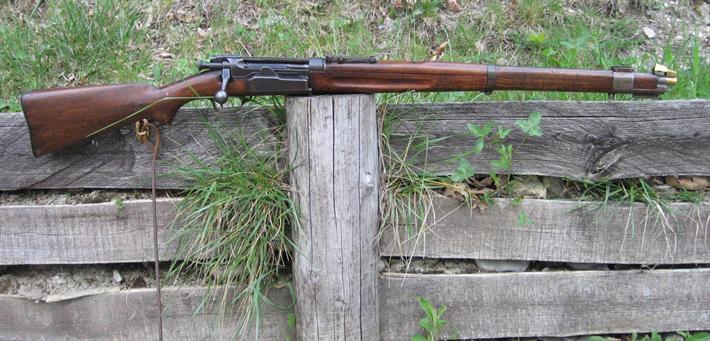

La Carabina Krag Modello 1812/1918 visto dal lato destro. Come aspetto generale può ricordare una variante del Krag accoppiata ad un SMLE N°1 MkIII inglese.
chiudi

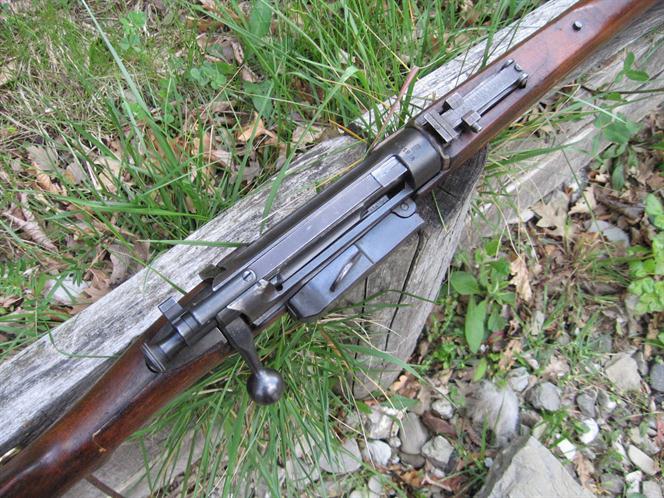

Meccanica in chiusura vista dall’alto. L’otturatore non è del tipo a pomello del manubrio piatto e zigrinato ma tondeggiante. Modifica apportata in seguito durante la vita operativa del fucile.
chiudi

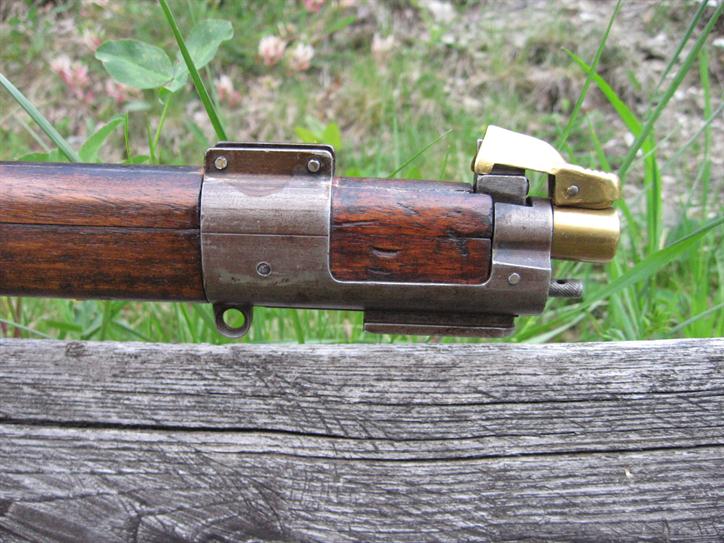

Volata della canna con una delle decine di varianti di tappi copri voltata in ottone. Ben riconoscibile è il sistema del bocchino superiore tipo 1918 creato appositamente per evitare rotture dei legni durante l’addestramento con le baionette.
chiudi

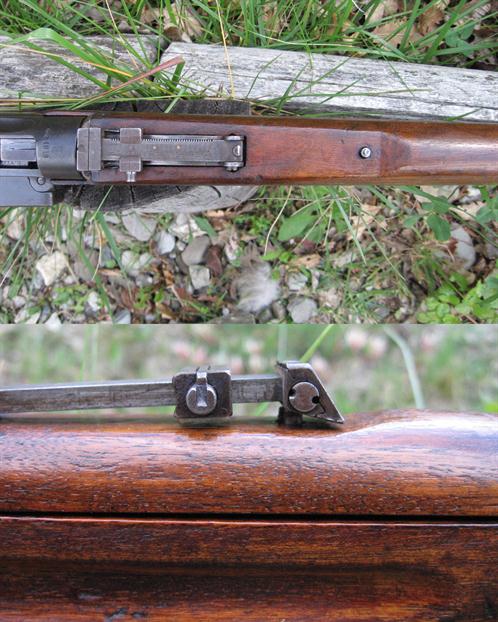

Il sistema di alzo concepito per l’uso della cartuccia M/1923 si nota perfettamente uno strano piolo metallico sull’asta copricanna questo aveva lo scopo di evitare che, con l’alzo abbattuta alla mira di battaglia, rovinasse la calciatura.
chiudi
Come nel M/1894 Lang Krag anche la M1912-18, una della 5000 uscite dalle ufficine escludendo la produzione civile, ha sulla camera di cartuccia il marchi di Kongsberg, l’anno di fabbricazione, punzone di accettazione militare e la matricola ( l’arma fu in dotazione al 1° Reggimento di Fanteria).
chiudi

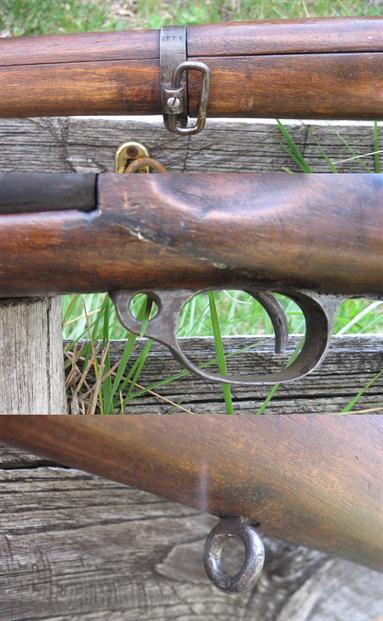

Particolare degli attacchi per la cinghia posti sull’unica fascetta, sul ponticello e sotto la pala del calcio.
chiudi

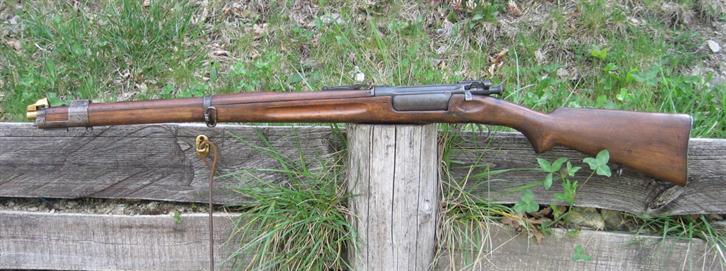

In conclusione la Krag-Jørgensen Karabin M71912-18 vista dal lato sinistro.
