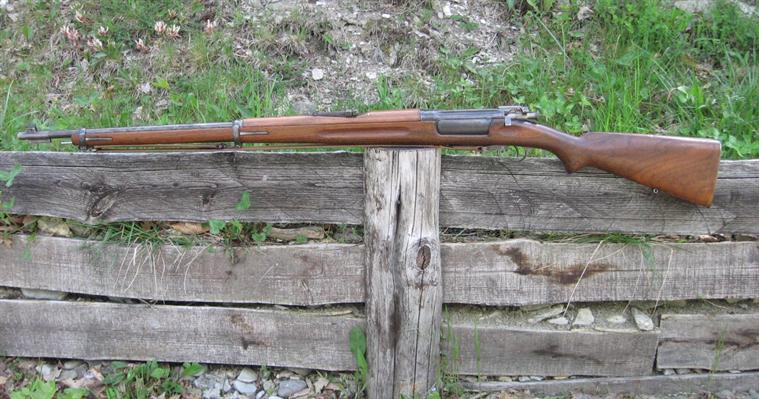

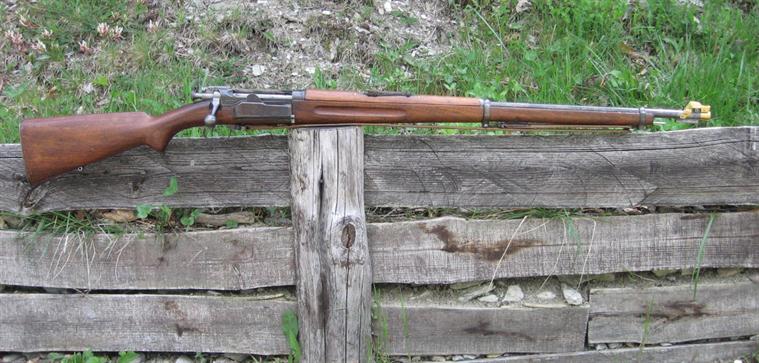

1-Il fucile Krag Modello 1894 visto dal lato destro. Caratteristica dell’arma il serbatoio apribile per mezzo di una “porta” laterale.

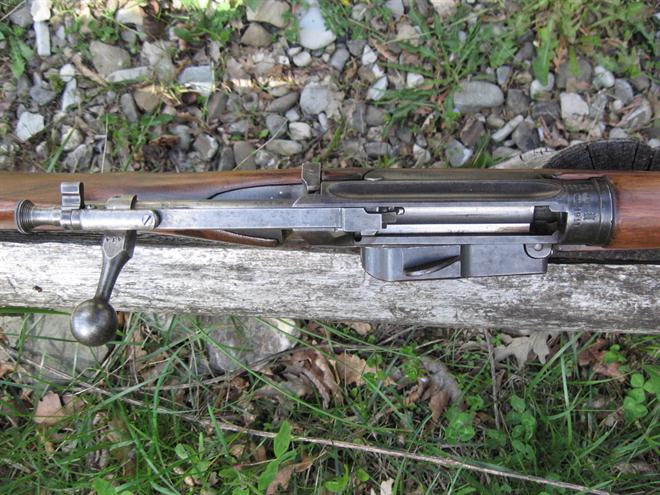

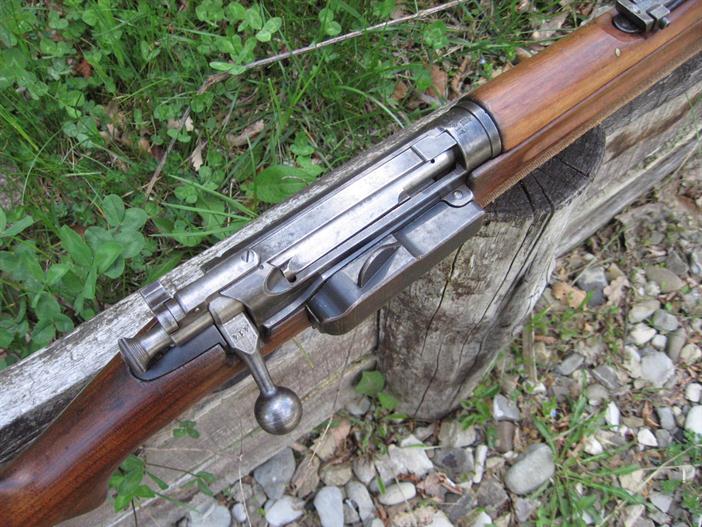

2-Meccanica in chiusura vista dall’alto. La parte superiore del serbatoio è ben in vista.

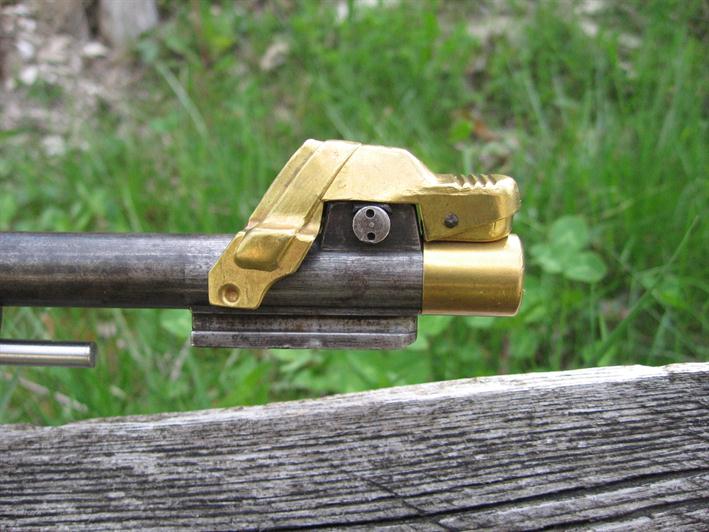

3- Volata della canna con una delle decine di varianti di tappi copri voltata in ottone o ferro usati dalle armi norvegesi.

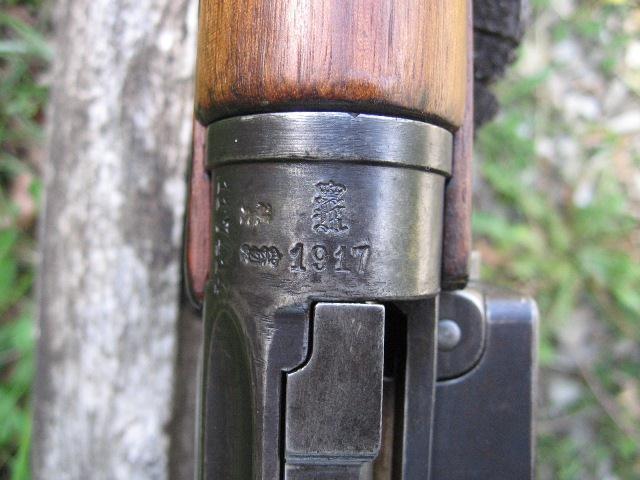

4-Sulla parte superiore della camera di cartuccia sono ospitati: la lettera K coronata simbolo dell’Arsenale di Kongsberg e l’anno di fabbricazione dell’arma. Sulla parte sinistra, sempre della culatta, marchi di accettazione militare, il leone rampante indicante la vendita dell’arma presso il mercato civile e la matricola. Dal numero di serie dell’arma abbiamo potuto risalire alla storia di questa prima del 1940 anno dell’invasione nazista della Norvegia: il fucile era in dotazione presso la guarnigione della fortezza costiera di Tønsberg nell’ Oslofjord.

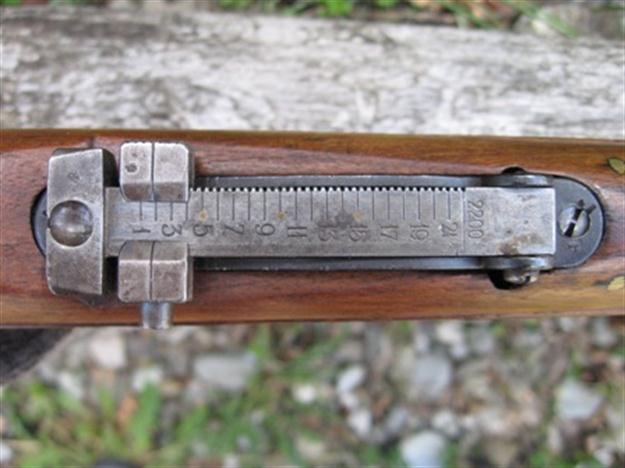

5-L’alzo del modello aggiornato per l’impiego della Munizione tipo 1923 con palla spitzer e tarato sino a 2200 metri.
6-La meccanica aperta permette di apprezzare la qualità della lavorazione.

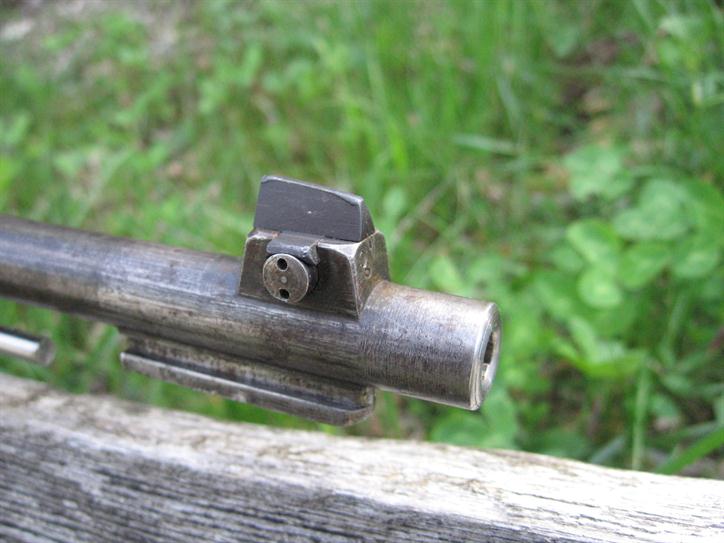

7- La volata con il mirino a V rovesciato posto su zoccolo e regolabile per mezzo di una vite e l’attacco della baionetta direttamente saldato.

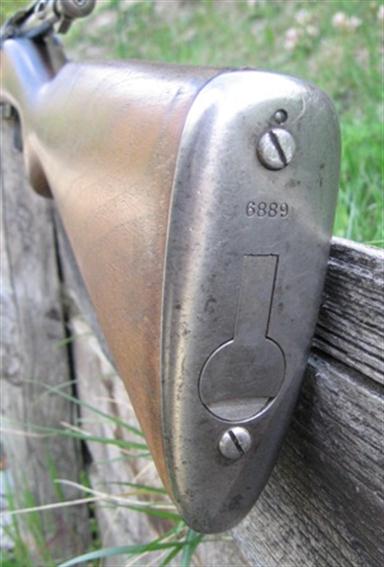

8-Il copri calciolo metallico ospita lo sportello che chiude i fori ospitanti in passato il kit di pulizia.

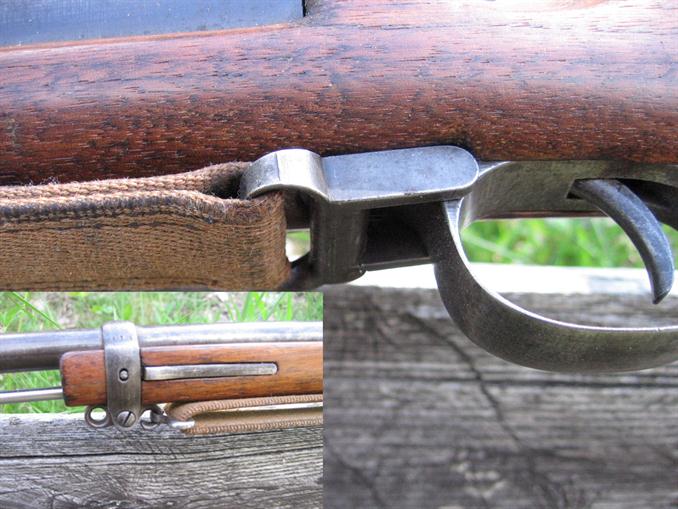

9,10-Il sistema di gancio superiore della cinghia in posizione di non uso, simile a quella dei Gew98 tedeschi, e l’aggancio rapido, parte integrante della cinghia, posto sul ponticello paragrilletto.

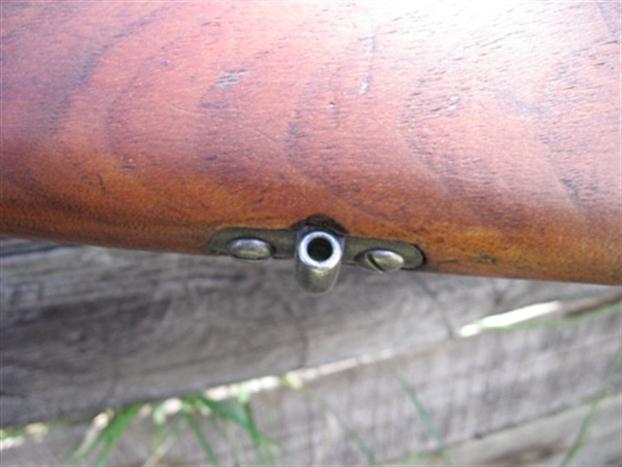

11- L’attacco della cinghia posto sotto la pala del calcio.
12- In conclusione il lato sinistro.
Per maggiori informazioni: http://www.exordinanza.net/schede/Krag-norvegesi.htm
2-Meccanica in chiusura vista dall’alto. La parte superiore del serbatoio è ben in vista.
3- Volata della canna con una delle decine di varianti di tappi copri voltata in ottone o ferro usati dalle armi norvegesi.
4-Sulla parte superiore della camera di cartuccia sono ospitati: la lettera K coronata simbolo dell’Arsenale di Kongsberg e l’anno di fabbricazione dell’arma. Sulla parte sinistra, sempre della culatta, marchi di accettazione militare, il leone rampante indicante la vendita dell’arma presso il mercato civile e la matricola. Dal numero di serie dell’arma abbiamo potuto risalire alla storia di questa prima del 1940 anno dell’invasione nazista della Norvegia: il fucile era in dotazione presso la guarnigione della fortezza costiera di Tønsberg nell’ Oslofjord.
5-L’alzo del modello aggiornato per l’impiego della Munizione tipo 1923 con palla spitzer e tarato sino a 2200 metri.
6-La meccanica aperta permette di apprezzare la qualità della lavorazione.
7- La volata con il mirino a V rovesciato posto su zoccolo e regolabile per mezzo di una vite e l’attacco della baionetta direttamente saldato.
8-Il copri calciolo metallico ospita lo sportello che chiude i fori ospitanti in passato il kit di pulizia.
9,10-Il sistema di gancio superiore della cinghia in posizione di non uso, simile a quella dei Gew98 tedeschi, e l’aggancio rapido, parte integrante della cinghia, posto sul ponticello paragrilletto.
11- L’attacco della cinghia posto sotto la pala del calcio.
12- In conclusione il lato sinistro.
Per maggiori informazioni: http://www.exordinanza.net/schede/Krag-norvegesi.htm
| Fabbrica | Arsenale di Kongsberg ( Norvegia). |
| Modello | Krag-Jørgensen Gevær M/1894 (Lang Krag). |
| Tipo | Fucile ad otturatore girevole scorrevole. |
| Calibro | 6,5 x 55 |
| Canna | Lunghezza 760 mm; rigatura a 4 principi ad andamento sinistrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio integrato da 5 colpi caricabile con cartucce sciolte. |
| Peso dello scatto | Circa 2.800 g. |
| Estrattore | Posizionato sulla testa dell’otturatore. |
| Espulsione | Automatica all'estrazione con fondello che picchia su perno. |
| Congegni di puntamento | Alzo tarato da 100 a 2200 metri per la Palla Tipo-D (Spitzer M1923) . |
| Congegni di sicurezza | Sicura a bandiera a due posizioni tipo mauser. |
| Lunghezza totale | 1.260 mm. |
| Peso | 4.000 g. (circa) |
| Materiali | Acciaio per la meccanica; noce e faggio per i legni. |
| Numero di Catalogo Nazionale | 2221 |
Descrizione foto, clicca sui numeri per la visualizzazione:
chiudi
Il fucile Krag Modello 1894 visto dal lato destro. Caratteristica dell’arma il serbatoio apribile per mezzo di una “porta” laterale.
chiudi
Meccanica in chiusura vista dall’alto. La parte superiore del serbatoio è ben in vista.
chiudi
Volata della canna con una delle decine di varianti di tappi copri voltata in ottone o ferro usati dalle armi norvegesi.
chiudi
Sulla parte superiore della camera di cartuccia sono ospitati: la lettera K coronata simbolo dell’Arsenale di Kongsberg e l’anno di fabbricazione dell’arma. Sulla parte sinistra, sempre della culatta, marchi di accettazione militare, il leone rampante indicante la vendita dell’arma presso il mercato civile e la matricola. Dal numero di serie dell’arma abbiamo potuto risalire alla storia di questa prima del 1940 anno dell’invasione nazista della Norvegia: il fucile era in dotazione presso la guarnigione della fortezza costiera di Tønsberg nell’ Oslofjord.
chiudi
L’alzo del modello aggiornato per l’impiego della Munizione tipo 1923 con palla spitzer e tarato sino a 2200 metri.
chiudi
La meccanica aperta permette di apprezzare la qualità della lavorazione.
chiudi
La volata con il mirino a V rovesciato posto su zoccolo e regolabile per mezzo di una vite e l’attacco della baionetta direttamente saldato.
chiudi
Il copri calciolo metallico ospita lo sportello che chiude i fori ospitanti in passato il kit di pulizia.
chiudi
Il sistema di gancio superiore della cinghia in posizione di non uso, simile a quella dei Gew98 tedeschi, e l’aggancio rapido, parte integrante della cinghia, posto sul ponticello paragrilletto.
chiudi
L’attacco della cinghia posto sotto la pala del calcio.
chiudi
In conclusione il lato sinistro.
