Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Springfield Armory dal 1936 al 1957.
Modello M1 Garand.
Tipo Carabina semiautomatica a recupero di gas.
Calibro 7,62x63 ( 30-06).
Canna Lunga 60 cm, rigatura a quattro principi destrorsi.
Sistema di percussione Diretto.
Alimentazione Pacchetto di caricamento a perdere da 8 colpi.
Peso dello scatto Circa 3.500 g.
Estrattore Per mezzo di un unghia posta sulla testa dell’otturatore.
Espulsione Automatica per mezzo di perno che viene a contatto con il fondello del bossolo.
Congegni di puntamento Alzo a ritto con cursore tarato da 100 a oltre 2000 yards.
Congegni di sicurezza Per mezzo di una lamina posta nella sezione del ponticello paragrilletto.
Lunghezza totale 1.100 mm con baionetta a riposo
Peso Circa 4.500 g.
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale 6725.

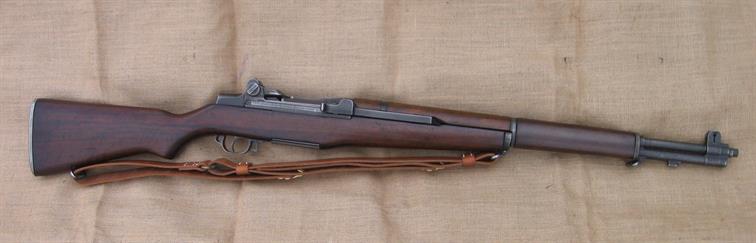

1 Foto dal lato destro del Garand M1 di questa scheda. Purtroppo la cinghia in cuoio è una replica moderna più
facile da trovare rispetto alle originali Modello 1907 e un po’ più economiche.

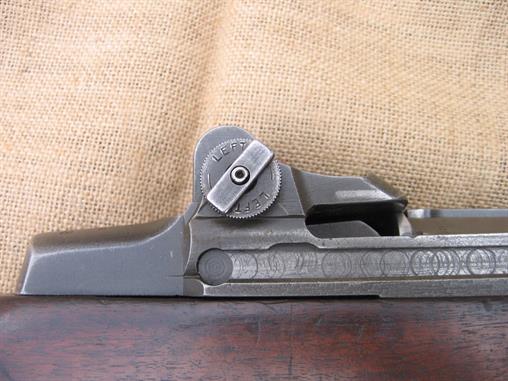

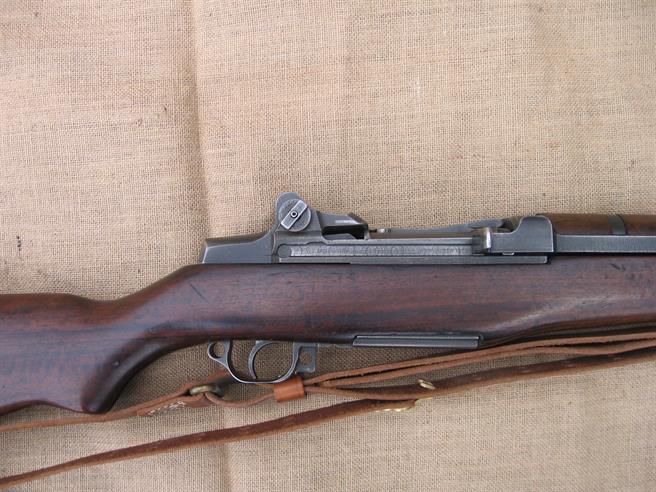

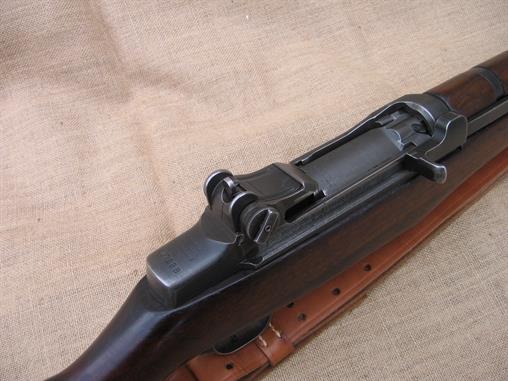

2-3 La parte del castello ritratta sempre dal lato destro in posizione rialzata. Il fucile in questione ha il tamburo di
regolazione in deriva con il fermo a chiavistello della diottra posteriore prima variante periodo II Guerra Mondiale.

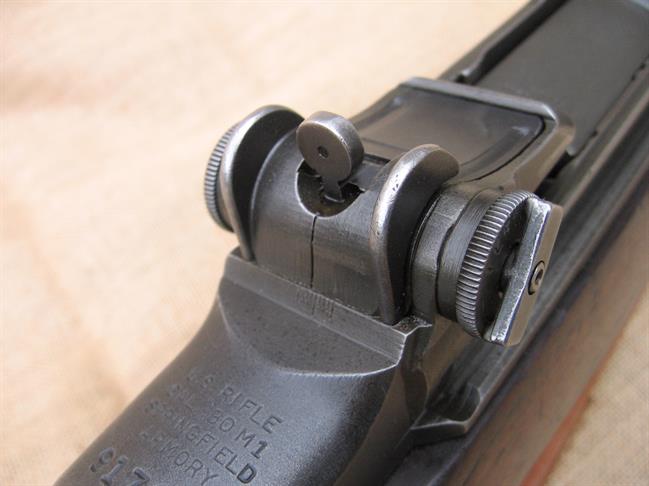

4 Particolare ancora più ravvicinato della diottra con le due rotelle zigrinate di regolazione e le tacche di
regolazione della deriva laterale.

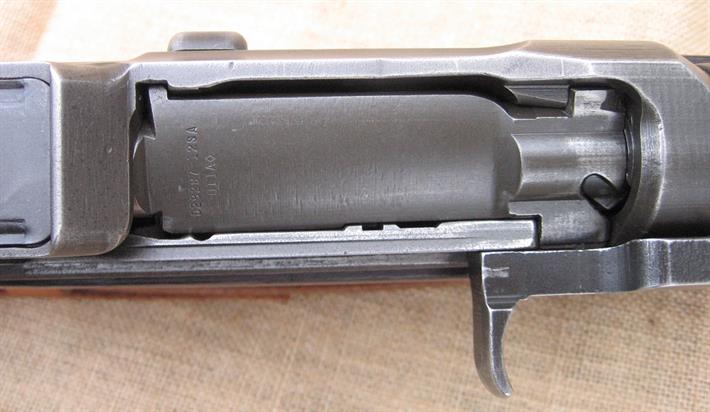

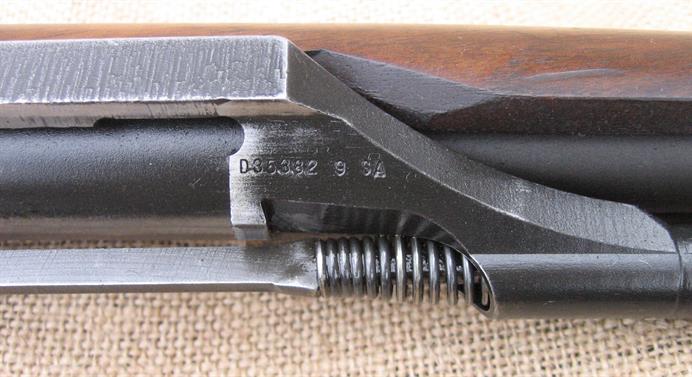

5 L’otturatore visto dall’alto prodotto dalla Springfield Armory con il corretto numero di identificazione del pezzo.

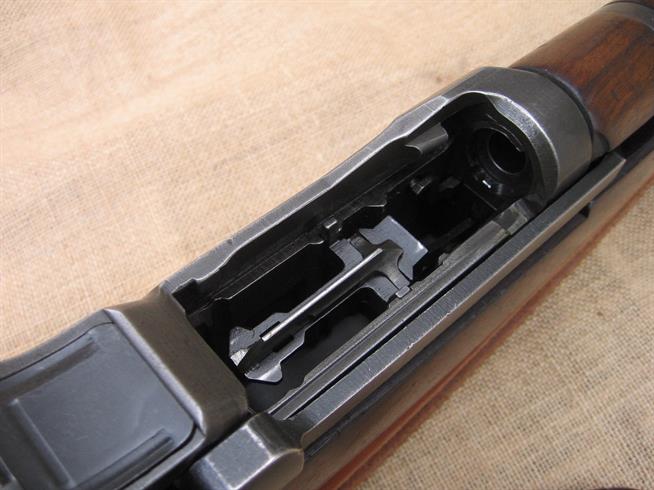

6 Con l’otturatore arretrato e possibile vedere la leva di alzo dei colpi integrata e necessaria per il corretto
inserimento delle munizioni in camera dalla lastrina di caricamento a perdere.

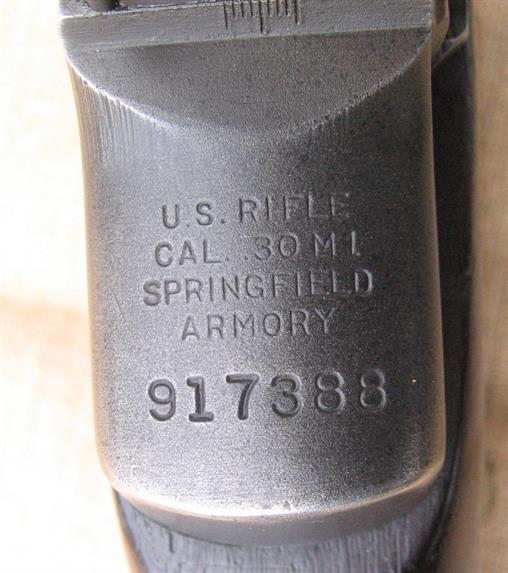

7 I marchi indicanti il modello, calibro, fabbricante e matricola che indicano come data di costruzione il mese di
Ottobre del 1942.

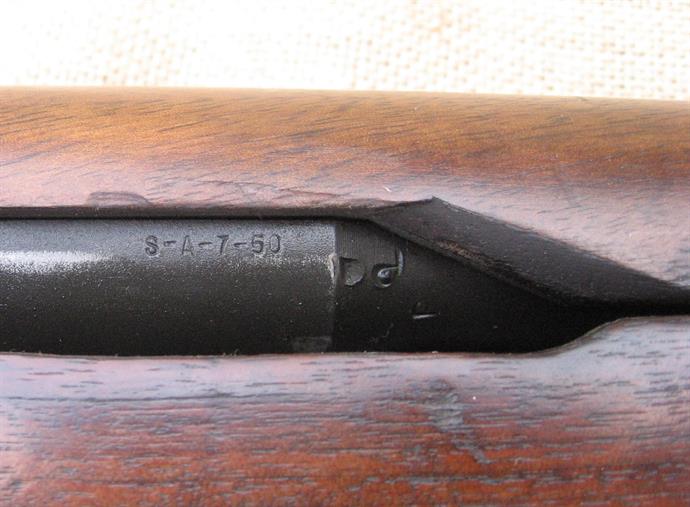

8 Arretrata la manetta dell’otturatore è possibile vedere perfettamente i marchi della canna: questa è stata
prodotta dalla Springfield Armory nel Luglio 1950.

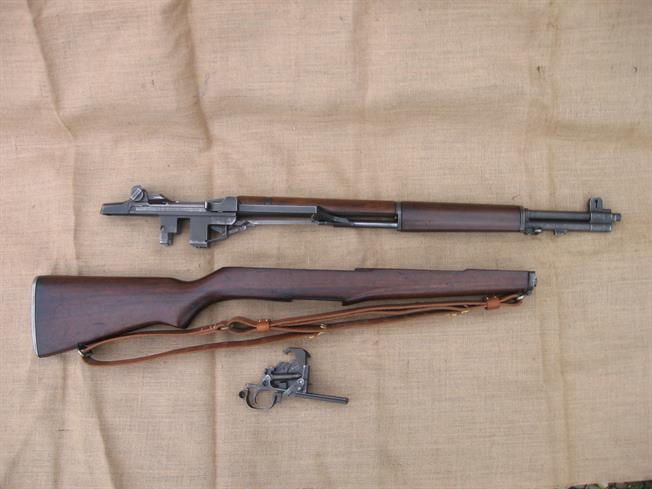

9 Particolare dell’arma in smontaggio da campo: gruppo di scatto, calciatura e parte superiore meccanica e le
doppie astine di legno copricanna.

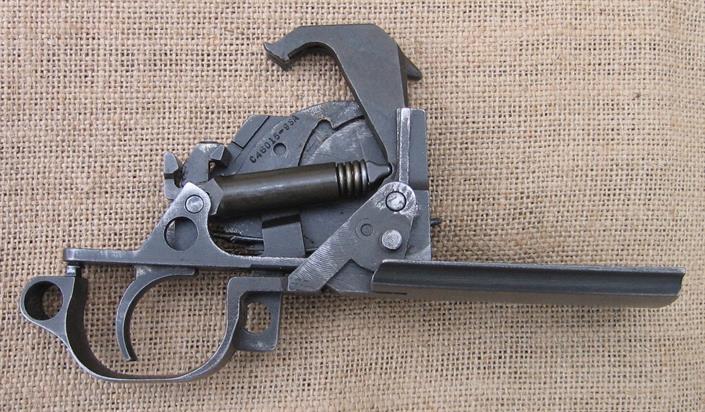

10 Il gruppo di scatto anch’esso coerente e fabbricato alla Springfield con la sicura la caratteristica sicura e il
ponticello primo tipo con foro passante per lo smontaggio dalla calciatura.
11 Asta di armamento anch’essa Springfield.

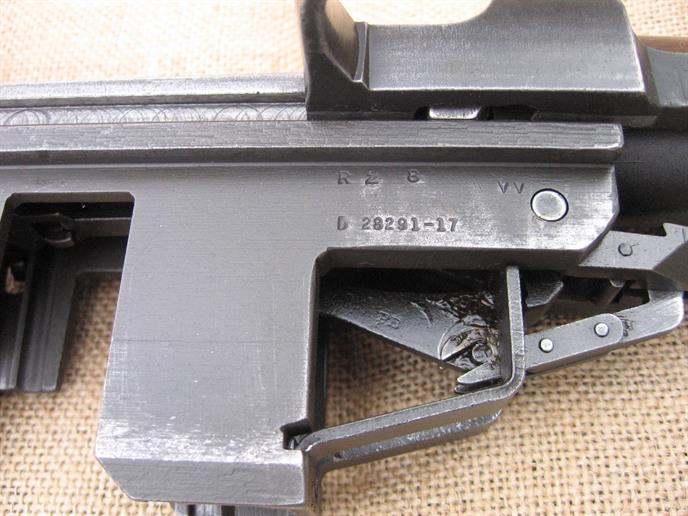

12 Marchi del gruppo meccanico dove si nota un intruso: parte del sistema di elevazione delle cartucce è
composto da parti Beretta (PB). Il tutto è da ritenersi normale visto che il fucile Garand in questione fu fornito alla
Danimarca negli anni ’50 come aiuti NATO sia dagli Stati Uniti sia ricevendo armi marcate Breda e Beretta e
relativi ricambi.
13 Sempre la meccanica vista dal lato destro con il caratteristico ponticello primo tipo.

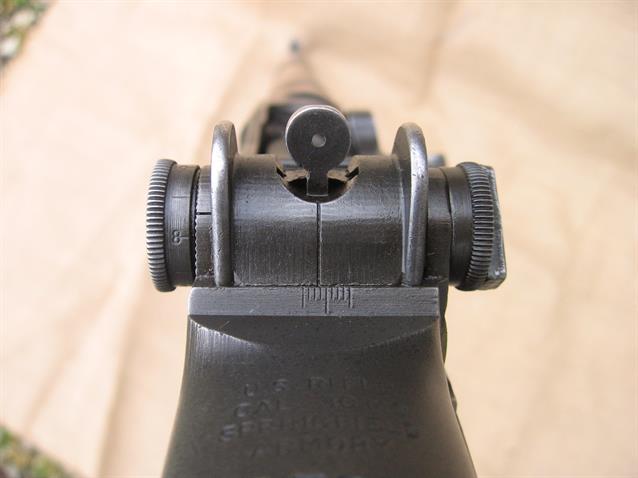

14 Il sistema di puntamento posteriore a diottra con meglio visibile la scala di regolazione dello spostamento
laterale.

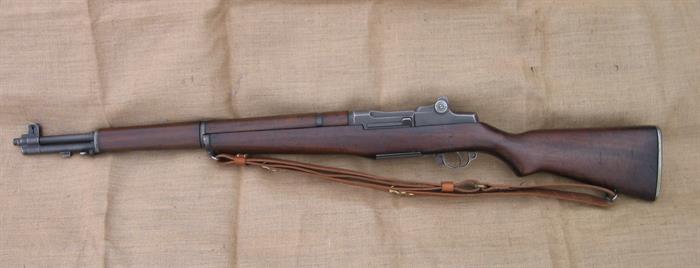

15 Vista dal lato sinistro.
