Descrizione foto, clicca sui numeri per la visualizzazione:

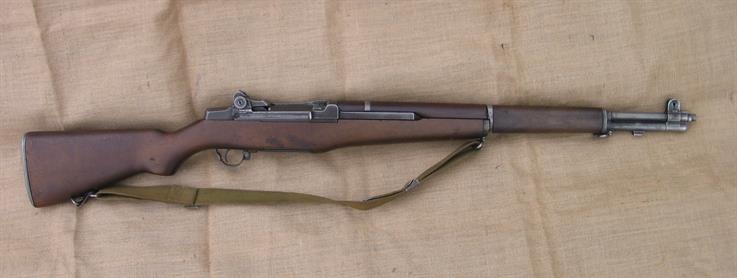

1 Vista per intero dal lato destro. L’arma ha una calciatura terzo tipo in faggio tipica delle tarda produzione della
Harrington and Richardson e Springfield; in assenza di marchi di accettazione usa si tratta di calciatura sostituita
dopo successivi passaggi in arsenale.

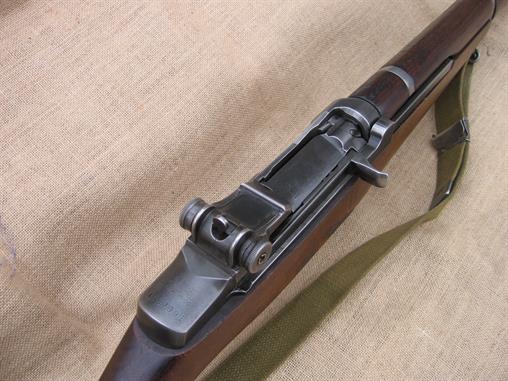

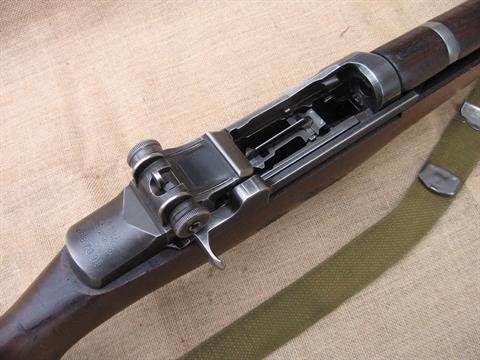

2-3 La meccanica vista dall’altro con otturatore arretrato e chiuso.

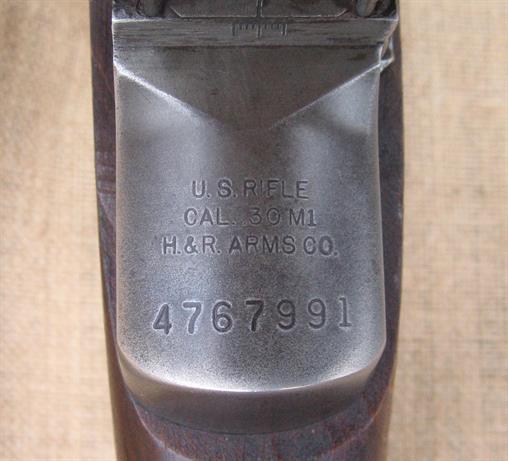

4 I marchi indicanti il modello, calibro, fabbricante e matricola. Per quanto riguarda non esiste una lista ufficiale
della produzione dei Garand post II Guerra Mondiale ma si sa che la Harrington & Richardson Arms ha i propri
fucili ( prodotti dal 1952 al 56) tra i numeri di serie 4,660,001 - 4,800,000 e 5,488,247 - 5,793,847 ( totale  di
446599 pezzi).

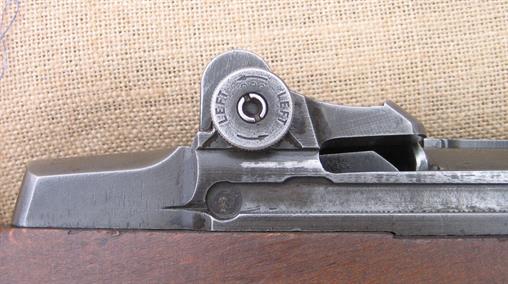

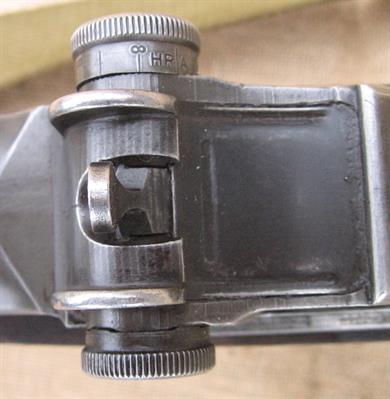

5-6 Particolare visto dall’alto del gruppo di mira posteriore a diottra con le rotelle e il sistema di fermo a vite post II
Guerra Mondiale.

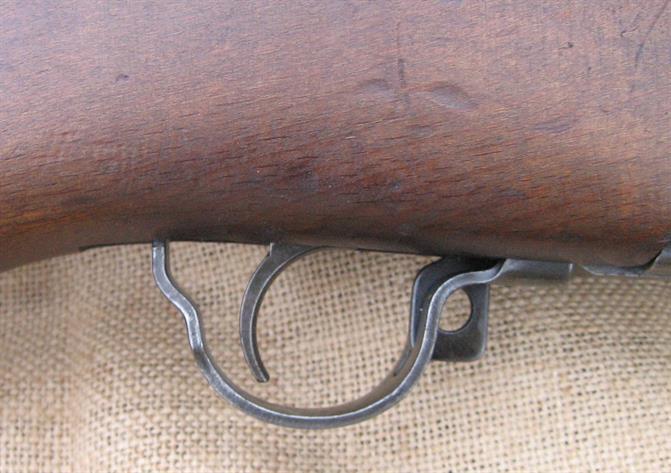

7 Il ponticello paragrilletto è del secondo tipo con il semplice risalto posteriore per facilitare lo smontaggio da
campo o per effettuare le dovute riparazioni e opere di manutenzione.

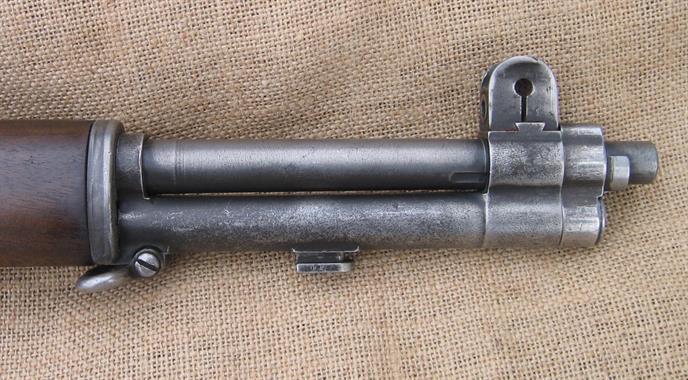

8 Parte terminale della canna con mirino, paramirino e presa di gas inferiore.

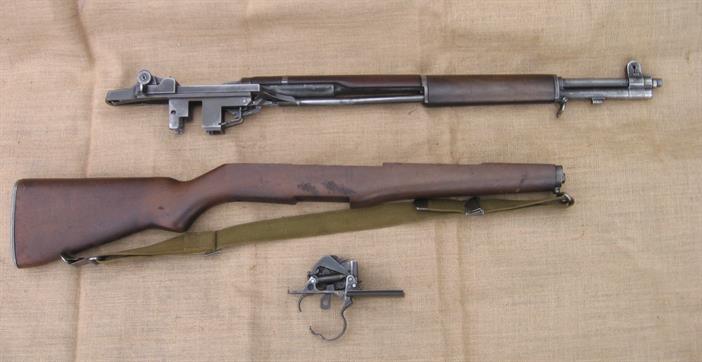

9 Particolare dell’arma in smontaggio da campo: gruppo di scatto, calciatura e parte superiore meccanica e le
doppie astine di legno copricanna.

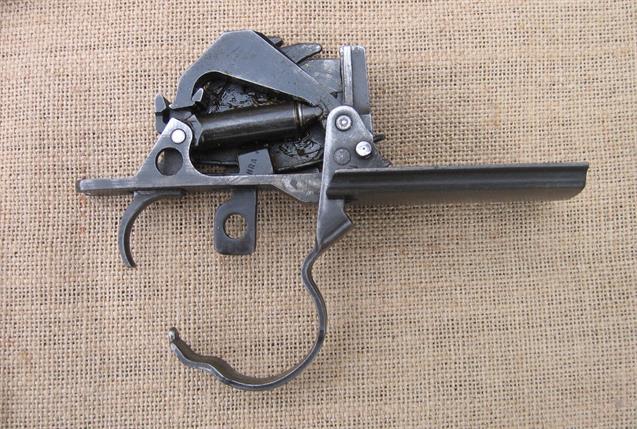

10 Il gruppo di scatto anch’esso coerente e fabbricato alla Harrington & Richardson.

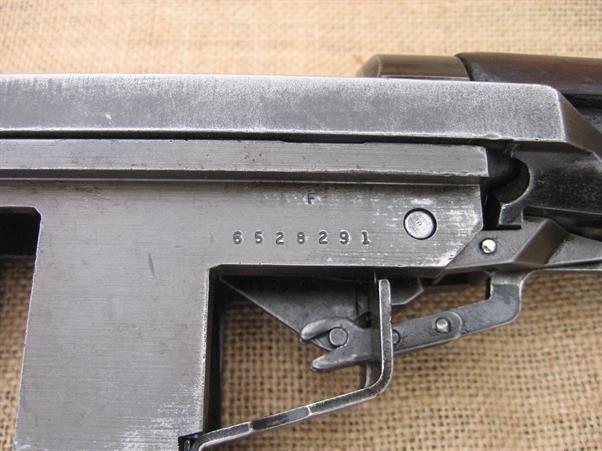

11 Marchi del gruppo meccanico comunemente chiamati e conosciuto Drowing Numbers.

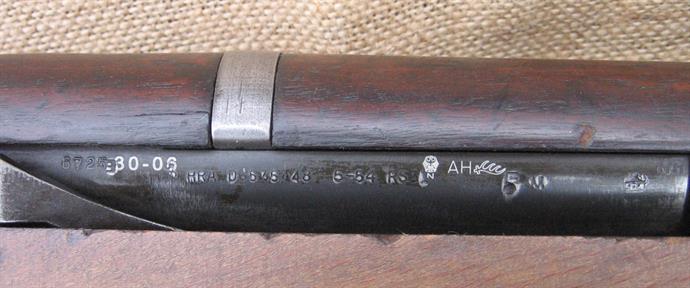

12 L’interessante quantità di marchi presenti su la canna un misto tra quelli del banco di prova tedesco di Uhlm,
la P di appartenenza militare, codice di fabbricazione drowing number, il marchio HRA e l’anno di costruzione
corrispondente al Maggio del 1954.

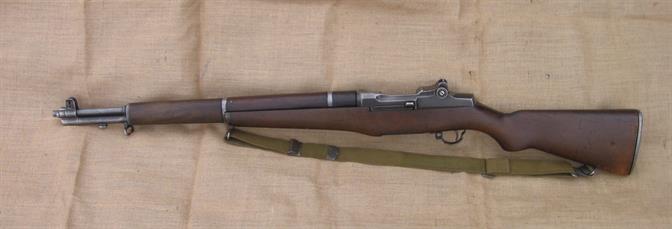

13 Vista dal lato sinistro.
Fabbrica Harrington and Richardson Arms.
Modello M1 Garand.
Tipo Carabina semiautomatica a recupero di gas.
Calibro 7,62x63 ( 30-06).
Canna Lunga 60 cm, rigatura a quattro principi destrorsi.
Sistema di percussione Diretto.
Alimentazione Pacchetto di caricamento a perdere da 8 colpi.
Peso dello scatto Circa 3.500 g.
Estrattore Per mezzo di un unghia posta sulla testa dell’otturatore.
Espulsione Automatica per mezzo di perno che viene a contatto con il fondello del bossolo.
Congegni di puntamento Alzo a ritto con cursore tarato da 100 a oltre 2000 yards.
Congegni di sicurezza Per mezzo di una lamina posta nella sezione del ponticello paragrilletto.
Lunghezza totale 1.100 mm con baionetta a riposo
Peso Circa 4.500 g.
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale 6725.
