Fabbrica Arsenale di Terni, Armaguerra Cremona.
Modello Fucile Fanteria Modello 1891/41.
Tipo Fucile ad otturatore girevole scorrevole tipo Mannlicher-Carcano.
Calibro 6,5 x 52
Canna Lunghezza 690 mm; rigatura a 4 principi ad andamento destrorso a passo progressivo.
Sistema di percussione Diretto.
Alimentazione Per mezzo di piastrine tipo Mannlicher da sei colpi.
Peso dello scatto Circa 2.800g.
Estrattore Posizionato sulla testa dell’otturatore.
Espulsione Automatica all'estrazione con fondello che picchia su perno.
Congegni di puntamento Alzo tarato da 200 a 1000 metri.
Congegni di sicurezza Sicura a tubicino tipo Carcano.
Lunghezza totale 1.170 mm
Peso 3.750 g (circa)
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale 3132
Descrizione foto, clicca sui numeri per la visualizzazione:

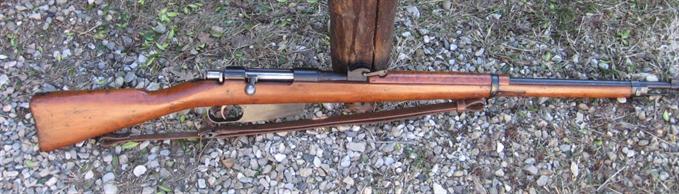

1 Lato destro.
2 La parte terminale della canna con la fascetta superiore di fermo ospitante l’attacco per la baionetta. Il mirino è posto sulla sommità della canna per mezzo di una ghiera con alloggiamento a coda di rondine.

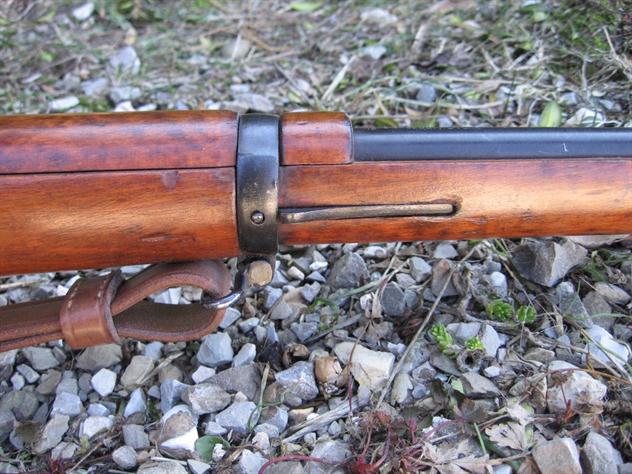

3 La fascetta superiore trattenuta da un molla a lamina.

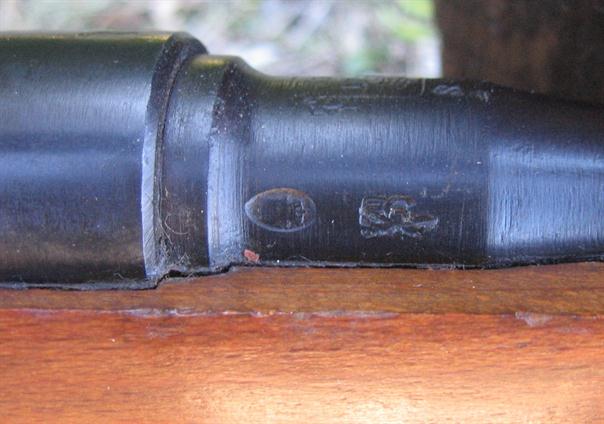

4 Punzoni sul lato destro della camera di cartuccia: scudo coronato del Regio Esercito e i fucili incrociati.

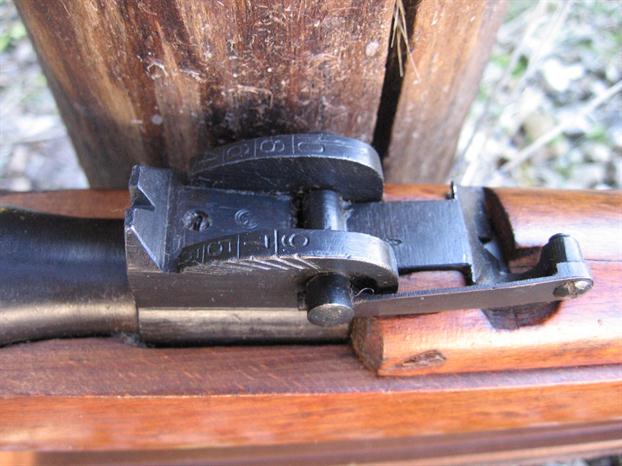

5  Gli organi di mira visti dall’alto tarati da 200 a 1000 metri.

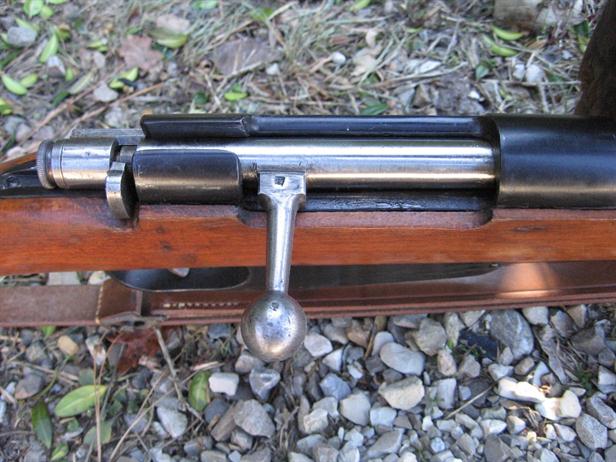

6 Culatta e otturatore visti dall’alto in chiusura.
7 Il fucile è stato fabbricato presso l’Arsenale di Terni nel 1942.

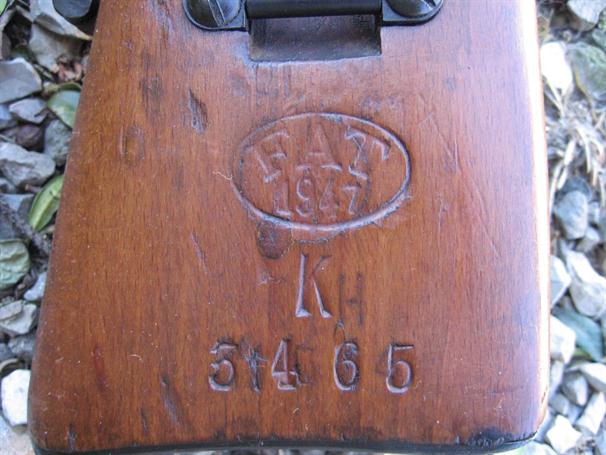

8 I marchi ancora presenti sul lato sinistro della pala del calcio: il cartiglio FAET 1947 indica l’avvenuta riarsenalizzazione nel dopo guerra.

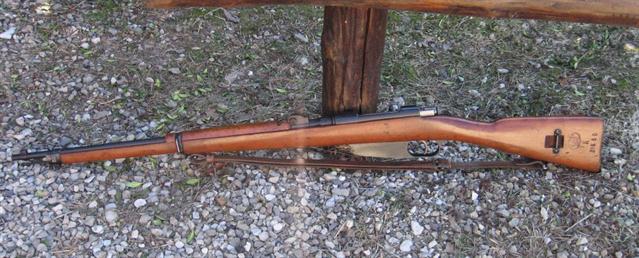

9 Per concludere il fucile visto dal lato sinistro.
