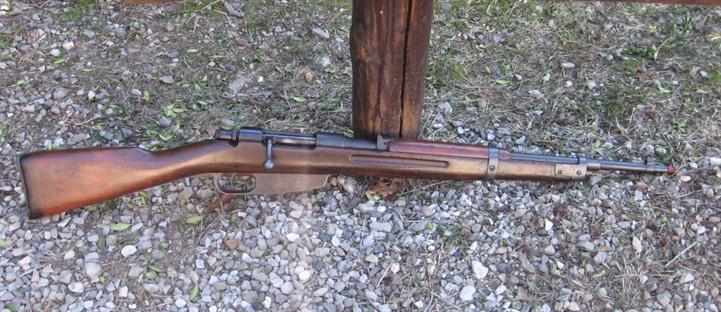

1 Lato desto del Carcano Modello 1891/38.

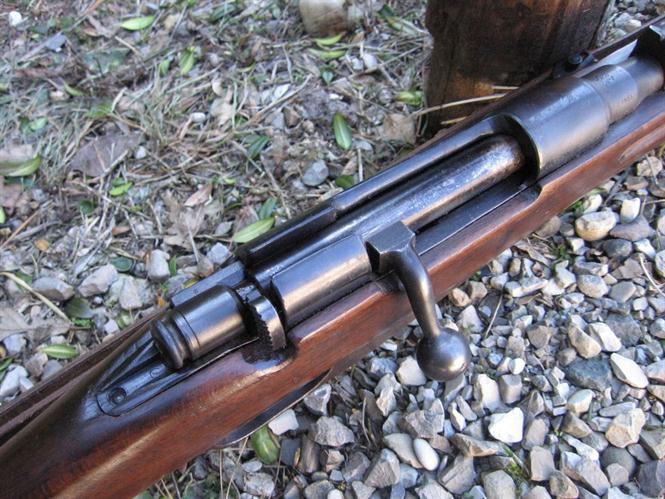

2 Culatta e otturatore visti dall’alto in chiusura.

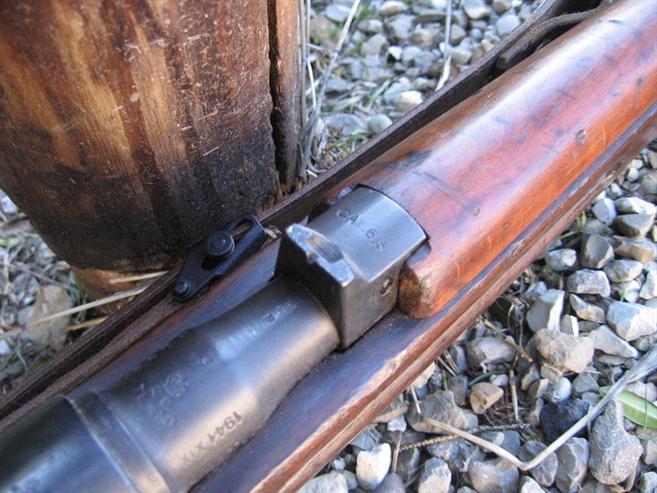

3 La tacca di mira fissa (300 metri) con l’indicazione del calibro 6,5 Carcano.

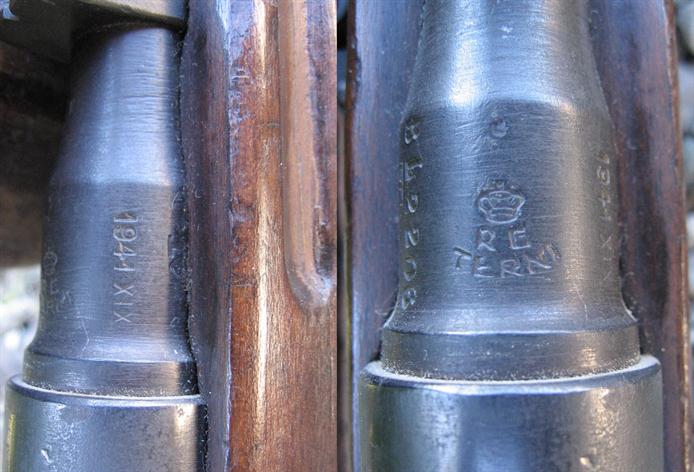

4, 5 Il fucile è stato fabbricato nel 1941, il 19° anno dalla marcia su Roma, presso l’Arsenale di Terni.

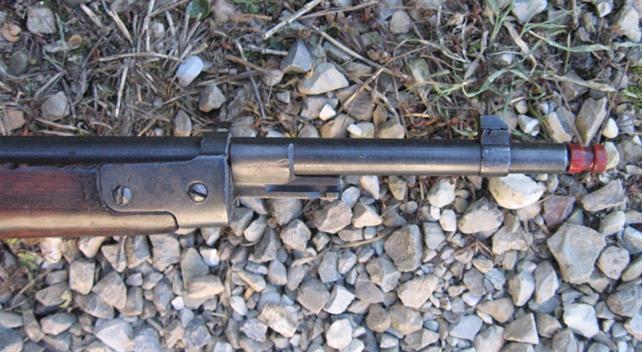

6 La parte terminale della canna con la fascetta superiore di fermo ospitante l’attacco per la baionetta e il mirino posto sulla sommità della canna. Non poteva mancare il tappo rosso militare coprivolata.

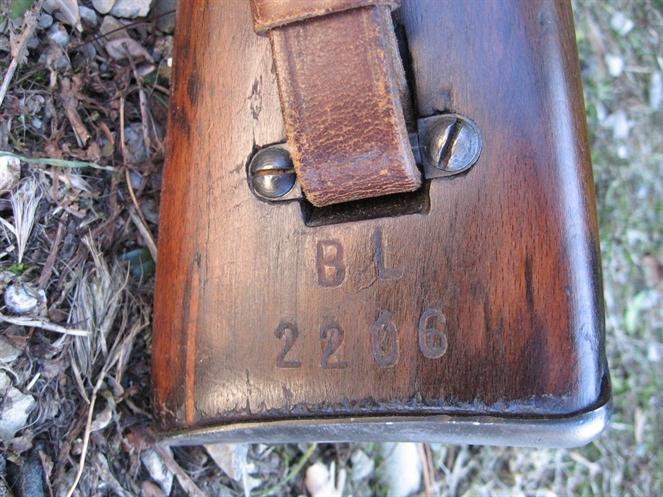

7 La matricola è riportata sul lato sinistro della pala del calcio.

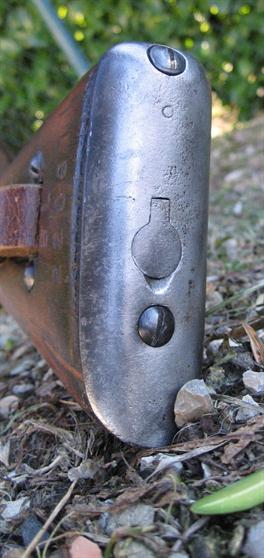

8 Nel calciolo metallico è presento lo sportello usato per raggiungere le bacchette di pulizia.

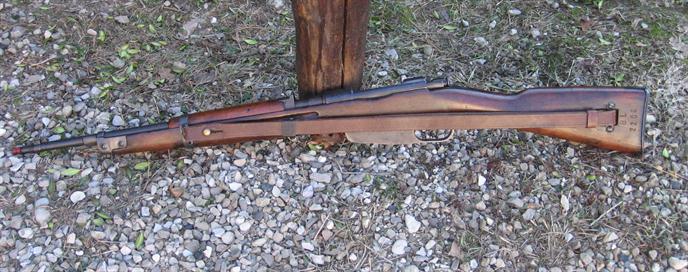

9 Il fucile corto visto dal lato sinistro.
Fabbrica Arsenali di Gardone, Terni, Beretta e FNA .
Modello Fucile Fanteria Modello 1891/38.
Tipo Fucile ad otturatore girevole scorrevole tipo Mannlicher-Carcano.
Calibro 6,5 x 52
Canna Lunghezza 536 mm; rigatura a 4 principi ad andamento destrorso
Sistema di percussione Diretto.
Alimentazione Per mezzo di piastrine tipo Mannlicher da sei colpi.
Peso dello scatto Circa 2.800g.
Estrattore Posizionato sulla testa dell’otturatore.
Espulsione Automatica all'estrazione con fondello che picchia su perno.
Congegni di puntamento Alzo tarato a 300 metri.
Congegni di sicurezza Sicura a tubicino tipo Carcano.
Lunghezza totale 1.002 mm
Peso 3.680 g (circa)
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale 2417
