Fabbrica Arsenali di Stato e varie ditte private ( SIG Neuhausen, Eidgenossische Montier-Werstette Berna, Cordier & Cle Bellefontain, W. Von Steiger Thun, Ost-Schweizerische Buchsenmacher St. Gallo, Rychner & Keller Aarau, Valentin Sauerbrey Basilea, Zeughaus Zurigo, Waffenfabrik Berna).
Modello Repetiergewehr Modell 1869 e Modell 1869/71.
Tipo Fucile Ad otturatore girevole scorrevole tipo Vetterli.
Calibro 10,4x38R GP1867.
Canna 844 mm; 4 principi ad andamento destrorso.
Sistema di percussione Periferica.
Alimentazione Serbatoio tipo tubolare da 11 colpi più uno nell’elevatore.
Peso dello scatto 5.000 g.
Estrattore A mezzo di un unghia ospitata sulla testa dell’otturatore.
Congegni di puntamento Alzo a foglietta abbattibile su base ad alette..
Congegni di sicurezza Assente.
Lunghezza totale 1.300 mm.
Peso Circa 4.650 g.
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale Arma antica

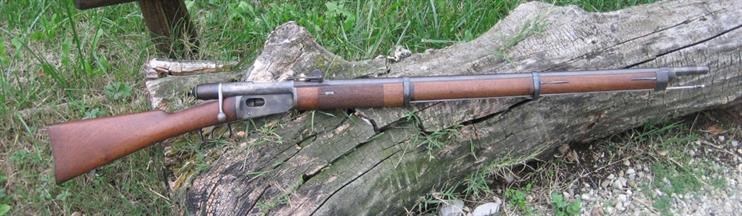

1 Fucile Fanteria Modello 1869-71 vista dal lato destro. Rispetto al predecessore M.1869 nella nuova
versione viene eliminato lo sportello di chiusura del foro di caricamento e il copri fango superiore sulla
meccanica. Per il resto la calciatura, il sistema di zigrinatura e le fascette restano le medesime.

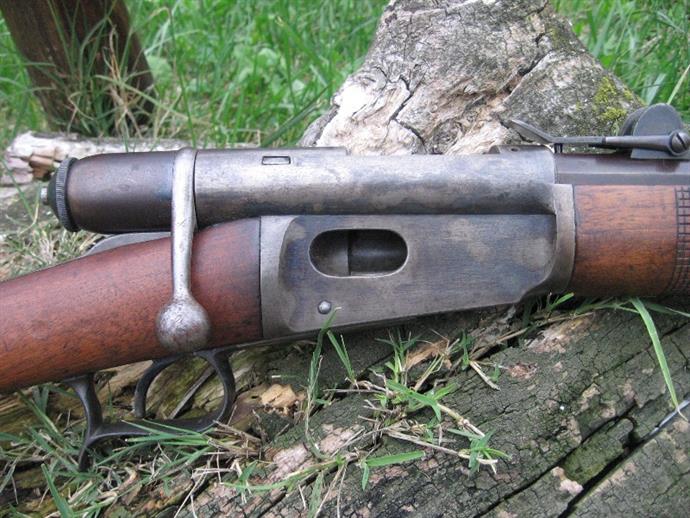

2 Particolare della meccanica con il foro di caricamento del serbatoio. In origine i Vetterli svizzeri
potevano presentare, a seconda del produttore, una finitura del metallo del tipo tartarugata oppure
brunita con otturatore tirato in bianco ad eccezione della calotta che ospita la molla del percussore.

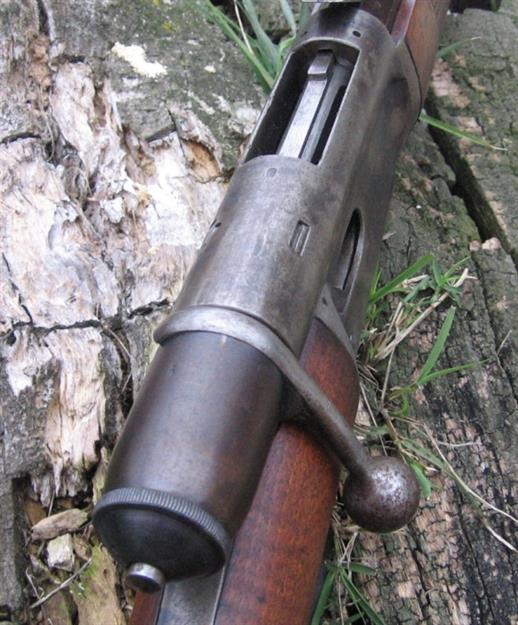

3 Meccanica vista dall’alto in chiusura.

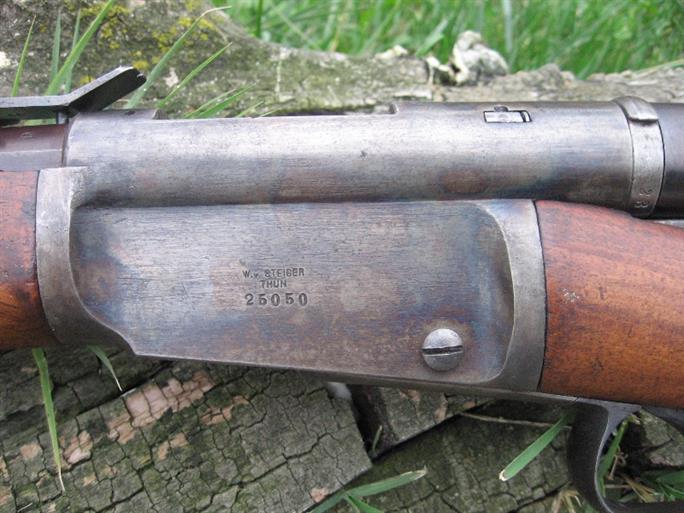

4 Il fucile è stato fabbricato presso la W. v.  Steiger di Thun (15.200 pezzi).

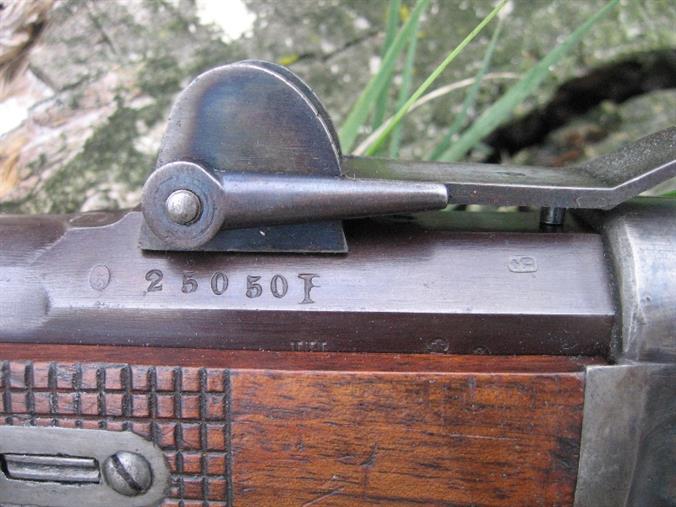

5 Vista lato sinistro dell’alzo con la matricola posta sulla canna.

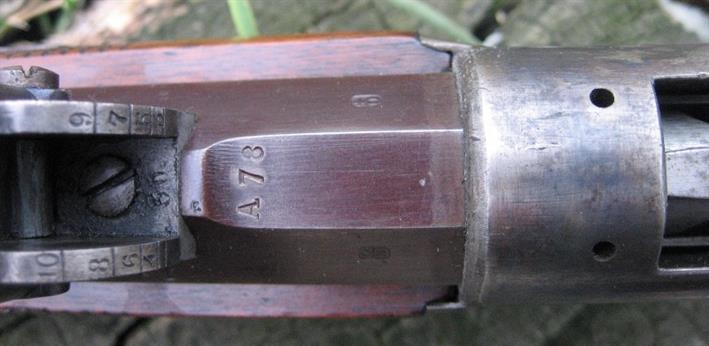

6 Marchi sulla parte superiore della camera di cartuccia.

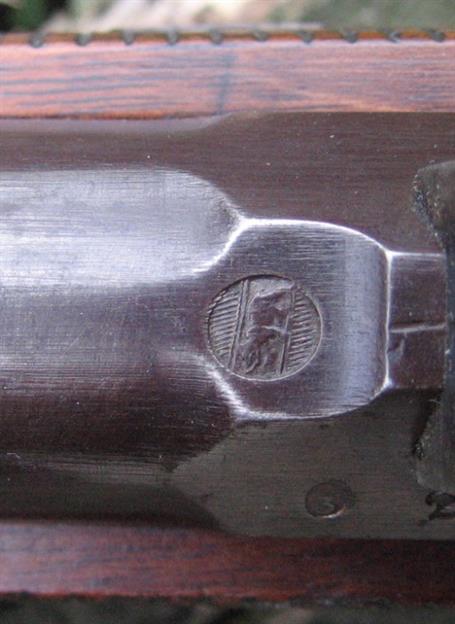

7 Punzoni di appartenenza dell’arma al cantone di Berna.

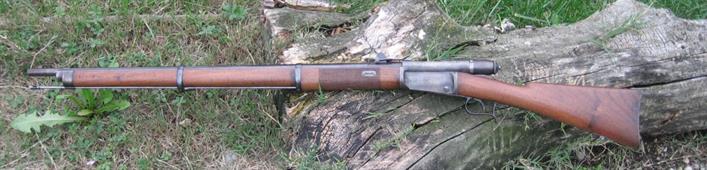

8 Vista finale lato sinistro.
