Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Waffenfabrik Berna  (37.010) dal 1881 al 1887.
Modello Repetiergewehr Modell 1878/81.
Tipo Fucile ad otturatore girevole scorrevole tipo Vetterli.
Calibro 10,4x38R GP1867.
Canna 843 mm; 4 principi ad andamento destrorso.
Sistema di percussione Periferica.
Alimentazione Serbatoio tipo tubolare da 12 colpi più uno nell’elevatore.
Peso dello scatto 5.000 g.
Estrattore A mezzo di un unghia ospitata sulla testa dell’otturatore.
Congegni di puntamento Alzo a foglietta ripieghevole  tarato sino a 1600 metri M.81.
Congegni di sicurezza Assente.
Lunghezza totale 1.320 mm.
Peso Circa 4.700 g.
Materiali Acciaio per la meccanica; noce e faggio per i legni.
Numero di Catalogo Nazionale Arma antica

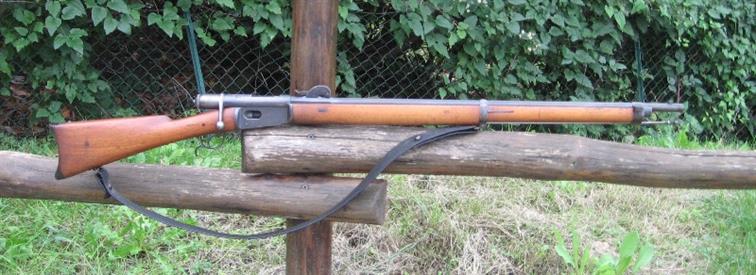

1 Vista dal lato destro. I Vetterli svizzeri potevano usufruire di due tipi di cinghie di trasporto: la prima
variante con fibbia di regolazione e la seconda, più semplice, la medesima che sarà impiegata sui
successivi fucili Schmidt-Rubin M1889, M89/96, M96/11 e M1911.

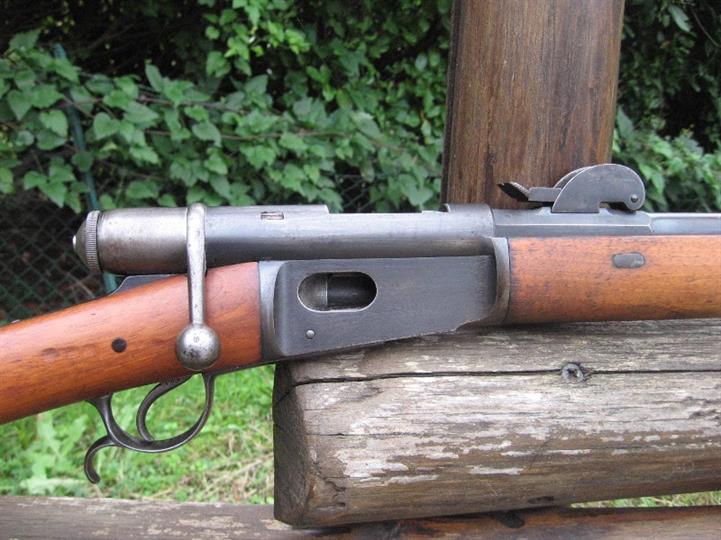

2 La meccanica vista dal lato destro.

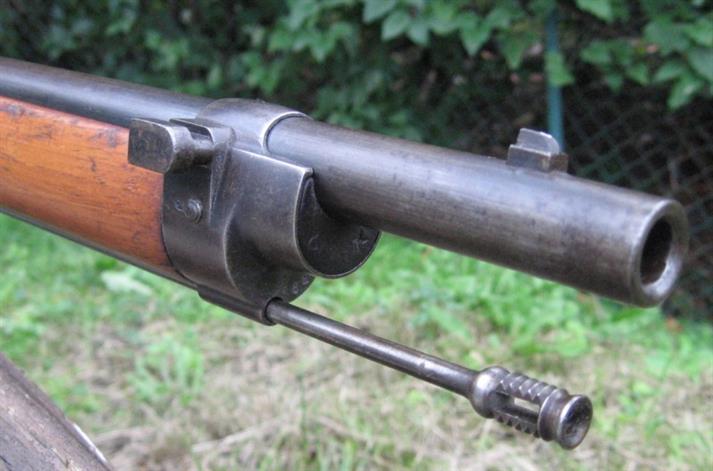

3 La parte terminale della canna con bacchetta di pulizia, mirino e fascetta/bocchino superiore con
tipico gancio per la baionetta a sciabola M1878.

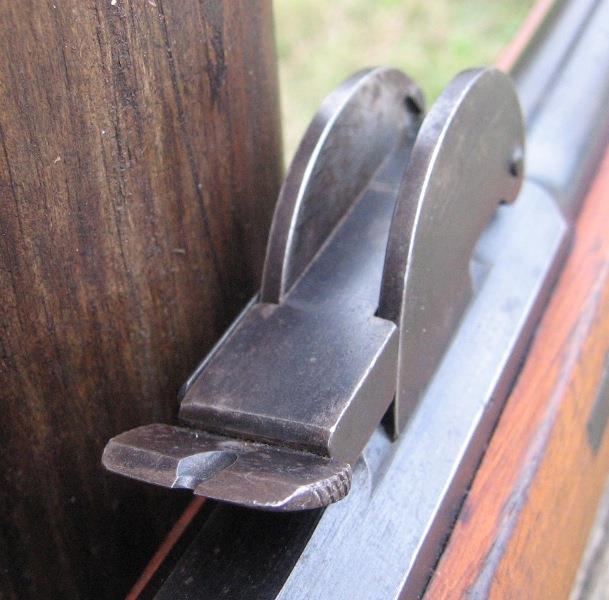

4 Il particolare principale che caratterizza le armi tipo M1878/81 è l’inserimento di un alzo Modello
1881 al posto del precedente M1878 con possibilità di prolunga per il tiro fino a 1600 metri.

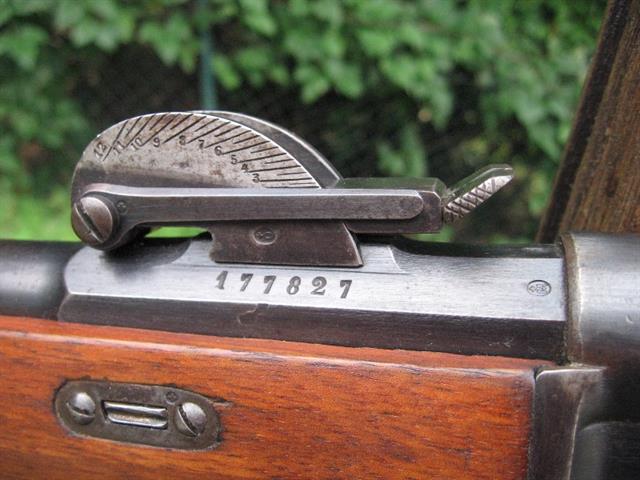

5 Lato sinistro della camera di cartuccia, con marchi e numero di serie, e scala graduata dell’alzo da
200 a 1200 metri.

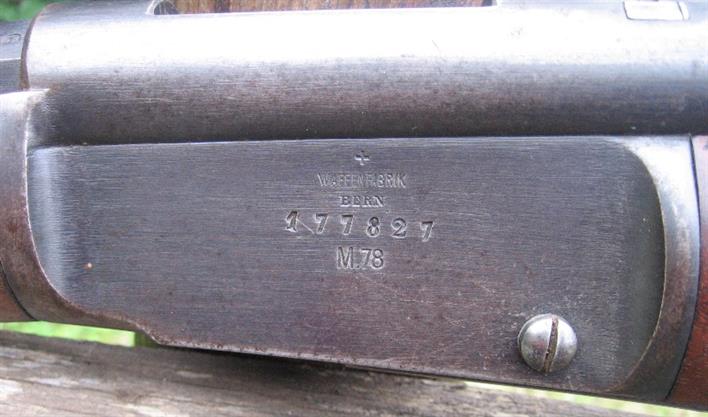

6 I marchi indicanti il fabbricante, numero di serie e modello ( in questo caso resta la vecchia dicitura
M.78).

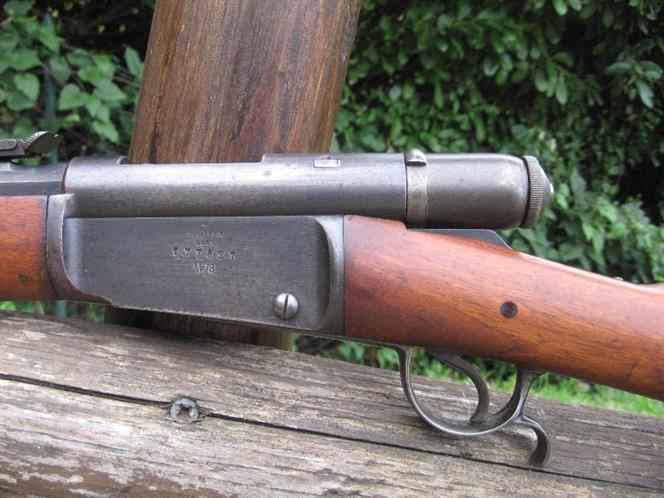

7 La meccanica vista dal lato sinistro

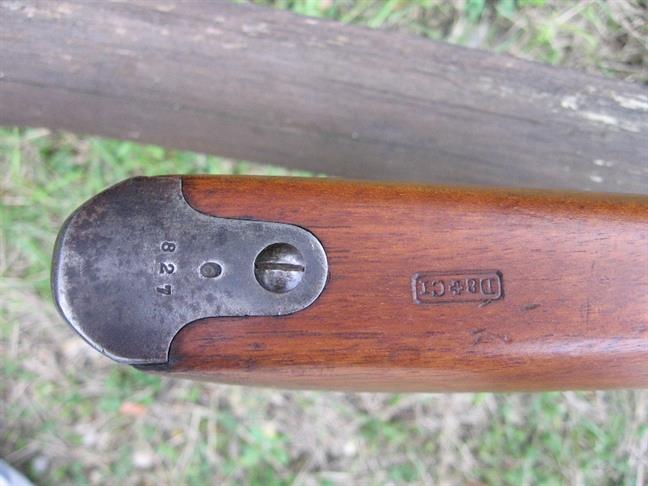

8 Le ultime tre cifre della matricola sono riportate, in tutti i Vetterli svizzeri, sulla coda superiore del
copri calciolo. Nella foto è ben visibile un particolare cartiglio con lettere e numeri indicante che l’arma
subì opera di riarsenalizzazione quando questa fu tolta dal servizio di prima linea dopo l’avvento delle
prime armi tipo Schmidt-Rubin.

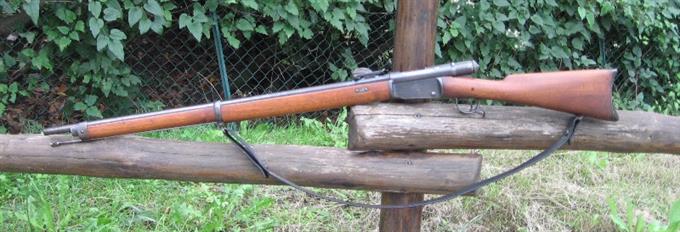

9 Foto lato sinistro.
