Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Eidgennossische Waffenfabrik, Bern.
Modello Repetiergewehr Model 1896/11.
Tipo Fucile ad otturatore scorrevole tipo Schmidt.
Calibro 7,5x55 Gewehr Patronen 1911 (GP11).
Canna 780 mm; 4 principi ad andamento destrorso.
Sistema di percussione Diretto.
Alimentazione Serbatoio bifilare da 6 colpi estraibile.
Peso dello scatto 1.400 g.
Estrattore A gancio sulla testa dell’otturatore.
Congegni di puntamento Alzo a tangente e cursore con zoccolo tarato da 300 a 2000 metri.
Congegni di sicurezza Al primo scatto dell’anello del percussore in azione di arretramento dalla posizione di riposo.
Lunghezza totale 1.320 mm.
Peso 4.500 grammi.
Materiali Acciaio per la meccanica; faggio e noce per i legni.
Produzione Come fucile 1889/96 dal 1897 al 1912; conversione alla versione 1911 dal 1912 al 1920
Numero di Catalogo Nazionale 2211

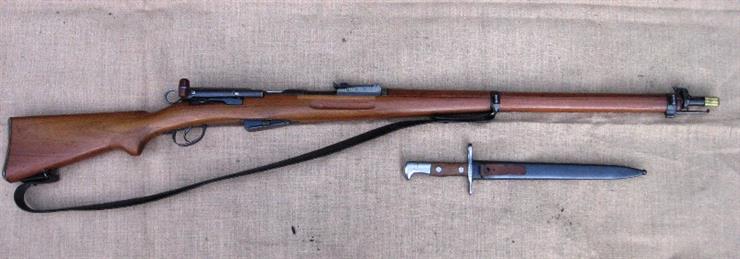

1 Il fucile fanteria Modello 1896/11 è un tipico caso di riciclaggio nell’ambito armiero: perché mai
produrre nuove armi per la cartuccia GP11 quando sono necessari pochi piccoli lavori di “restauro”
per avere un arma rapidamente e di ottima qualità, in numero sufficiente per equipaggiare l’esercito
svizzero.

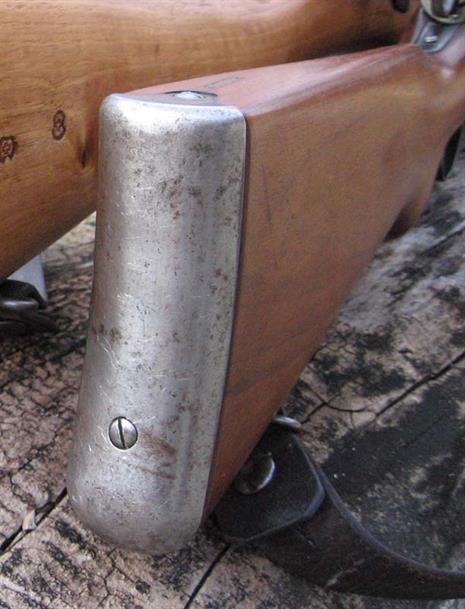

2 Sono alcuni i particolari fondamentali che identificano un 96/11 dal fucile M1911 tra questi il
calciolo ampio e largo simil Modello 1889.

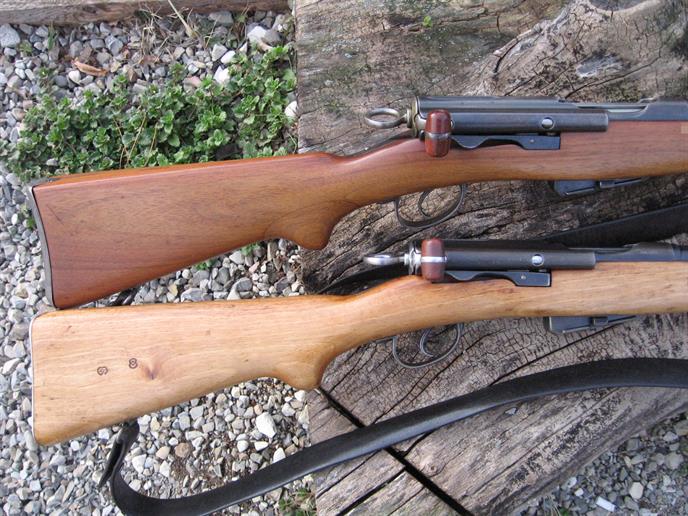

3 La forma delle pale del calcio del 96/11, sopra, e del 1911 lungo, sotto, con l’impugnatura a
pistola aggiunta e la diversa concavità del copri calciolo.

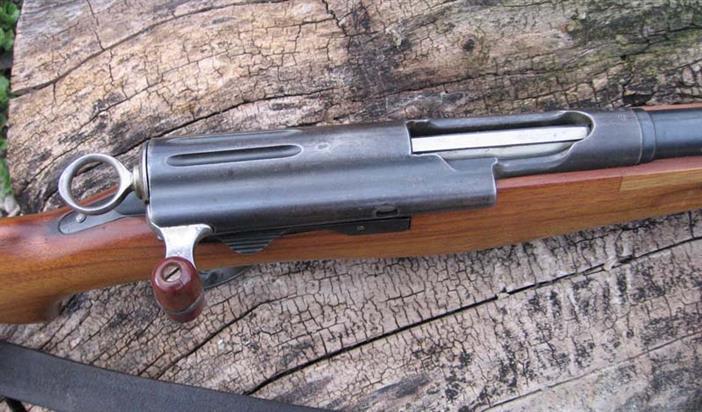

4 La meccanica tipo M1896, con i tenoni di chiusura anteriori, presentò la necessità di modificare il
castello e per meglio riconoscerlo le due fresature su questo sono perfettamente lunghe uguali
mentre quella laterale più corta che nelle armi M1889.

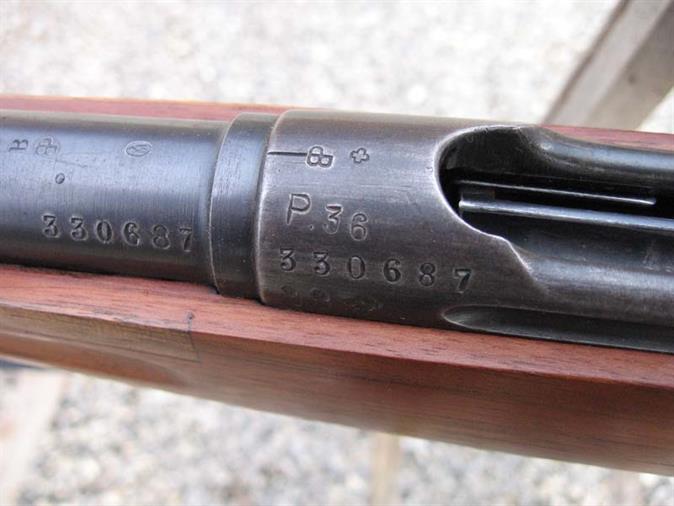

5  I vari marchi e il numero di serie del fucile: le armi modificate mantenevano la numerazione
originale da Mod. 89/96, in questo caso l’arma è stata costruita nel 1908 e convertito negli anni tra il
1912 e il 1915. In questo foto vediamo i punzoni di accettazione e di proprietà elvetici (il punzone di
Berna e la croce della confederazione) oltre a scoprire che nel 1936 essa fu ceduta al soldato in
congedo e diventata una Privat.

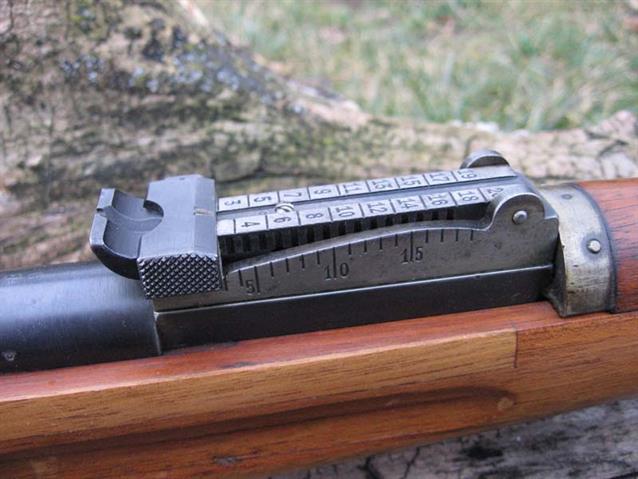

6  La nuova tacca di mira con ritto e cursore da 300 a 2000 metri per la nuova cartuccia GP11. La
vite che blocca l’alzo a 600 metri era una delle richieste obbligatorie in Germania su le armi ex
militari negli anni ’90 e inizio dei 2000.

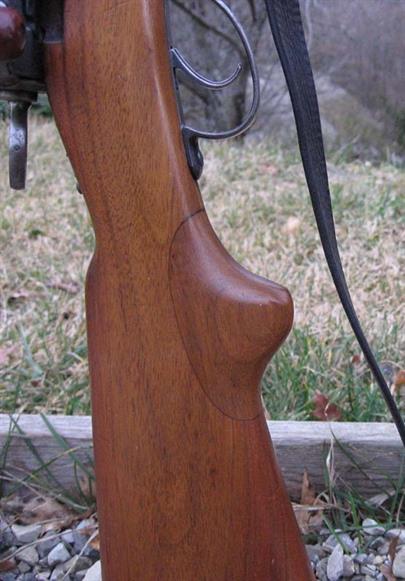

7 L’impugnatura a pistola aggiunta direttamente sulla calciatura.

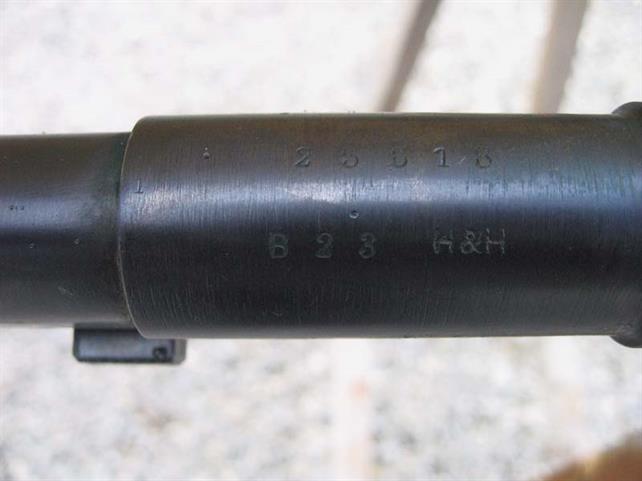

8 La canna del fucile M96/11 di questa scheda è stata cambiata nel 1923 ed è stata costruita
presso la Hammerli.

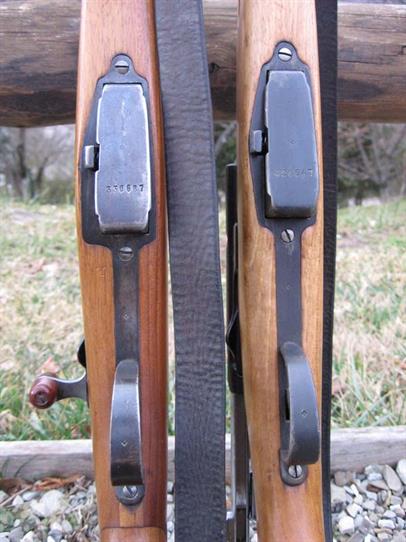

9 Il fucile M96/11, sinistra, e il fucile M1911, destra, diversi anche per quanto riguarda aspetti
secondari come caricatore e gruppo ponticello paragrilletto.
