Descrizione foto, clicca sui numeri per la visualizzazione:
| Fabbrica | Eidgennossische Waffenfabrik, Bern. |
| Modello | Kadettengewehr Model 1897. |
| Tipo | Fucile ad otturatore scorrevole tipo Schmidt 1896. |
| Calibro | 7,5x53 Gewehr Patrone (GP90) o Kadett Patrone. |
| Canna | 592 mm; 4 principi ad andamento destrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Arma monocolpo. |
| Peso dello scatto | 1.400 g. |
| Estrattore | A gancio sulla testa dell’otturatore. |
| Congegni di puntamento | Del tipo a tangente con cursore su zoccolo; graduato da 300 a 1200 metri per la GP90 e da 200 a 400 per la Kadett Patronen |
| Congegni di sicurezza | Al primo scatto dell’anello del percussore in azione di arretramento dalla posizione di riposo. |
| Lunghezza totale | 1105 mm. |
| Peso | 3.000 grammi circa. |
| Materiali | Acciaio per la meccanica; faggio e noce per i legni. |
| Produzione | Dal 1898 al 1927 per un totale di 7.987 pezzi. |
| Numero di Catalogo Nazionale | 12871 |

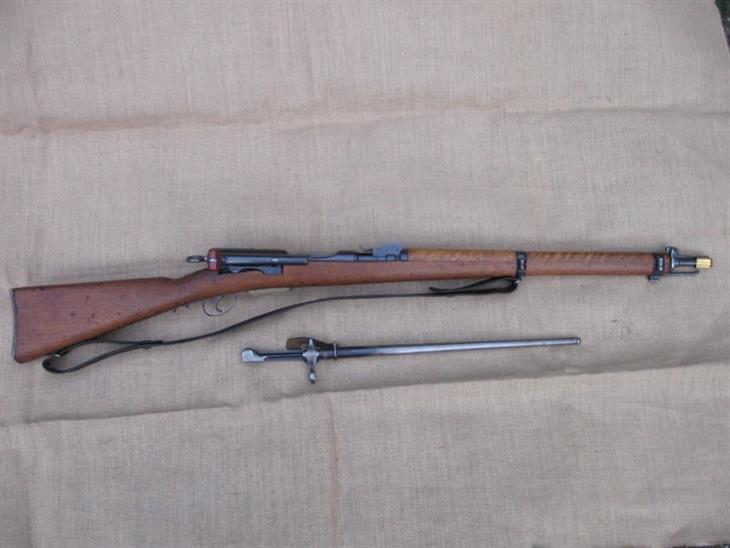

1 La meccanica del fucile da cadetto M1897 affiancata dalla baionetta a spiedo tipo M.1889/92 e una rara scatola di munizioni originali per quest'arma degli anni '50.
2 Il piccolo, leggero ed elegante M.1897 visto dal lato destro.

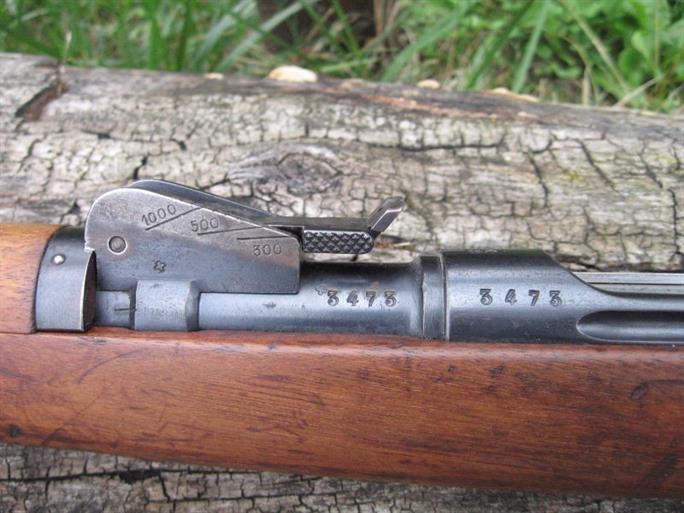

3 Gli organi di mira presentano due gradazioni di distanza: quello sul lato sinistro della tacca nel caso si utilizzasse la cartuccia standard GP90, GP90-03 o la GP90-23.

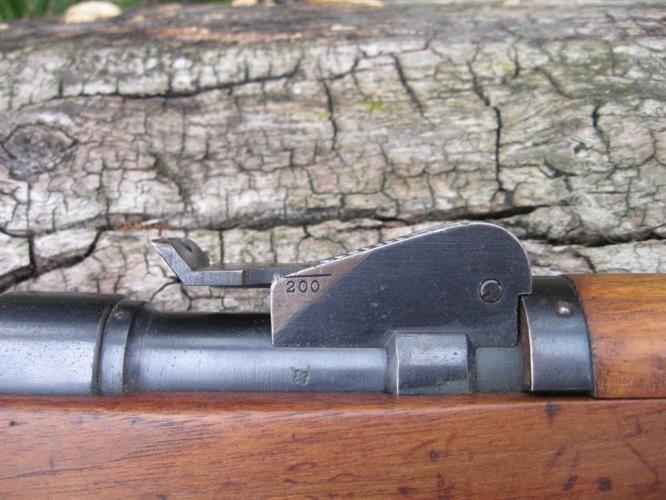

4 La graduazione sul lato destro per le cartucce ridotte da addestramento con distanza massima 200 metri.

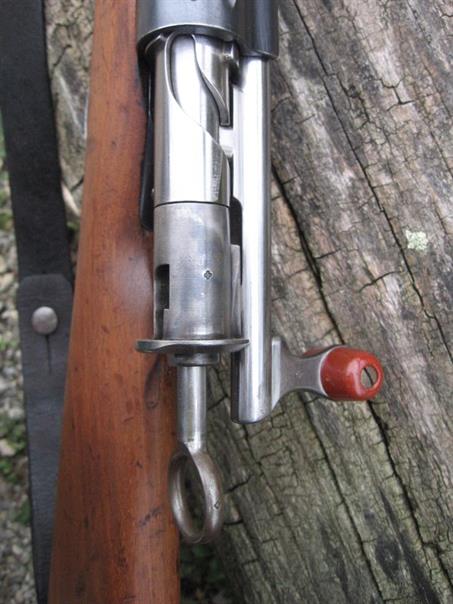

5 Il Modello 1897 adotta il nuovo otturatore tipo 1896 con tenoni di chiusura anteriori miglioramento rispetto alla vecchia meccanica dei fucili 1889.

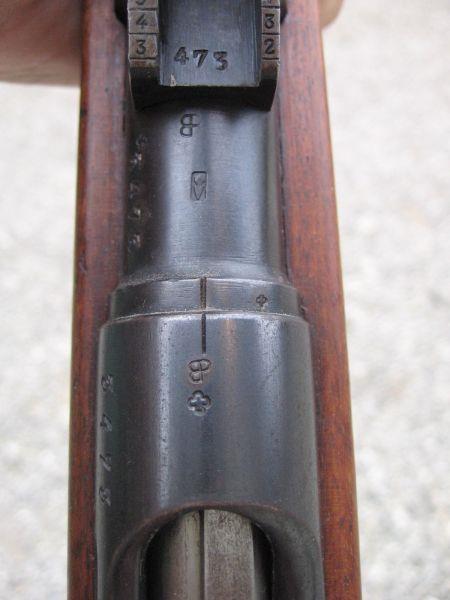

6 I marchi sulla canna e sopra camera di cartuccia composti dal punzone di Berna, la croce della Confederazione Elvetica e il punzone di controllo del Maggiore Vogelsang ( attivo dal 1879 al 1912).

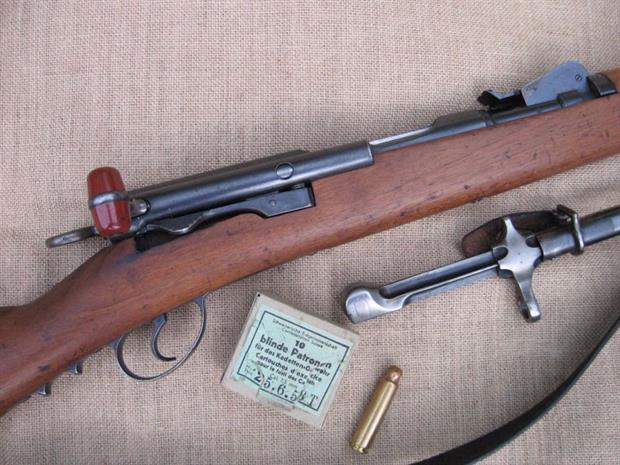

7 Meccanica vista dal lato sinistro.

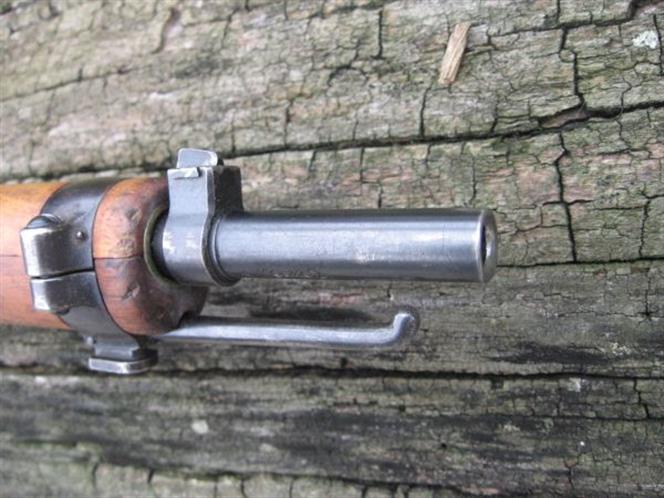

8 La parte terminale della canna con il mirino a pinna rettangolare inserito a coda di rondine nell'apposito zoccolo e la fascetta superiore con attacco baionetta e il fascio d'armi.

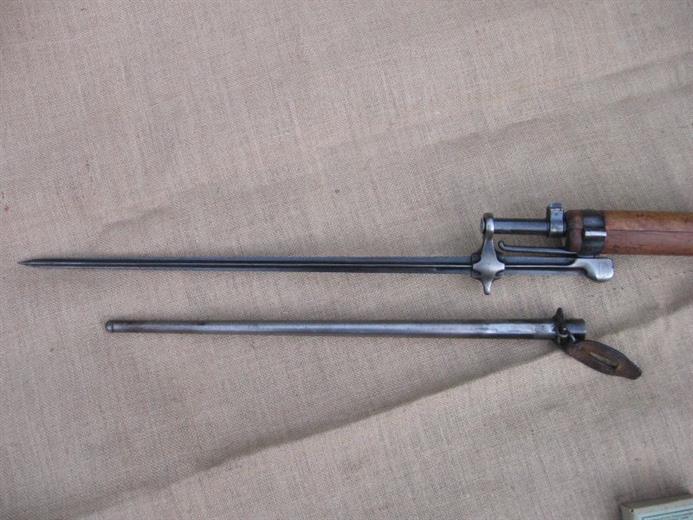

9 La baionetta Tipo1889/1892 inserita all'arma.

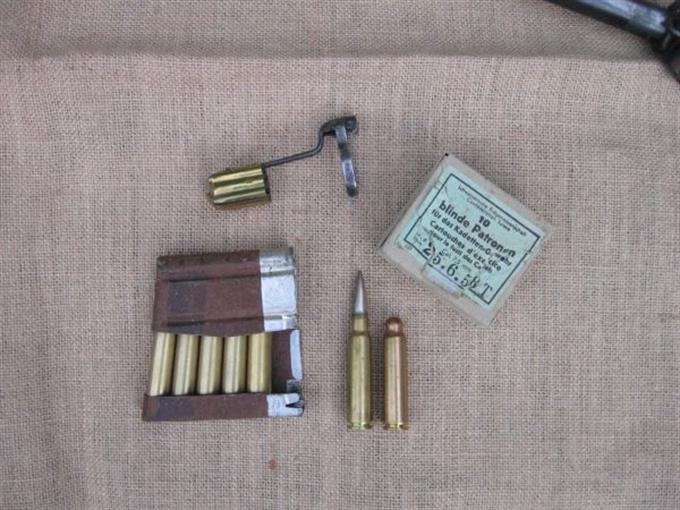

10 Foto di insieme del copri volata per la Modello 1897 e confronto tra una GP11 e le Cartucce da Cadetto.

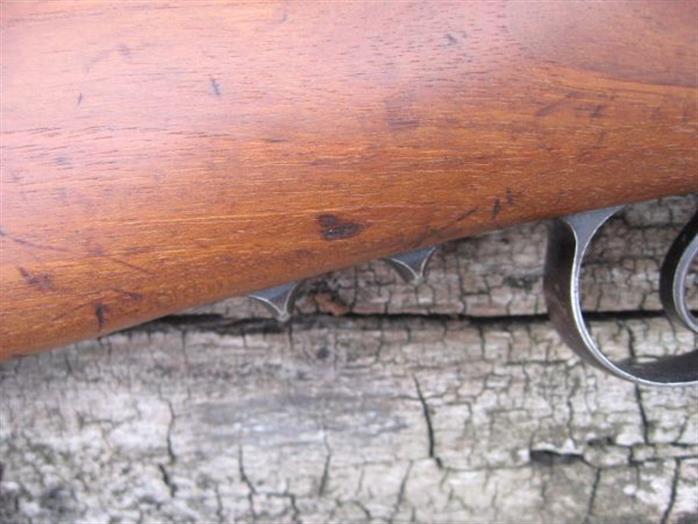

11 I risalti posteriori al ponticello appositamente installati per aumentare la presa delle mani dei cadetti durante l'utilizzo a fuoco.

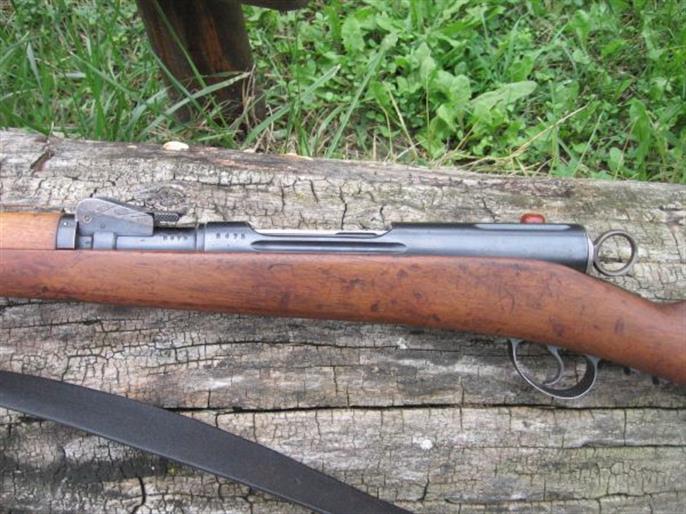

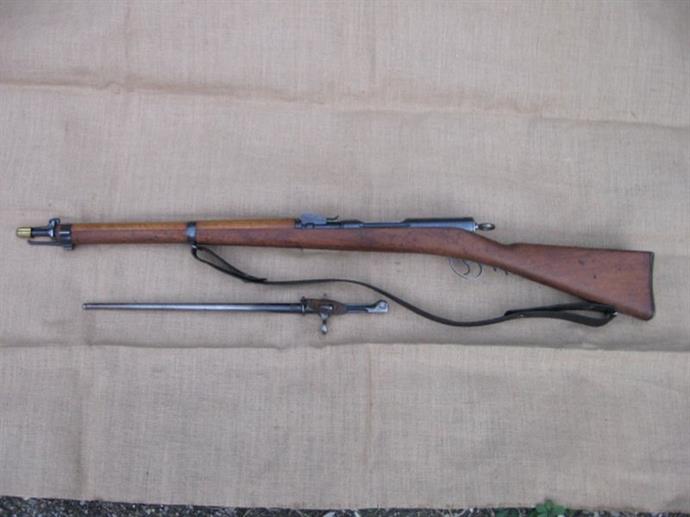

12 Il Modello 1897 visto dal lato sinistro nella sue interezza.
2 Il piccolo, leggero ed elegante M.1897 visto dal lato destro.
3 Gli organi di mira presentano due gradazioni di distanza: quello sul lato sinistro della tacca nel caso si utilizzasse la cartuccia standard GP90, GP90-03 o la GP90-23.
4 La graduazione sul lato destro per le cartucce ridotte da addestramento con distanza massima 200 metri.
5 Il Modello 1897 adotta il nuovo otturatore tipo 1896 con tenoni di chiusura anteriori miglioramento rispetto alla vecchia meccanica dei fucili 1889.
6 I marchi sulla canna e sopra camera di cartuccia composti dal punzone di Berna, la croce della Confederazione Elvetica e il punzone di controllo del Maggiore Vogelsang ( attivo dal 1879 al 1912).
7 Meccanica vista dal lato sinistro.
8 La parte terminale della canna con il mirino a pinna rettangolare inserito a coda di rondine nell'apposito zoccolo e la fascetta superiore con attacco baionetta e il fascio d'armi.
9 La baionetta Tipo1889/1892 inserita all'arma.
10 Foto di insieme del copri volata per la Modello 1897 e confronto tra una GP11 e le Cartucce da Cadetto.
11 I risalti posteriori al ponticello appositamente installati per aumentare la presa delle mani dei cadetti durante l'utilizzo a fuoco.
12 Il Modello 1897 visto dal lato sinistro nella sue interezza.
