| Fabbrica | Eidgennossische Waffenfabrik, Bern. |
| Modello | Repetiergewehr Model 1911. |
| Tipo | Fucile ad otturatore scorrevole tipo Schmidt 1896. |
| Calibro | 7,5x55 Svizzero (GP11). |
| Canna | 780 mm; 4 principi ad andamento destrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio bifilare da 6 colpi estraibile. |
| Peso dello scatto | 1.400 g. |
| Estrattore | A gancio sulla testa dell’otturatore. |
| Congegni di puntamento | Alzo a foglietta regolabile su zoccolo quadrato tarato da 300 a 2000 metri. |
| Congegni di sicurezza | Al primo scatto dell’anello del percussore in azione di arretramento dalla posizione di riposo. |
| Lunghezza totale | 1.311 mm. |
| Peso | 4.900 grammi. |
| Materiali | Acciaio per la meccanica; faggio e noce per i legni. |
| Produzione | Dal 1913 al 1919 per un totale di 133.000 pezzi. |
| Numero di Catalogo Nazionale | 2211 |
Descrizione foto, clicca sui numeri per la visualizzazione:

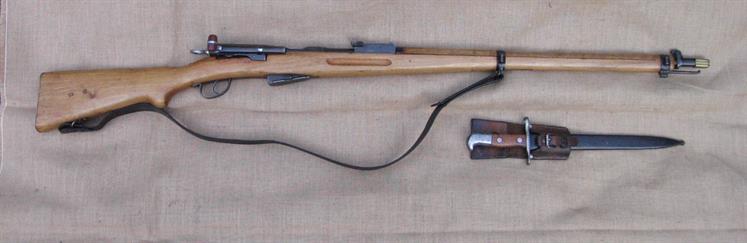

1 Foto del Fucile M.1911 lato destro.

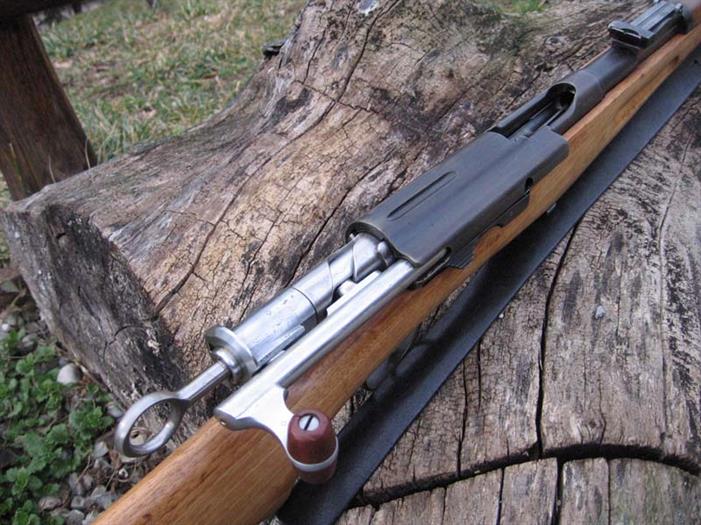

2 La meccanica arretrata perfettamente tirata in bianco e con tenoni anteriori e pomello del manubrio in canevasit lo stesso materiale usato per fare le guancette delle pistole Luger.

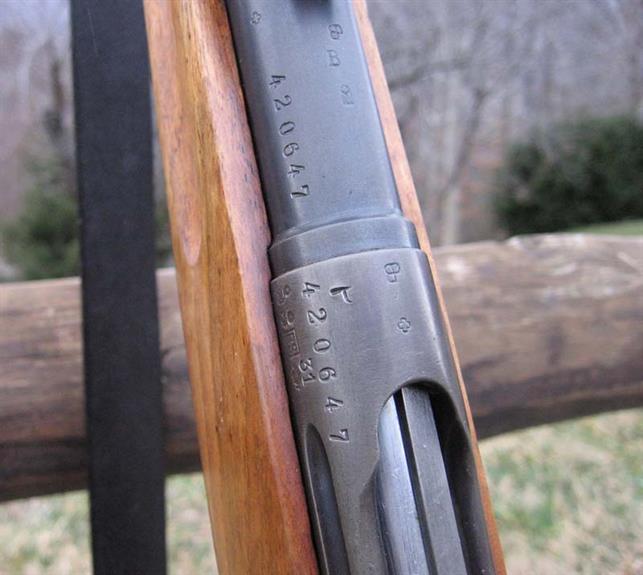

3 I classici punzoni impressi su le armi svizzere ( Marchio di prova di Berna, croce elvetica, punzone di ispezione del controllo, matricola riportata su meccanica e canna) e data di privatizzazione dell'arma avvenuta nel 1931.

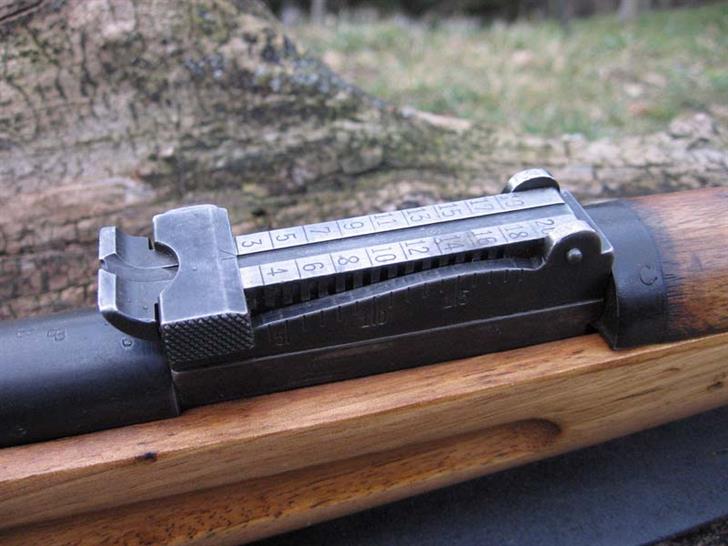

4 La tacca di mira con ritto a cursore graduata da 300 a 2000 metri.

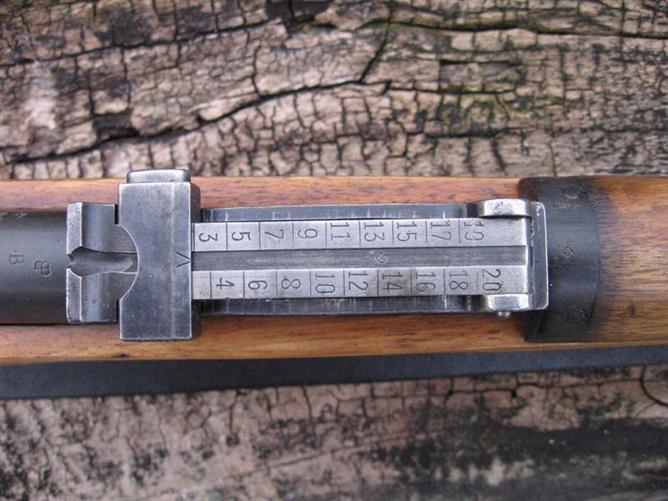

5 Sempre la tacca di mira vista dall'alto.

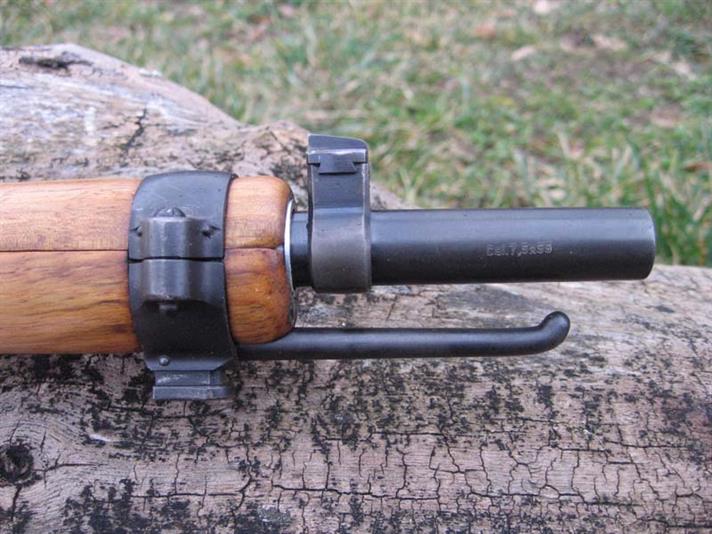

6Parte terminale della canna con mirino e fascetta superiore.

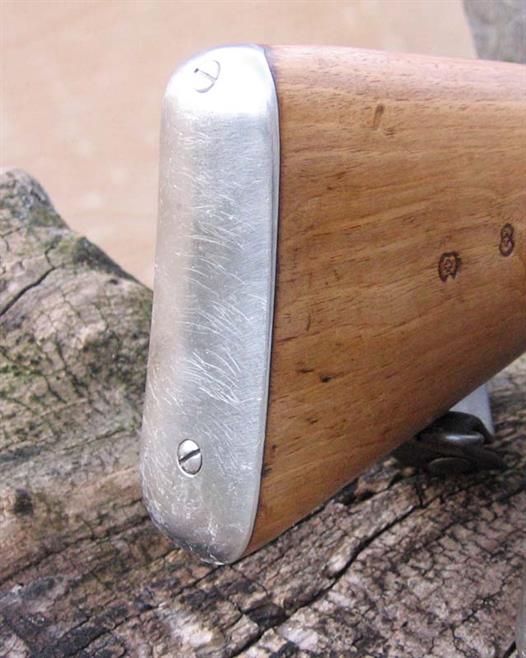

7 Il copricalciolo in metallo del tipo piatto peculiarità dei fucili M1911.

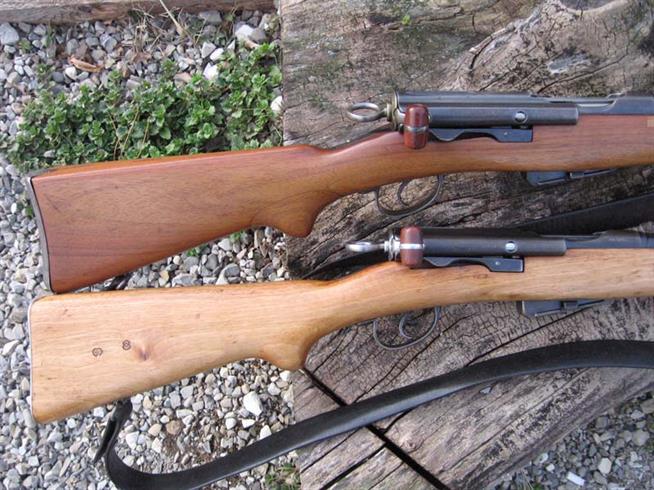

8 Confronto tra un fucile 96/11 ( sopra) e un 1911 (sotto): il copri calciolo presenta una forma del tutto diversa e la calciatura del fucile 1911 nasce con l'impugnatura a pistola, invece nei 96/11 viene aggiunta durante la conversione dal modello 1889/96 alla nuova variante.

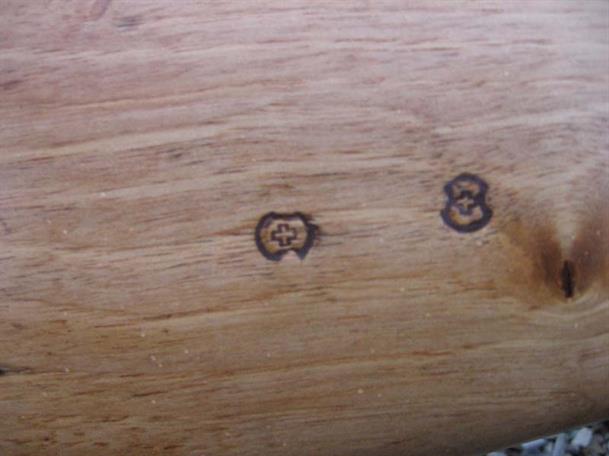

9 Punzoni di accettazione dei legni sulla calciatura.

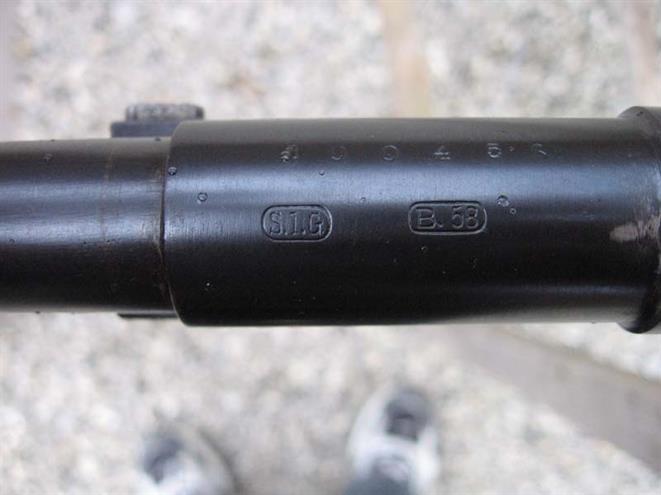

10 La canna del fucile M1911 della scheda è stata sostituita con una della SIG nell'anno 1958.
2 La meccanica arretrata perfettamente tirata in bianco e con tenoni anteriori e pomello del manubrio in canevasit lo stesso materiale usato per fare le guancette delle pistole Luger.
3 I classici punzoni impressi su le armi svizzere ( Marchio di prova di Berna, croce elvetica, punzone di ispezione del controllo, matricola riportata su meccanica e canna) e data di privatizzazione dell'arma avvenuta nel 1931.
4 La tacca di mira con ritto a cursore graduata da 300 a 2000 metri.
5 Sempre la tacca di mira vista dall'alto.
6Parte terminale della canna con mirino e fascetta superiore.
7 Il copricalciolo in metallo del tipo piatto peculiarità dei fucili M1911.
8 Confronto tra un fucile 96/11 ( sopra) e un 1911 (sotto): il copri calciolo presenta una forma del tutto diversa e la calciatura del fucile 1911 nasce con l'impugnatura a pistola, invece nei 96/11 viene aggiunta durante la conversione dal modello 1889/96 alla nuova variante.
9 Punzoni di accettazione dei legni sulla calciatura.
10 La canna del fucile M1911 della scheda è stata sostituita con una della SIG nell'anno 1958.
