Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Providence Tool Company, Providence, Rhode Island (Stati Uniti)
Modello Fucile Modello 1867/77
Tipo Fucile a blocco cadente incernierato comandato da leva paragrilletto
Produzione Aggiornamento al modello 1877 dal 1877 al 1883 per un totale di 8.453 armi
Calibro 10,4x38R GP1867.
Canna 835 mm; 4 principi ad andamento destrorso.
Sistema di percussione Per mezzo di acciarino a molla indietro e cane esterno; percussione anulare.
Alimentazione Colpo singolo.
Peso dello scatto Circa 4.500 g.
Estrattore A linguetta automatico all’apertura.
Congegni di puntamento Alzo a foglietta abbattibile e regolabile tarato sino a 800 metri.
Congegni di sicurezza Sicura a mezza monta del cane.
Lunghezza totale 1.320 mm.
Peso Circa 4.400 g.
Materiali Acciaio per la meccanica; noce per i legni.
Numero di Catalogo Nazionale Arma antica

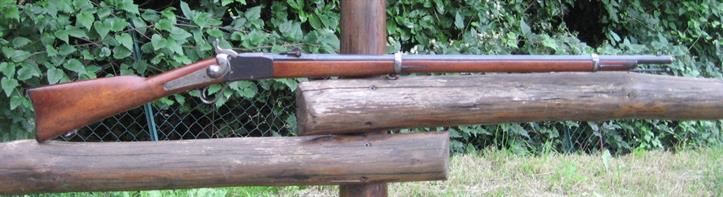

1 Vista dal lato destro. Il Fucile Peabody M1867/77 è il tipico esempio di arma di seconda metà
‘800 figlia della nuova evoluzione delle armi da fuoco con la nascita della cartuccia metallica.
Esteticamente assomiglia molto dalle armi ad avancarica da cui prende molti spunti come anche
dai contemporanei  Sharps e Spencer.

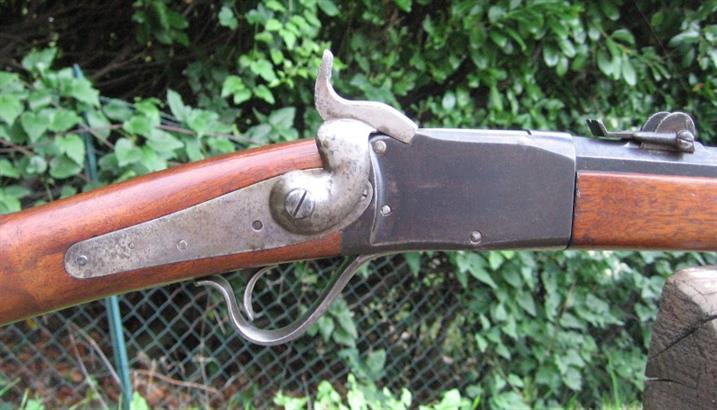

2 Scatola culatta e acciarino a molla indietro visti dal lato destro. Nei Peabody Svizzeri la finitura
delle armi era particolare: canna e scatola brunite e gruppo di percussione, acciarino e cane, in
bianco.
3 Il blocco oscillante in apertura con cane a mezza monta.

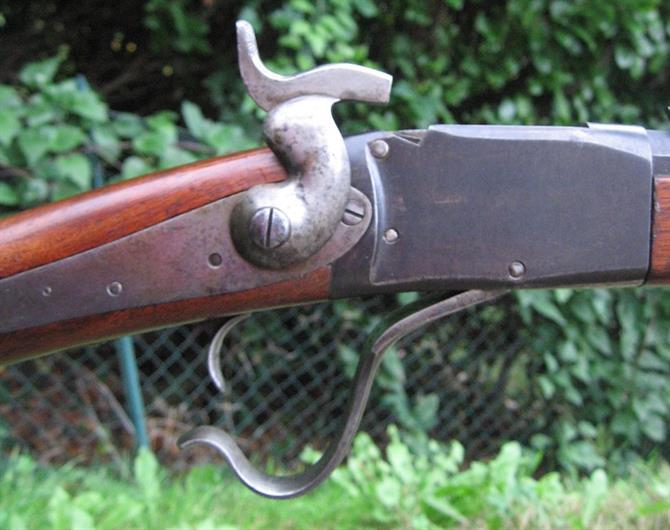

4 La leva di armamento, che funge anche da ponticello paragrilletto, estesa così da poter
abbassare il blocco otturatore e permettere il caricamento.

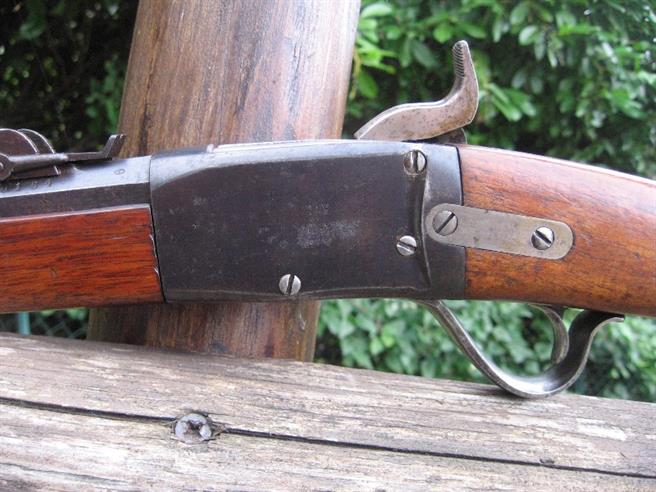

5 Meccanica vista dal lato sinistro. Visto spesso l’uso intenso e le numerose riarsenalizzazioni può
capitare che i Peabody M67/77 abbiano i marchi identificati siano parzialmente cancellati.

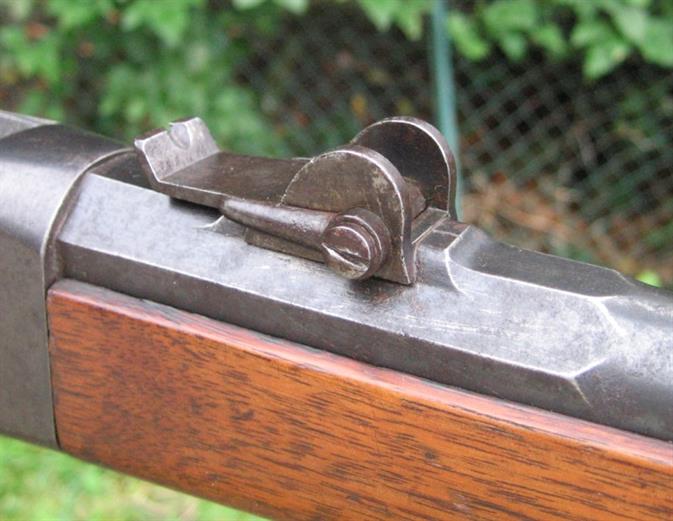

6 Particolare della canna Elvetica, una delle modifiche apportate con l’aggiornamento allo standard
1877, con sagoma pentagonale in corrispondenza della camera di cartuccia e l’alzo uguale a
quello allora impiegato nei precedenti Vetterli M1869 e  M1869/71.
7 La foglietta con base graduata da 100 a 800 metri.
8 La matricola era riportata sul lato sinistro della canna insieme ai punzoni di accettazione elvetici.

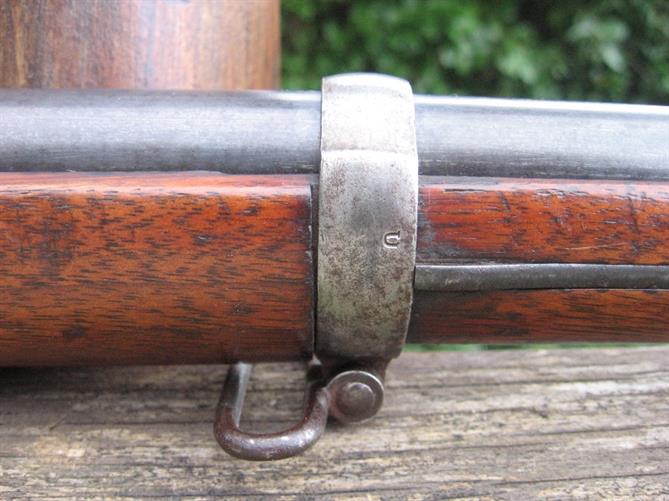

9 La lettera U maiuscola caratteristica delle armi di produzione americane, usato come marchio di
accettazione del pezzo, è presente su entrambe le fascette.

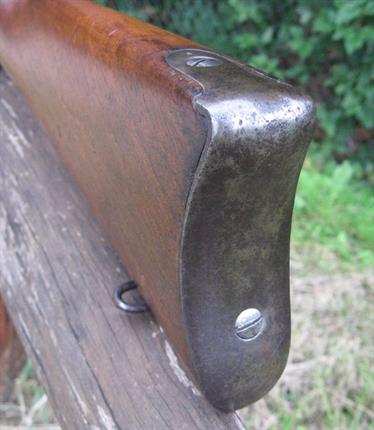

10 L’elegante copri calciolo a rientrare.

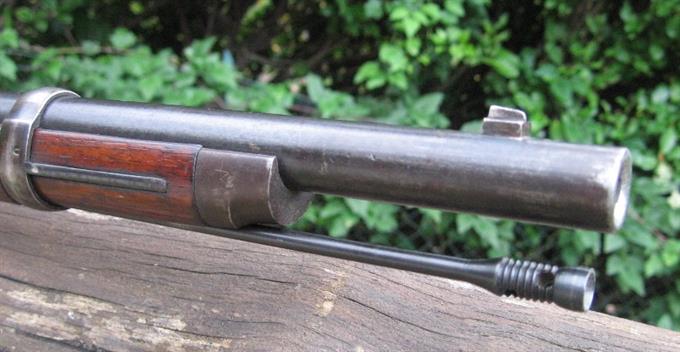

11 Foto della canna col mirino e la particolare bacchetta nettatoia.

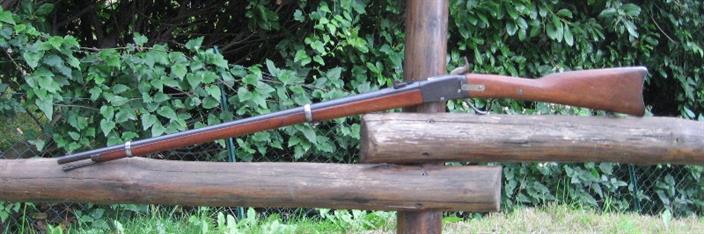

12 Foto finale del lato sinistro.
