Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Arsenali di Tula e Ishevsk (Russia).
Modello Fucile Mosin-Nagant M91/30 Type A ( ricavato dai precedenti fucili da Dragoni M.1891).
Tipo Fucile ad otturatore girevole scorrevole.
Calibro 7,62x54R.
Canna Lunghezza 750mm; 4 principi ad andamento destrorso.
Sistema di percussione Per mezzo di un percussore ospitato all'interno del cilindro otturatore.
Alimentazione Serbatoio monofilare da 5 colpi.
Peso dello scatto 2.500 g.
Estrattore Posto al di sopra della testa dell'otturatore cilindrico.
Espulsione Per mezzo di un perno nella porzione inferiore del castello.
Congegni di puntamento Alzo a foglietta regolabile su zoccolo graduato in metri.
Congegni di sicurezza Arretrando l'orecchia posteriore e girando la parte dell'otturatore verso il lato sinistro del castello così da incastrare il gruppo percussore nel castello stesso.
Lunghezza totale 1.240 mm.
Peso 4.400 g. (circa)
Materiali Acciaio: betulla, faggio noce legni.
Numero di Catalogo Nazionale Cat. Naz. 2330.

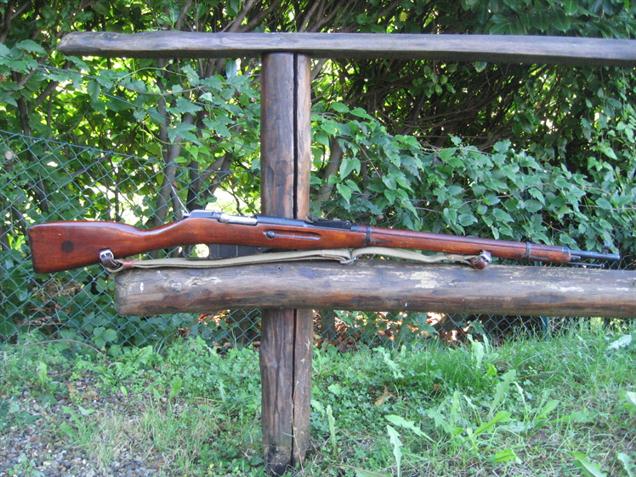

1 Immagine del fucile M91/30 versione col castello tondo costruito a Tula durante la seconda
guerra mondia.

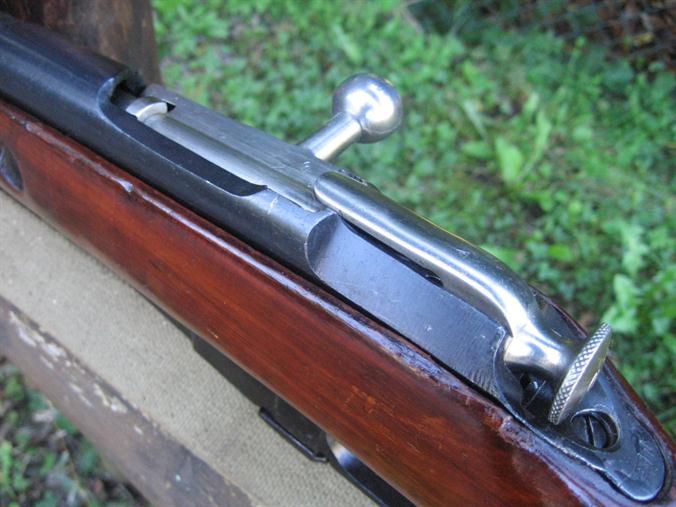

2 L'otturatore in chiusura visto dall'alto.

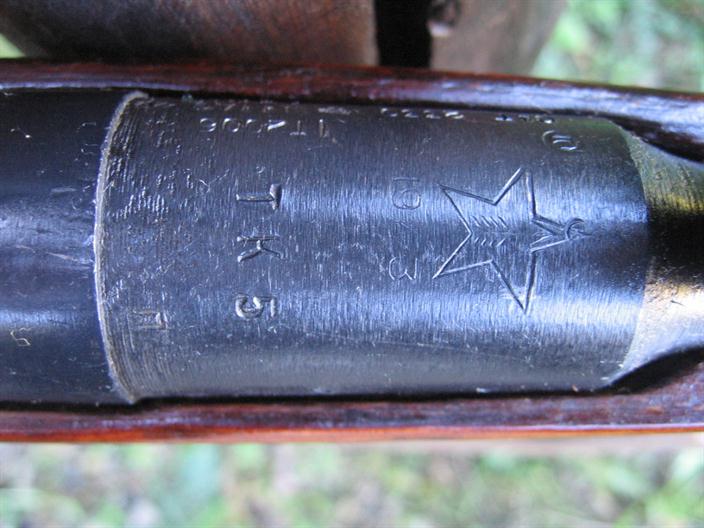

3  I marchi impressi sulla camera di cartuccia con la stella e freccia di Tula, anno di fabbricazione
e la matricola composta da due lettere dell'alfabeto cirillico e un numero, Dalla qualità della
lavorazione è evidente che certe sottigliezze estetiche erano state abbandonate per aiutare lo
sforzo bellico contro l'invasione tedesca.

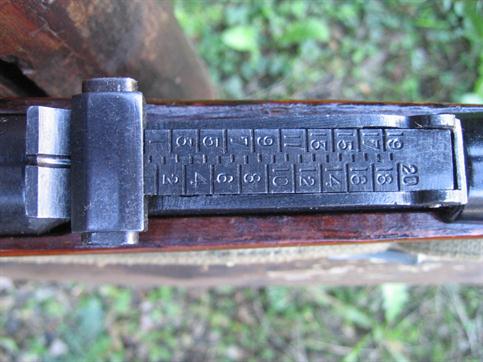

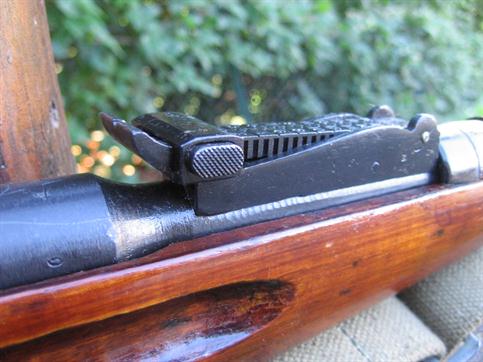

4 Sistema di alzo tarato in metri con riferimenti in ettometri e tacche di intermezzo di 50 metri.

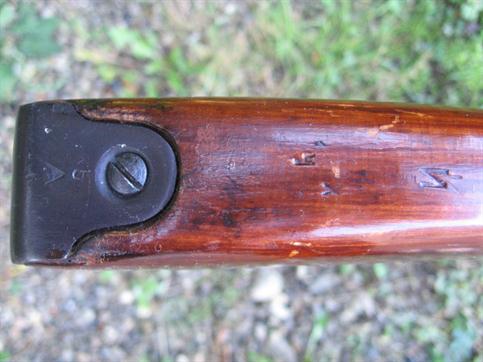

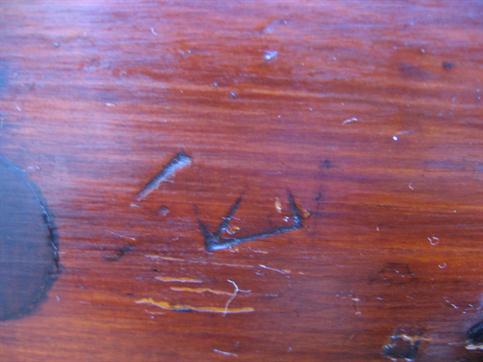

5 Marchi interessanti posti sulla parte superiore della pala del calcio.
6 Vista del lato destro del receiver.

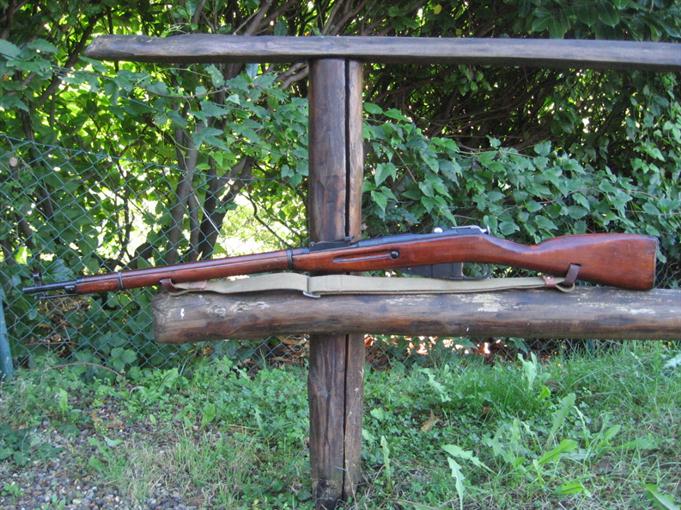

7 Conclusione con le foto del lato sinistro.
