Descrizione foto, clicca sui numeri per la visualizzazione:
| Fabbrica | Österreichische Waffenfabrik Gesellschaft, Steyr (Austria) 4800 armi prodotte. |
| Modello | Carabina Modello 1886 |
| Tipo | Fucile ad otturatore girevole scorrevole Kropatschek. |
| Calibro | 8x60R |
| Canna | Lunghezza 657 mm; rigatura a 4 principi ad andamento destrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio tubolare dalla capacità di 8 colpi caricabile manualmente. |
| Peso dello scatto | 4.500 g. |
| Estrattore | Posto sulla testa dell’otturatore. |
| Espulsione | Automatica all'estrazione con fondello che picchia su perno. |
| Congegni di puntamento | Alzo a quadrante con doppio ritto scorrevole tarato da 200 a 1600 metri. |
| Congegni di sicurezza | A bandiera a due posizioni tipo Mauser. |
| Lunghezza totale | 1.165 mm. |
| Peso | 4.100 g. (circa) |
| Materiali | Acciaio per la meccanica; noce per i legni. |
| Numero di Catalogo Nazionale | Arma Antica. |

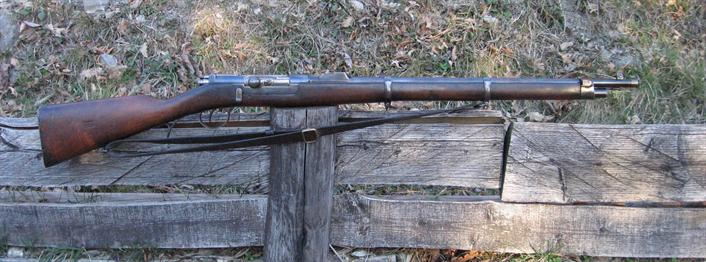

1 L’elegante Carabina M1886 per le guardie della Tesoreria Reale vista dal lato destro.

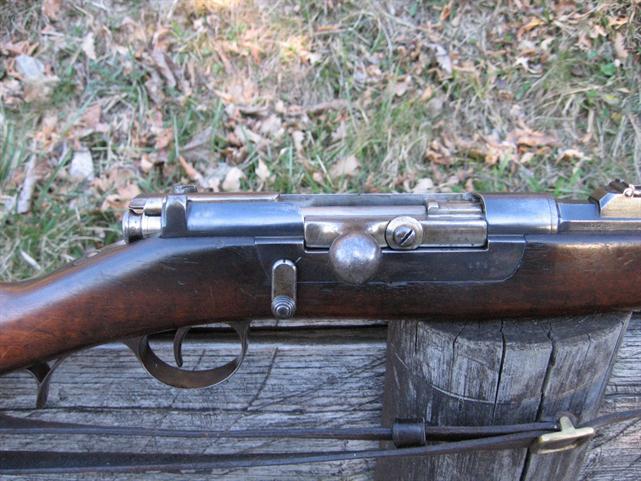

2 La meccanica in primo piano: essa no ha differenza alcuna con quella della versione da fanteria più ingombrante.

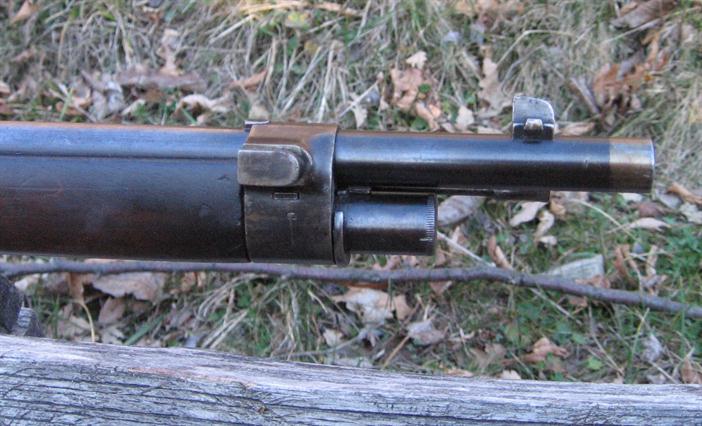

3 Parte terminale della canna con la tipica fascetta/bocchino superiore avente l’attacco per la baionetta a sciabola M1886.

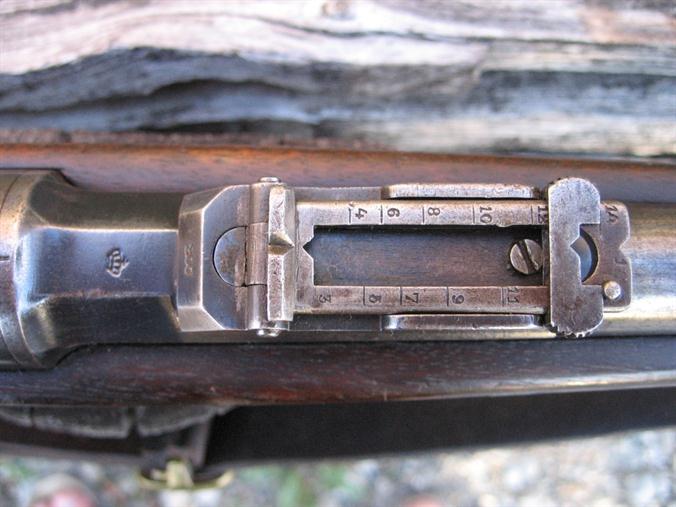

4 L’alzo a ritto con foglietta regolabile tarato dai 200 ai 1600 metri.

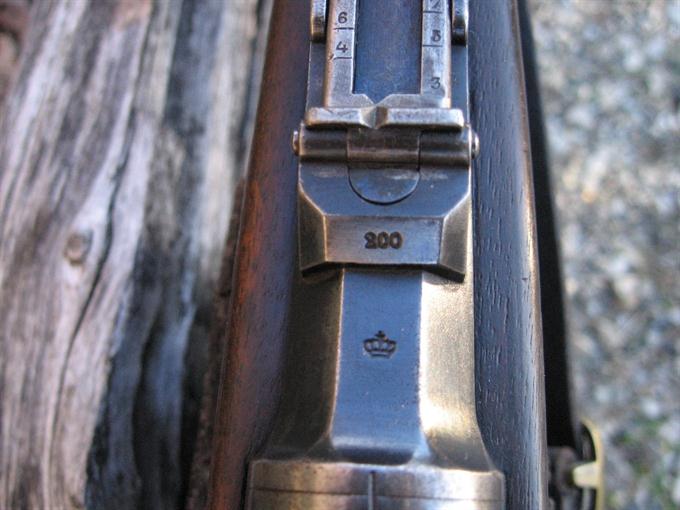

5 Sopra la camera di cartuccia sono impressi la corona di accettazione Steyr e in numero 200 indicante la distanza di impiego della mira da combattimento.

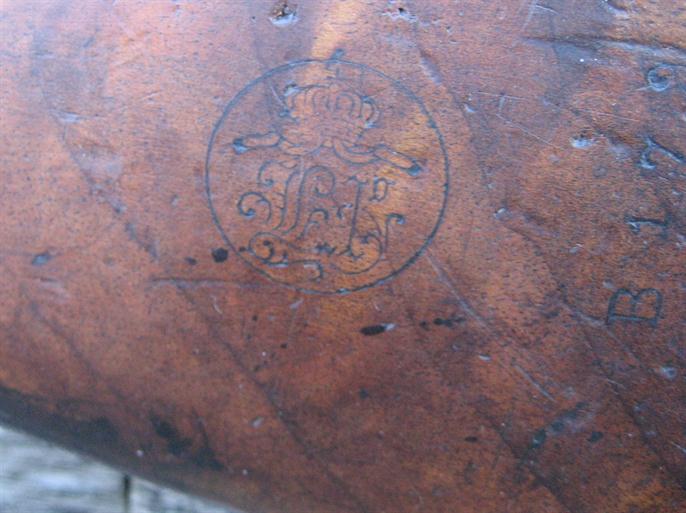

6 Il Cartiglio del re Leopoldo I del Portogallo. Con l’avvento della repubblica, spesso nei fucili Kropatschek, tale retaggio della monarchie veniva appositamente rimosso.

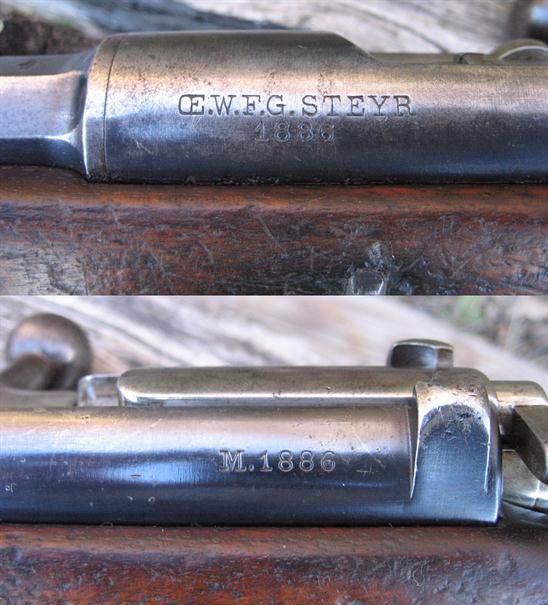

7-8 L’indicazione del produttore, la provenienza e l’anno di fabbricazione sono riportati sul lato sinistro della meccanica verso la camera di cartuccia. Dall’altro capo della scatola di culatta è indicato il modello del fucile.

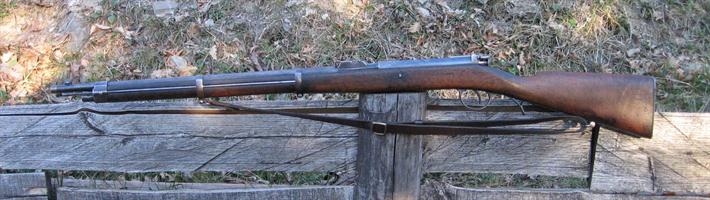

9 Per finire la carabina dal lato sinistro.
2 La meccanica in primo piano: essa no ha differenza alcuna con quella della versione da fanteria più ingombrante.
3 Parte terminale della canna con la tipica fascetta/bocchino superiore avente l’attacco per la baionetta a sciabola M1886.
4 L’alzo a ritto con foglietta regolabile tarato dai 200 ai 1600 metri.
5 Sopra la camera di cartuccia sono impressi la corona di accettazione Steyr e in numero 200 indicante la distanza di impiego della mira da combattimento.
6 Il Cartiglio del re Leopoldo I del Portogallo. Con l’avvento della repubblica, spesso nei fucili Kropatschek, tale retaggio della monarchie veniva appositamente rimosso.
7-8 L’indicazione del produttore, la provenienza e l’anno di fabbricazione sono riportati sul lato sinistro della meccanica verso la camera di cartuccia. Dall’altro capo della scatola di culatta è indicato il modello del fucile.
9 Per finire la carabina dal lato sinistro.
