Descrizione foto, clicca sui numeri per la visualizzazione:
| Fabbrica | Waffenfabrik Mauser Oberndorf A/N. |
| Modello | Fucile Modello 1909 |
| Tipo | Fucile ad otturatore girevole scorrevole tipo Mauser 1898. |
| Calibro | 7,65x53 Argentino. |
| Canna | Lunghezza 740 mm; rigatura a 4 principi ad andamento destrorso. |
| Sistema di percussione | Diretto. |
| Alimentazione | Serbatoio integrato da 5 colpi caricabile per mezzo di apposita lastrina. |
| Peso dello scatto | 2.800 g. |
| Estrattore | Posto sulla testa dell’otturatore. |
| Espulsione | Automatica all'estrazione con fondello che picchia su perno. |
| Congegni di puntamento | Alzo Lange tarato da 400 a 2000 metri. |
| Congegni di sicurezza | Sicura a bandiera tipo mauser a tre posizioni. |
| Lunghezza totale | 1.240 mm. |
| Peso | 4.200 g. |
| Materiali | Acciaio per la meccanica; noce e faggio per i legni. |
| Numero di Catalogo Nazionale | 14016 |

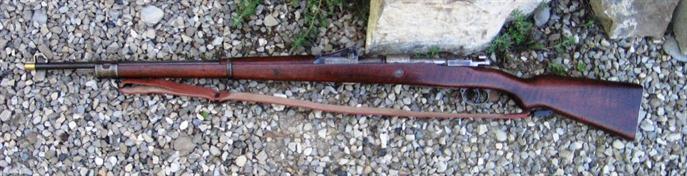

1 Foto lato destro.

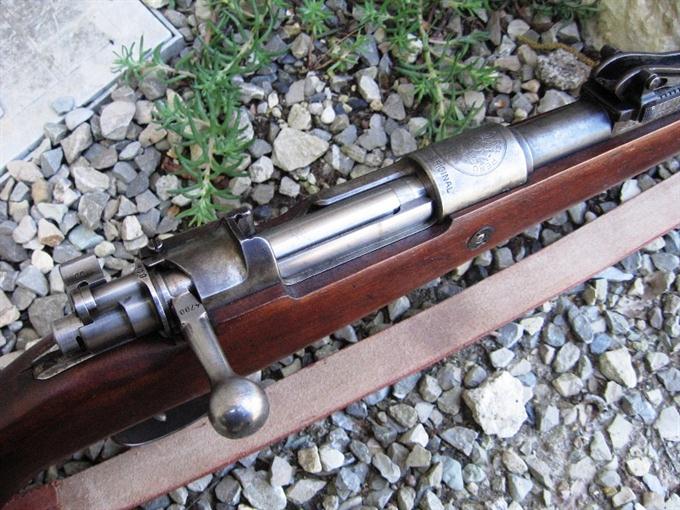

2 La meccanica vista dall’alto con particolare angolazione.

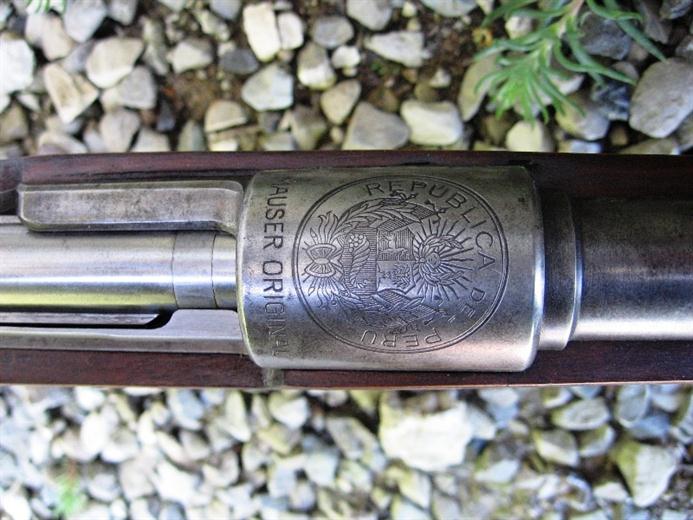

3 Il tipico Crest della Repubblica del Perù.

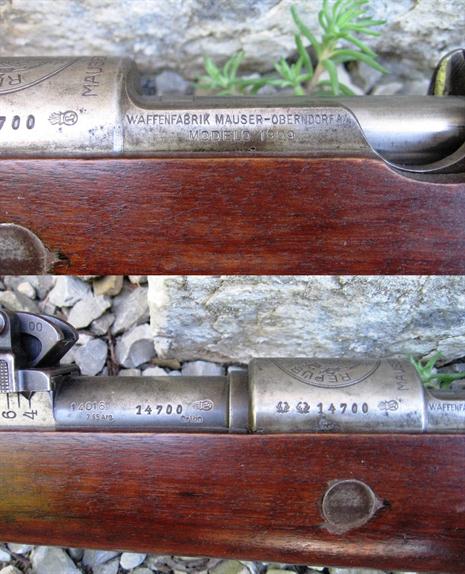

4-5 Sono riportati sul lato sinistro del fucile: luogo di nascita (Waffenfabrik Mauser Oberndorf A/N), il modello ( MODELO 1909), la matricola in due punti, vari punzoni del banco di prova di Liegi e la corona di alloro marchio di accettazione della repubblica andina.

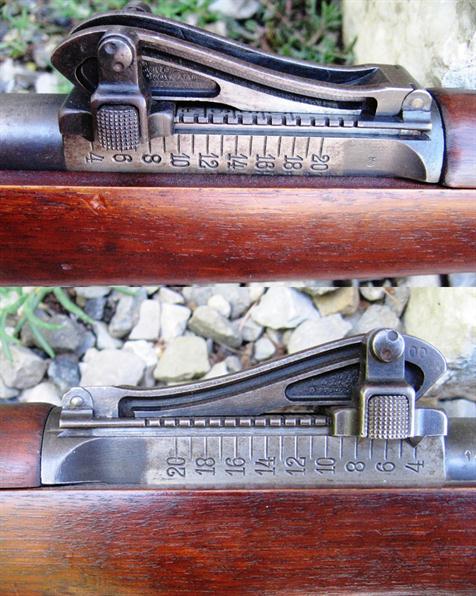

6-7 L’immancabile alzo tipo Lange visto da destra e sinistra.
8 Sul lato destro della pala il Mauser Banner usato per evidenziare le armi per l’esport, la corona di alloro e il dischetto metallico posto nella porzione dove, nei modelli tedeschi, è presente il foro usato per facilitare lo smontaggio dell’otturatore.

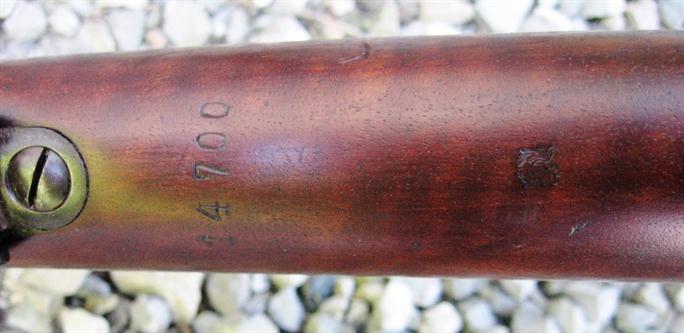

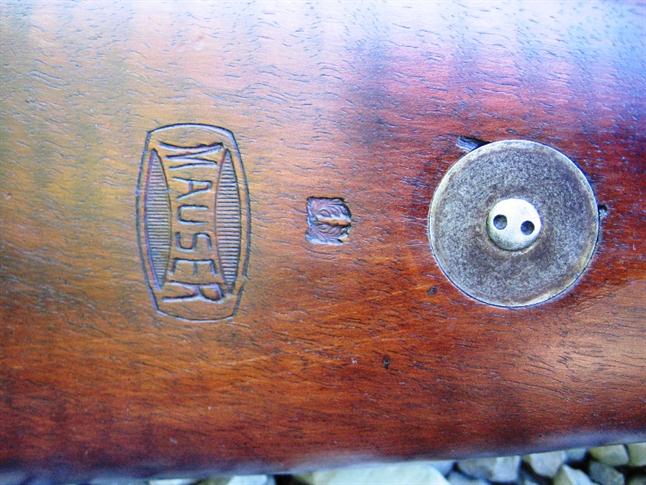

9 L’arma è completamente monomatricola pure nei legni: marchi posti nella parte inferiore del calcio.

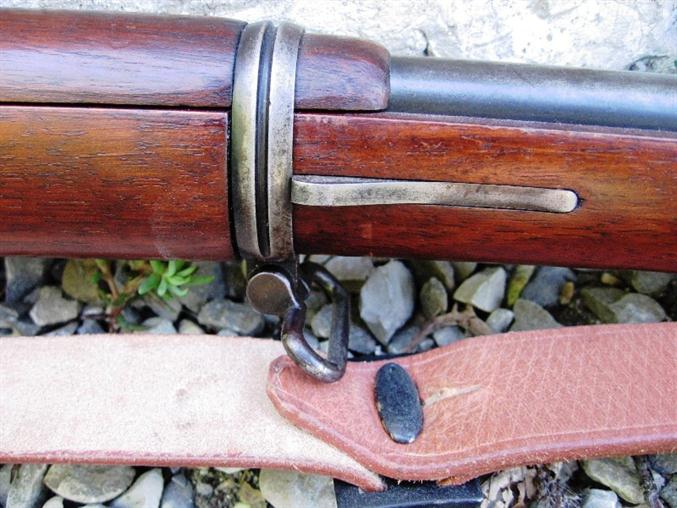

10 Fascetta per la cinghia mediana trattenuta da una molla a lamina.

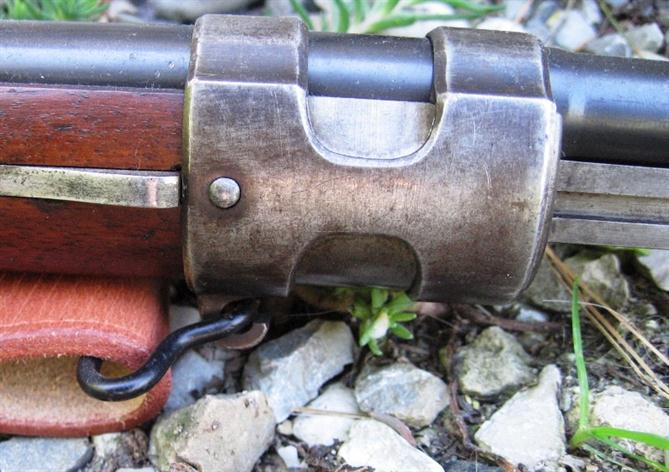

11 Il bocchino con il gancio per lo sgancio rapido della cinghia.
12 La volata della canna con il tipico coprivolata del periodo.

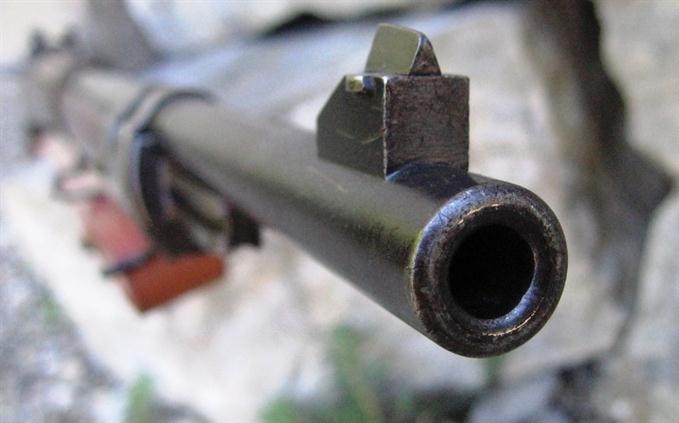

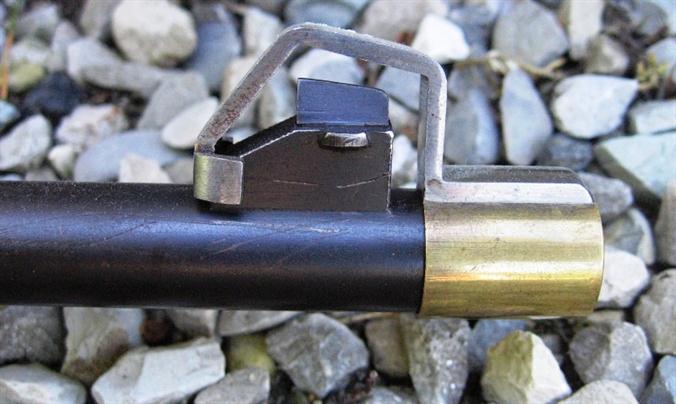

13 Primo piano della volata e del mirino posto sul suo zoccolo.

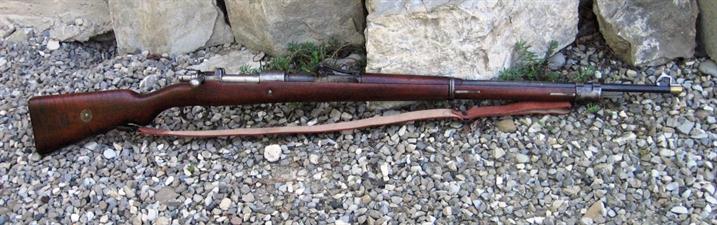

14 Foto lato sinistro.
2 La meccanica vista dall’alto con particolare angolazione.
3 Il tipico Crest della Repubblica del Perù.
4-5 Sono riportati sul lato sinistro del fucile: luogo di nascita (Waffenfabrik Mauser Oberndorf A/N), il modello ( MODELO 1909), la matricola in due punti, vari punzoni del banco di prova di Liegi e la corona di alloro marchio di accettazione della repubblica andina.
6-7 L’immancabile alzo tipo Lange visto da destra e sinistra.
8 Sul lato destro della pala il Mauser Banner usato per evidenziare le armi per l’esport, la corona di alloro e il dischetto metallico posto nella porzione dove, nei modelli tedeschi, è presente il foro usato per facilitare lo smontaggio dell’otturatore.
9 L’arma è completamente monomatricola pure nei legni: marchi posti nella parte inferiore del calcio.
10 Fascetta per la cinghia mediana trattenuta da una molla a lamina.
11 Il bocchino con il gancio per lo sgancio rapido della cinghia.
12 La volata della canna con il tipico coprivolata del periodo.
13 Primo piano della volata e del mirino posto sul suo zoccolo.
14 Foto lato sinistro.
