Descrizione foto, clicca sui numeri per la visualizzazione:
| Fabbrica | Arsenali di Tula, Ishevsk, Sestroyesk (Russia), Chatellerault, New England Westinghouse e Remington. |
| Modello | Fucile Mosin-Nagant M91. |
| Tipo | Fucile ad otturatore girevole scorrevole. |
| Calibro | 7,62x54R. |
| Canna | Lunghezza 802mm; 4 principi ad andamento destrorso. |
| Sistema di percussione | Per mezzo di un percussore ospitato all'interno del cilindro otturatore. |
| Alimentazione | Serbatoio monofilare da 5 colpi. |
| Peso dello scatto | 2.500 g. |
| Estrattore | Posto al di sopra della testa dell'otturatore cilindrico. |
| Espulsione | Per mezzo di un perno nella porzione inferiore del castello. |
| Congegni di puntamento | Alzo a foglietta regolabile su zoccolo graduato in Arshin I Tipo. |
| Congegni di sicurezza | Arretrando l'orecchia posteriore e girando la parte dell'otturatore verso il lato sinistro del castello così da incastrare il gruppo percussore nel castello stesso. |
| Lunghezza totale | 1.290 mm. |
| Peso | 4.450 g. (circa) |
| Materiali | Acciaio: betulla, faggio noce legni. |
| Numero di Catalogo Nazionale | Cat. Naz. 2419. |

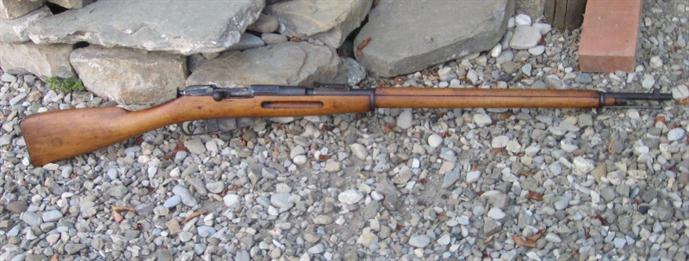

1 Il fucile Modello 1891 visto nella sua interezza dal lato destro.

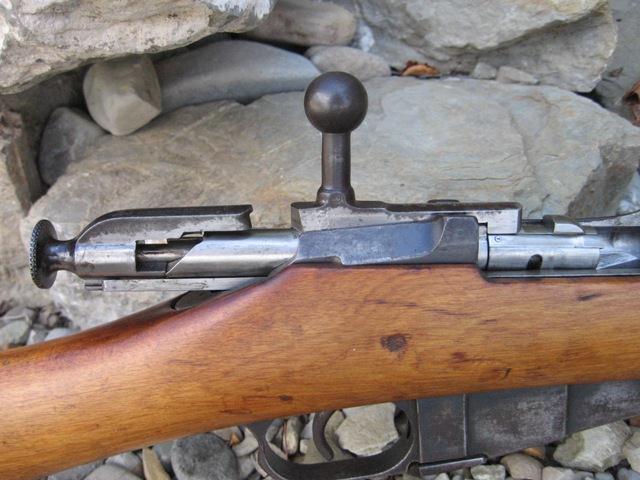

2 Particolare della zona del castello e otturatore sempre visti dal lato destro.
Nella parte anteriore del serbatoio monofilare era ospitata, ove adesso è presente una vita con inserto in ottone, l’attacco per la cinghia inferiore. La posizione deriva direttamente dai precedenti fucili Berdan N°2 Modello 1870.

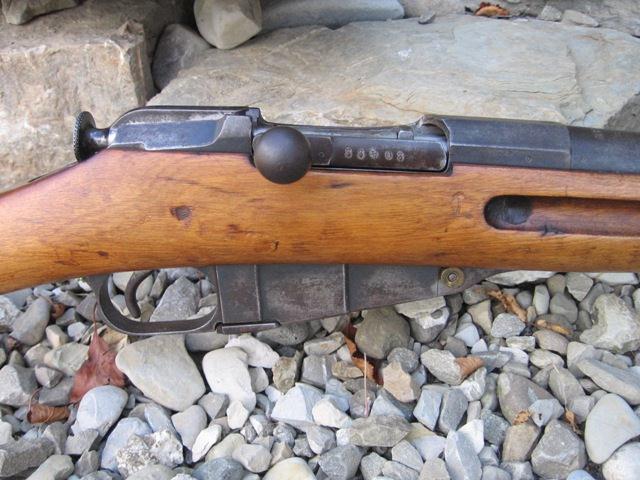

3 . L’otturatore in apertura con il manubrio corto con pomello tondo pieno e posto su una base a zoccolo.

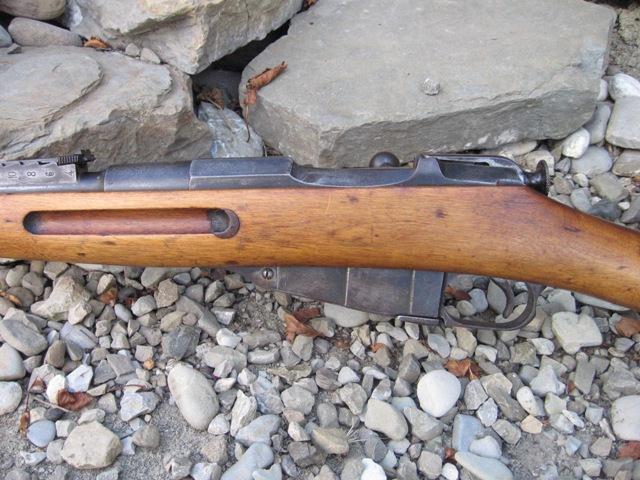

4 Parte sinistra del receiver con la caratterista versione ribassata al centro.

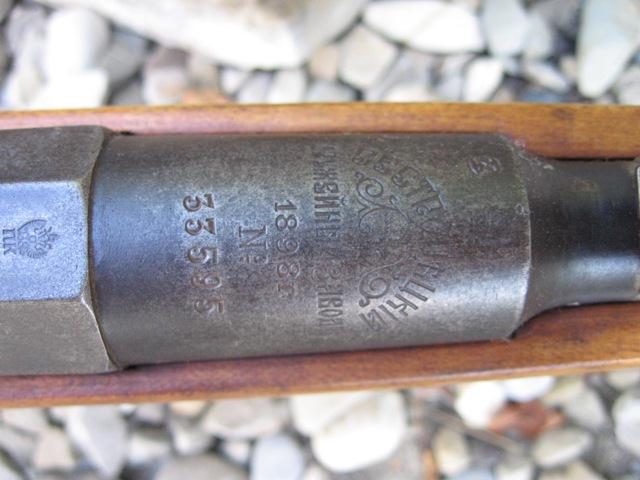

5 Sulla porzione superiore della camera di cartuccia sono impressi: l’aquila a due teste simbolo della casa imperiale dei Romanov , i marchi indicanti l’arsenale di Sestroyesk, l’anno di fabbricazione e il numero di matricola.

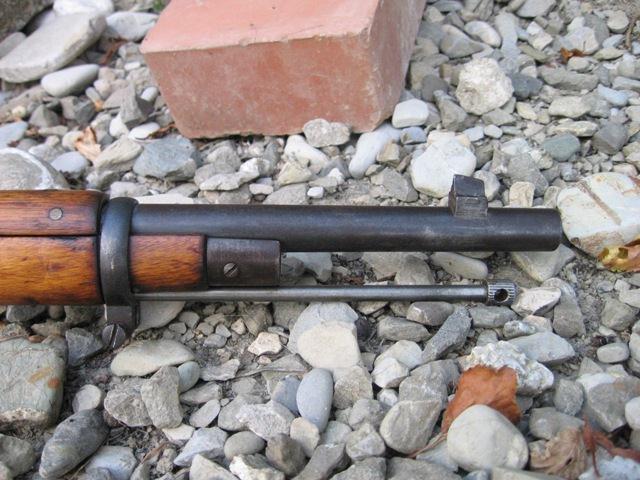

6 Parte terminale della canna con la bacchetta di pulizia e il mirino posto in prossimità della volata.

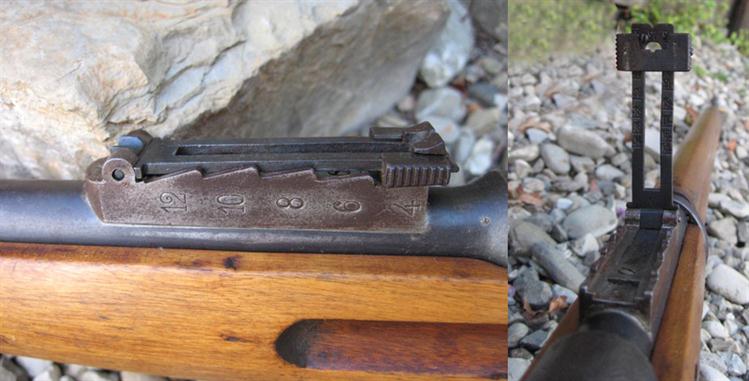

7-8 L’alzo prima versione nato appositamente per la cartuccia con palla da 145 grani ogivale in origine usata nel 7,62x54R. In seguito sarà sostituita nel 1910 con il nuovo alzo Konovalov. Posizione abbassata e in elevazione.

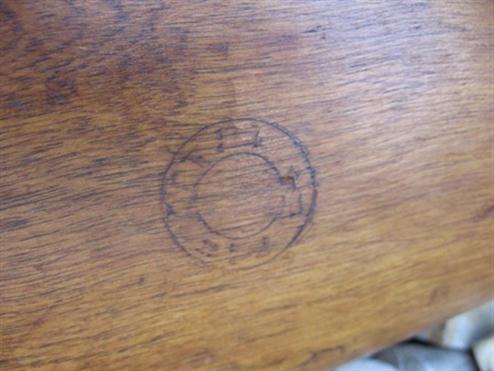

9 Parte dell’originale cartiglio di produzione sul lato destro della pala del calcio è ancora visibile.

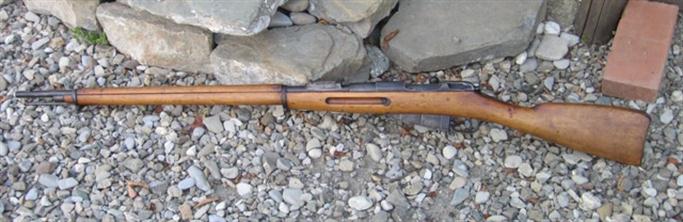

10 Immagine finale del lato sinistro.
2 Particolare della zona del castello e otturatore sempre visti dal lato destro.
Nella parte anteriore del serbatoio monofilare era ospitata, ove adesso è presente una vita con inserto in ottone, l’attacco per la cinghia inferiore. La posizione deriva direttamente dai precedenti fucili Berdan N°2 Modello 1870.
3 . L’otturatore in apertura con il manubrio corto con pomello tondo pieno e posto su una base a zoccolo.
4 Parte sinistra del receiver con la caratterista versione ribassata al centro.
5 Sulla porzione superiore della camera di cartuccia sono impressi: l’aquila a due teste simbolo della casa imperiale dei Romanov , i marchi indicanti l’arsenale di Sestroyesk, l’anno di fabbricazione e il numero di matricola.
6 Parte terminale della canna con la bacchetta di pulizia e il mirino posto in prossimità della volata.
7-8 L’alzo prima versione nato appositamente per la cartuccia con palla da 145 grani ogivale in origine usata nel 7,62x54R. In seguito sarà sostituita nel 1910 con il nuovo alzo Konovalov. Posizione abbassata e in elevazione.
9 Parte dell’originale cartiglio di produzione sul lato destro della pala del calcio è ancora visibile.
10 Immagine finale del lato sinistro.
