Descrizione foto, clicca sui numeri per la visualizzazione:
Fabbrica Vari armaioli autorizzati Elvetici a seconda dei Cantoni
Modello Fucile Modello 1801-42
Tipo Fucile a luminello modifica della precedente versione 1801 a pietra.
Calibro Avancarica calibro 17,5mm circa.
Canna 930 mm ad anima liscia.
Sistema di percussione Luminello del tipo a molla avanti.
Alimentazione Colpo singolo.
Peso dello scatto Circa 5.000 g.
Congegni di puntamento Tacca di mira fissa posta sulla sommità della culatta.
Congegni di sicurezza Alla prima monta del cane.
Lunghezza totale 1.320 mm.
Peso Circa 4.300 g.
Materiali Acciaio per la meccanica; noce per i legni.
Numero di Catalogo Nazionale Arma antica

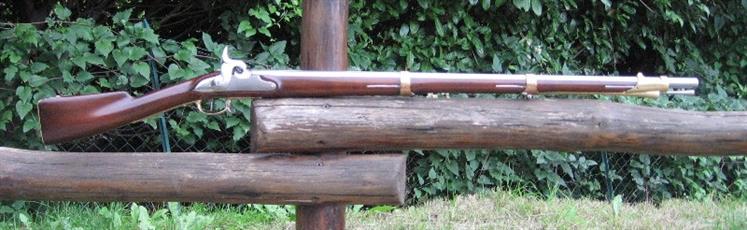

1 Il fucile Modello 1801-42 visto dal lato destro.

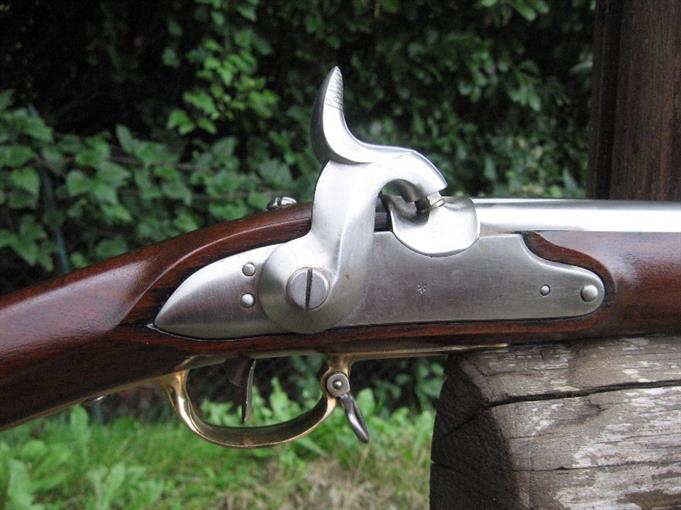

2 L'acciarino a molla in avanti con il caratteristico cane.

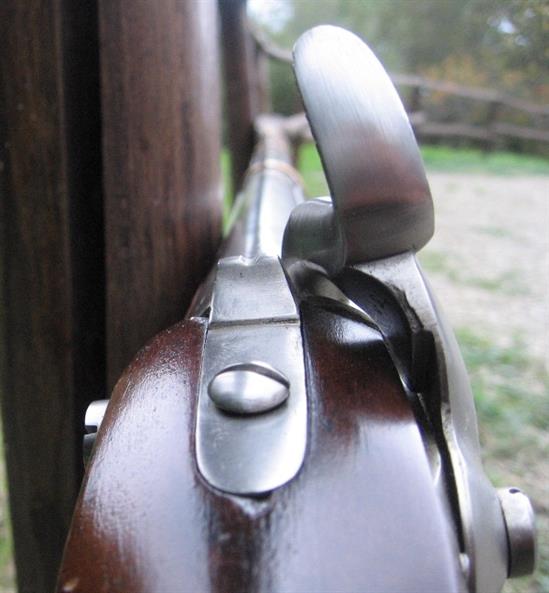

3 Visione posteriore della tacca di mira fissa.

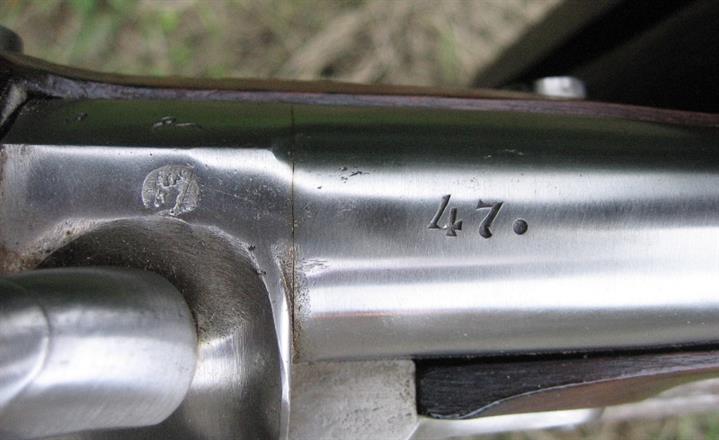

4 Sulla parte superiore della canna è riportata la cifra .47  indicando l’anno (1847)  di modifica da pietra
focaia a percussione. Vicino al focone è presente lo stemma del cantone della città di Berna: un orso
all’interno di un cerchio.

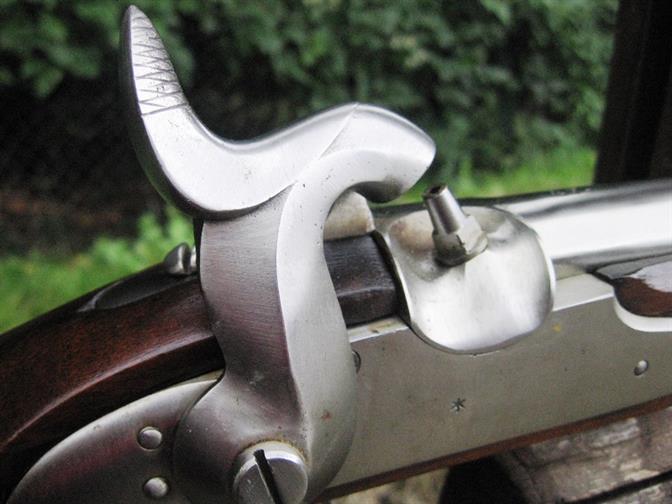

5 Trattandosi di una versione  perfettamente aggiornata del precedente fucile 1801 a pietra si nota la sede
dello scodello dell’acciarino saldata e modificata per inserire il focone.

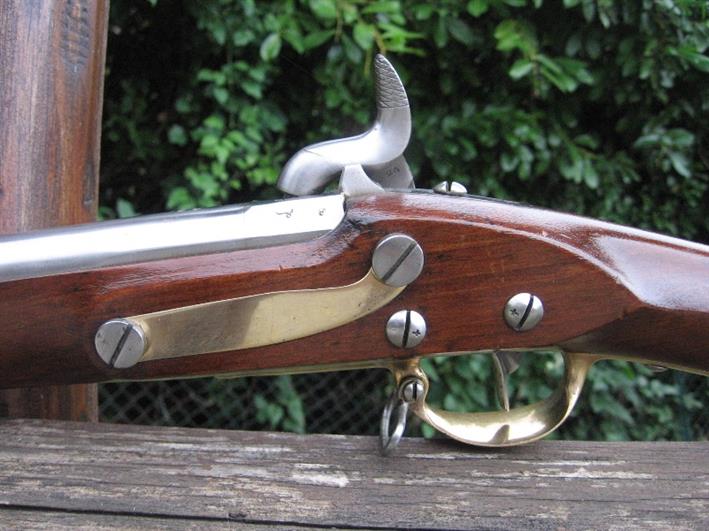

6 Cassa vista dal lato sinistro con i vitoni di fermo della piastra acciarino e la tipica listarella in ottone.

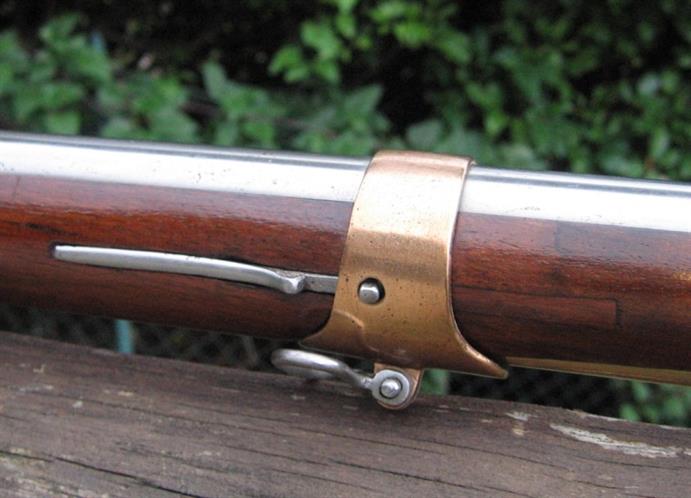

7 I fornimenti sono in ottone e bloccati alla calciatura con molle a lamina.

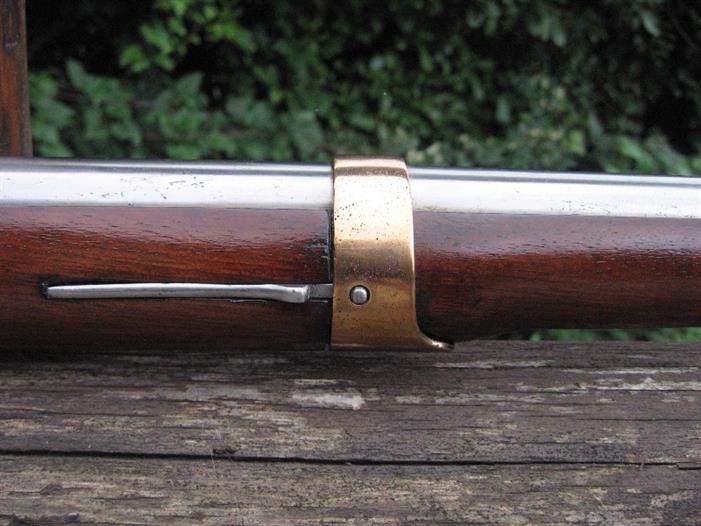

8 Fascetta mediana.

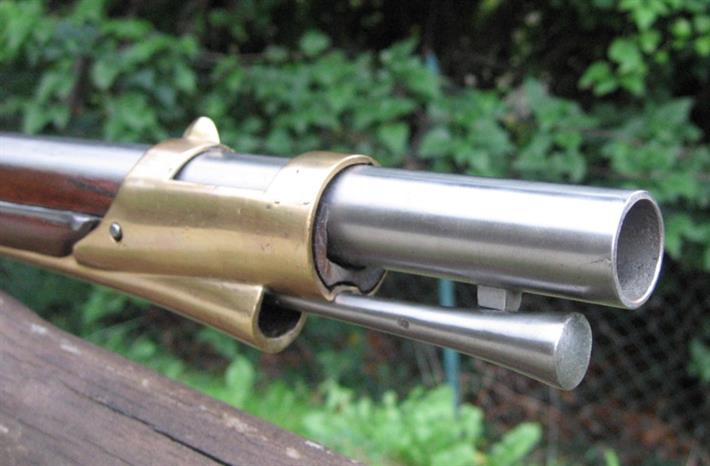

9 Parte terminale della canna con la bacchetta di polizia e il bocchino in ottone ospitante il mirino anch’esso
fisso.

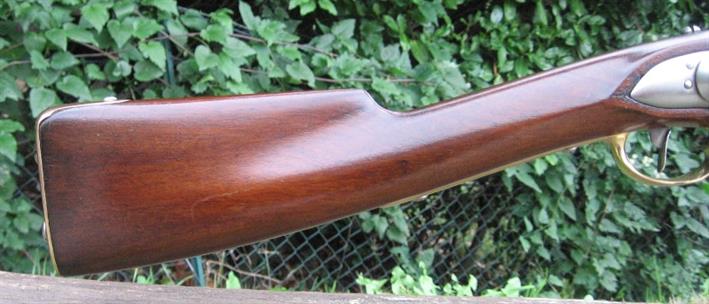

10 La calciatura è elegante ma sottile tipica di queste armi.

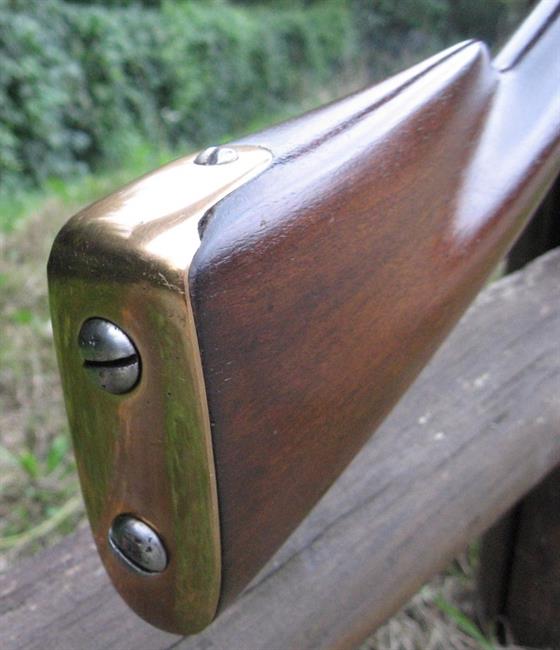

11 Copri calciolo in ottone con le due viti in ferro.

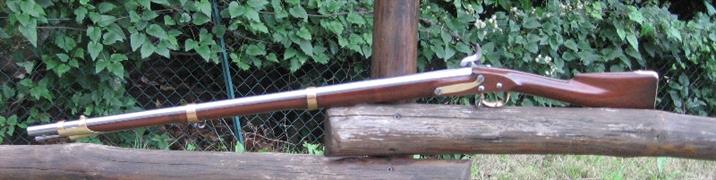

12 Vista dal lato sinistro.
